47.      ...и отсоедините колодку жгута прово­дов от датчика давления масла.




48.      Отсоедините от кронштейнов двигателя пластмассовые держатели жгута проводов мо­торного отсека, перекусив их пассатижами.





49.     Нажмите на фиксатор и отсоедините ко­лодку жгута проводов от датчика детонации. Аналогично отсоедините колодку жгута про­водов от датчика уровня масла (см. «Замена уплотнения масляного картера», с. 100)...

50.        ...и выньте из моторного отсека жгут проводов.

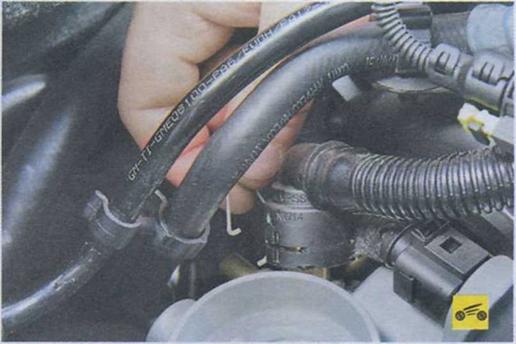

51.          Снимите пружинный фиксатор наконечника шланга системы вентиляции картера двигателя...





52.        ...и отсоедините шланг от штуцера дроссельного узла.

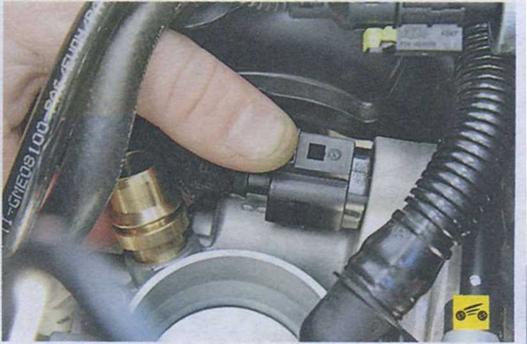

53.        Сожмите фиксаторы колодки жгута проводов...





54.      ...и отсоедините колодку от дроссель­ного узла.



55.      Ослабьте хомут крепления шланга сли­ва охлаждающей жидкости...

________________ Примечание

Для наглядности здесь и далее работа показана на снятой головке блока ци­линдров.





56.      ...и отсоедините шланг от промежуточ­ной трубки.

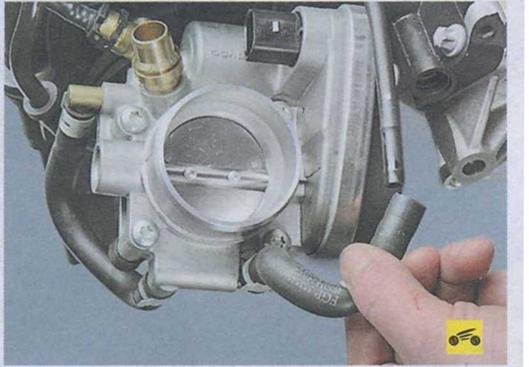

57.      Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости...





58.      ...и отсоедините шланг от штуцера дроссельного узла.

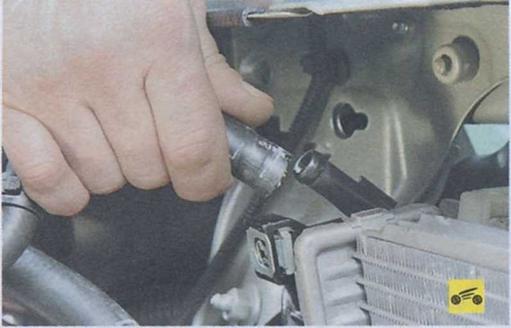

60.   ...и отсоедините шланг от патрубка ле­вого бачка радиатора.





61.   Ослабьте хомут крепления шланга, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...





62.     ...и отсоедините шланг от патрубка во­дяного насоса.
