Особенности конструкции и ремонта двигателей Z16 XER, Z18 XER, Z20 LER,  Z20 LEH



Опель Астра Эйч. СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ Z16 XER, Z18 XER, Z20 LER, Z20 LEH - ЧАСТЬ 1

Завод-изготовитель рекомендует вынимать си­ловой агрегат (двигатель со сцеплением и короб­кой передач) вниз. Для этого необходим подъем­ник, чтобы повыше поднять переднюю часть авто­мобиля. В гаражных условиях при отсутствии подъемника потребуется домкрат, а также проч­ные и достаточно высокие опоры, чтобы устано­вить на них приподнятую переднюю часть автомо­биля, это даст возможность извлечь из-под него двигатель, опущенный на пол гаража.

Снятие двигателя показано на примере двигателя мод. Z 16 XER. Двигатели мод. Z14 ХЕР, Z18 XER, Z 20 LER и Z 20 LEH снима­ют аналогично, разница состоит только в под­готовительных операциях.

Полезный совет

Двигатель очень тяжелый, поэтому ре­комендуем снимать его с помощни­ком, используя специальное оборудо­вание (подъемник, тельфер и т.п.).

__________ Предупреждение

При снятии и установке силового агрега­та в сборе, имеющего большую массу, применяйте только полностью исправ­ные грузоподъемные механизмы, рас­считанные на соответствующую нагруз­ку, и особенно тщательно контролируйте правильность и надежность присоеди­нения к транспортным проушинам дви­гателя тросов, траверс и т.п.

1.       Снимите капот (см. «Снятие и установка капота», с. 257).

2.       Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 122).

3.   Отсоедините провода от клемм аккуму­ляторной батареи...

4.   ...и снимите ее с автомобиля (см. «Снятие и установка аккумуляторной батареи», с. 208).

5.   Снимите полку крепления аккумулятор­ной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 284).

6.   Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости», с. 84).





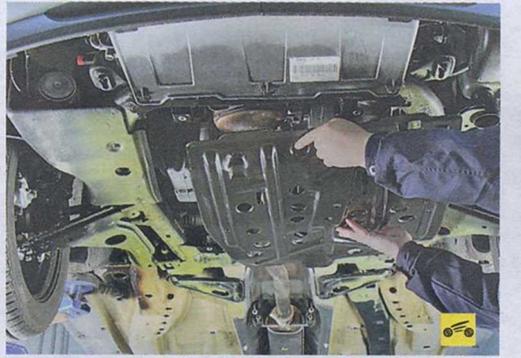

7.   Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 89).





8.      Снимите воздушный фильтр и воздухо­вод (см. «Снятие и установка воздушного фильтра и воздуховода», с. 123).





9.      Снимите ремень привода вспомогатель­ных агрегатов (см. «Замена ремня привода вспомогательных агрегатов», с. 78).

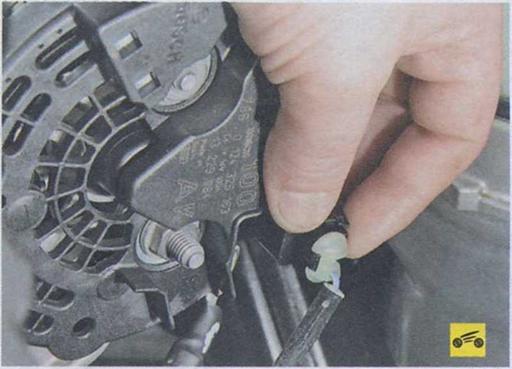

10.                 Отверните гайку крепления наконечни­ка силового провода и отсоедините провод от вывода генератора.

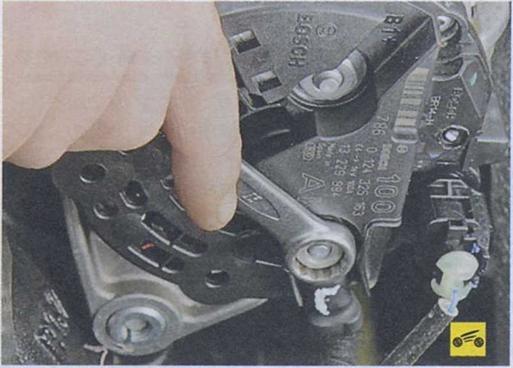

11.                 Сожмите фиксатор колодки жгута про­водов регулятора напряжения...

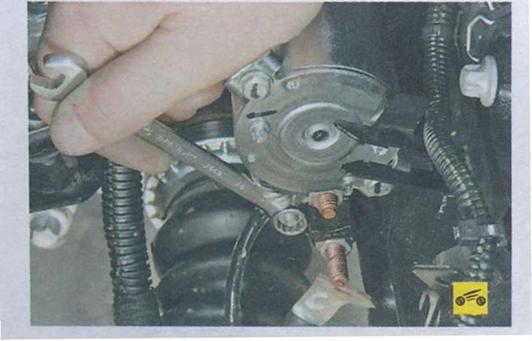

13.   Отверните гайку крепления силового провода...

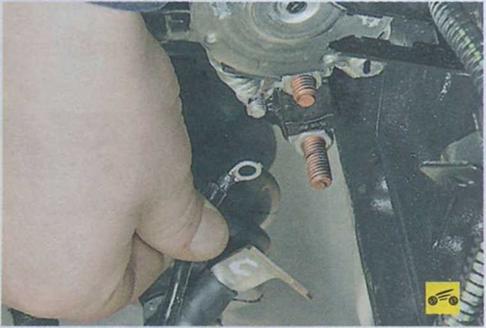

14.  ...и снимите провод с контактного болта тягового реле.




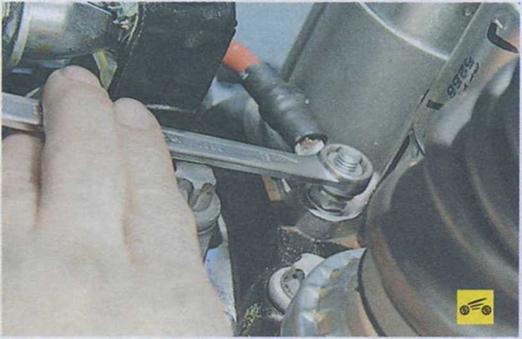

15.   Отверните гайку крепления управляю­щего провода тягового реле.




16.   Снимите управляющий провод с кон­тактного болта тягового реле и отведите сня­тые провода в сторону.





17.  Отверните гайку крепления «массового» провода.

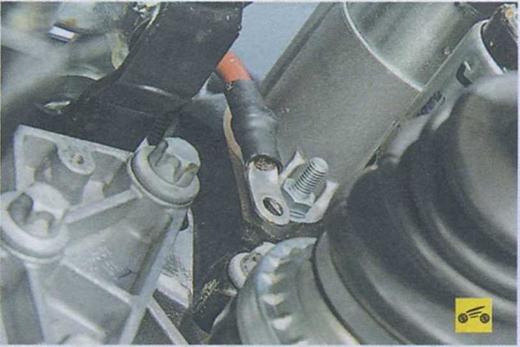

18.  Снимите «массовый» провод с нижней шпильки крепления стартера и отведите его в сторону.

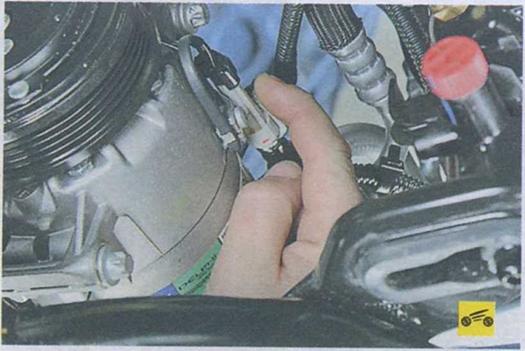

20. ...и отсоедините от компрессора конди­ционера колодку жгута проводов.

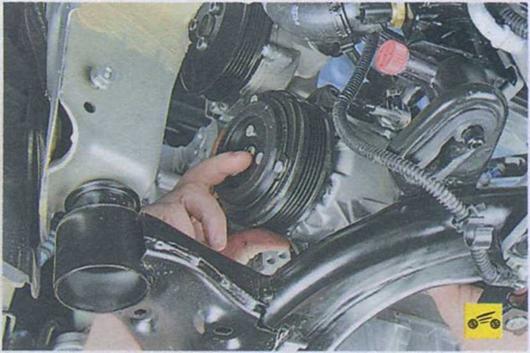

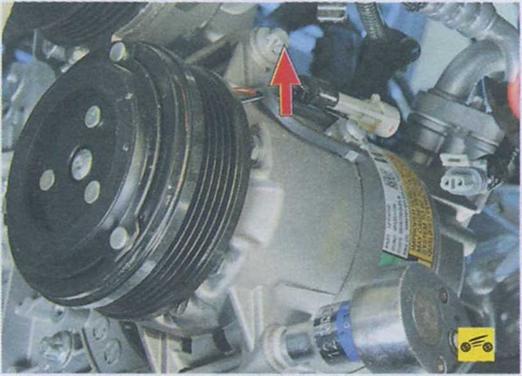

22.     ...и один задний болт крепления ком­прессора кондиционера к блоку цилиндров...





23.     ...отведите компрессор в сторону, не от­соединяя от него шланги, и закрепите ком­прессор проволокой, не допуская скручива­ния или натяжения шлангов.





24.      Снимите электронный блок управления двигателем (см. «Снятие и установка электрон­ного блока управления двигателем», с. 222).





25.      Перекусите бокорезами или разрежьте ножом хомут крепления жгута проводов к кронштейну блока управления двигателем...

_________________ Примечание

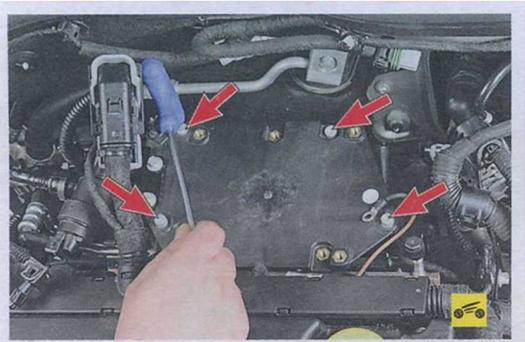

27.      Выверните четыре болта крепления крон­штейна блока управления к впускной трубе...

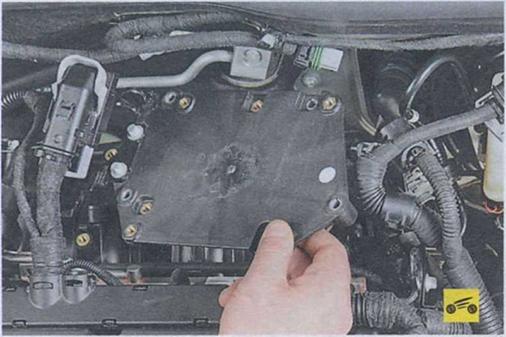

28.      ...и снимите кронштейн.

Примечание

Снятие блока управления двигателем и его кронштейна необходимо потому, что кронштейн не позволяет снять зад­нюю рампу моторного жгута проводов.





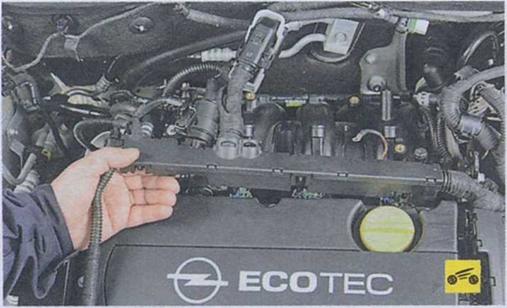

29.      Отсоедините от крышки головки блока цилиндров правую...





30.      ...и заднюю рампы моторного жгута проводов, преодолевая упругое сопротивле­ние их фиксаторов.





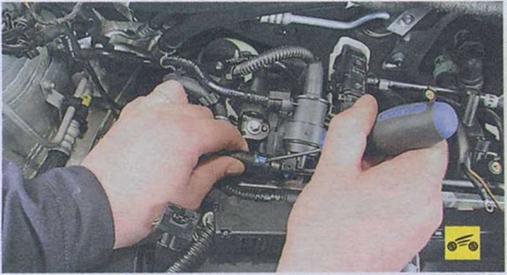

31.       Отожмите отверткой фиксатор наконеч­ника топливоподающей магистрали...





32.       ...наконечника шланга и отсоедините магистраль от штуцера топливной рампы.

Примечание

При снятии шланга может вытечь не­много топлива. Вытрите его ветошью.

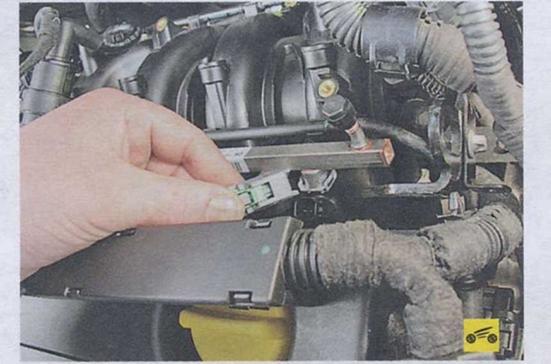

33.       Нажимая на пружинные фиксаторы ко­лодок моторного жгута проводов, отсоеди­ните колодки от разъемов форсунок.

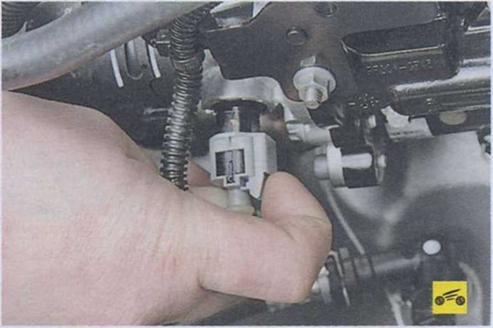

35.       ...и отсоедините колодку жгута про­водов от электрогидравлического клапана распределительного вала выпускных кла­панов.

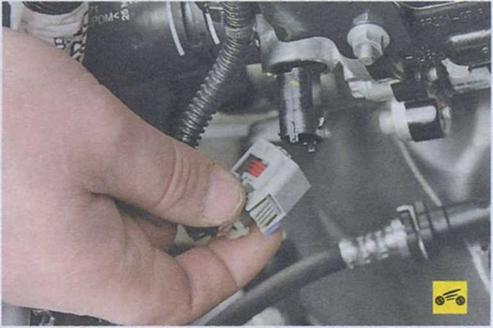

36.      Аналогичным способом отсоедините колодку жгута проводов от электрогидравли- ческого клапана распределительного вала впускных клапанов.









38.      ...и отсоедините колодку жгута прово­дов от датчика температуры охлаждающей жидкости системы управления двигателем.





39.      Отверните гайку крепления кронштейна жгута проводов моторного отсека...





40.    ...снимите кронштейн со шпильки и от­ведите жгут проводов в сторону.





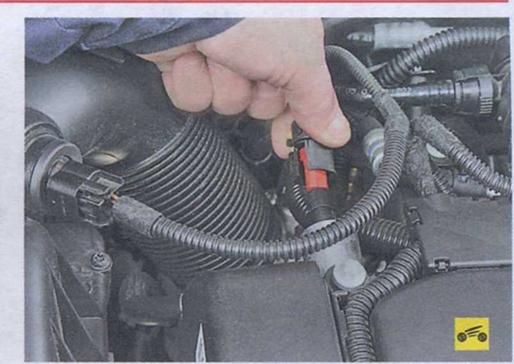

41.    Отсоедините колодку жгута проводов от датчика положения распределительного вала впускных клапанов.

42.    Аналогично отсоедините колодку жгута проводов отдатчика положения распредели­тельного вала выпускных клапанов.





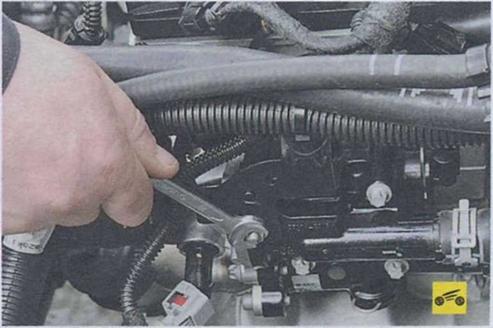

43.     Выверните болт крепления наконечни­ка провода «минус» к головке блока цилинд­ров и отведите наконечник в сторону.





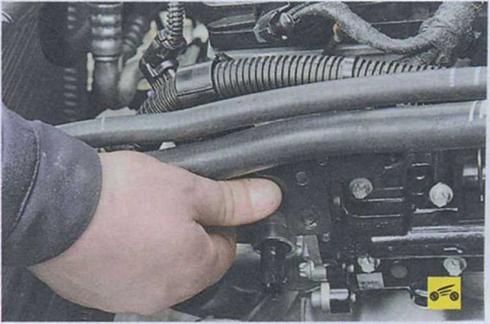

44.       Нажмите на фиксатор и отсоедините колодку жгута проводов от датчика темпе­ратуры охлаждающей жидкости указателя температуры жидкости в комбинации при­боров.




45.       Сдвиньте термоэкран по жгуту прово­дов...





46.          ...отведите фиксатор колодки жгута проводов в сторону...
