Опель Астра Эйч. Замена главного тормозного цилиндра

Вам потребуются: ключ «на 13», пассатижи с тонкими губками...

...и специальный ключ «на 11» для тормоз­ных трубопроводов.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.













3.          ...и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем. Установите пробку, чтобы в бачок главного тормозного цилиндра не попала грязь.





4.          Отсоедините от бачка жгут проводов датчика уровня тормозной жидкости (см. «Замена бачка главного тормозного цилинд­ра», с. 185)...

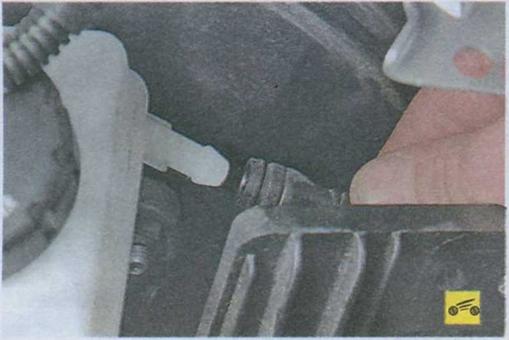

5.          ...и шланг к главному цилиндру выклю­чения сцепления.

__________ Полезный совет

Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опу­ская шланг вниз. В шланге останется не­много рабочей жидкости, после установ­ки бачка и присоединения к нему шланга удалять воздух из гидропривода выклю­чения сцепления не потребуется.













7.    ...и отведите трубопроводы в сторону.

Полезный совет

Заглушите трубопроводы любым до­ступным способом (например, надев на их концы защитные колпачки кла­панов для выпуска воздуха), что­бы предотвратить вытекание тормоз­ной жидкости.

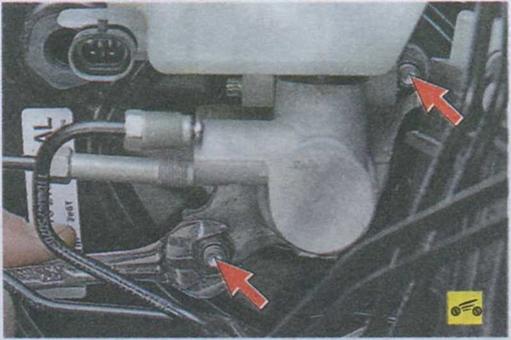

8.        Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю...

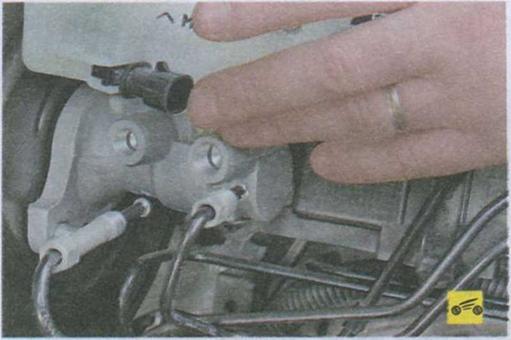

9.        ...и снимите главный тормозной ци­линдр в сборе с бачком.





10.  Если на новом главном тормозном ци­линдре нет бачка или возникла необходи­мость замены резиновых соединительных втулок бачка, снимите бачок, вывернув винт его крепления и извлекая его патрубки из соединительных втулок (см. «Замена бачка главного тормозного цилиндра», с. 185).

11.     Если в процессе эксплуатации наблюда­лась утечка тормозной жидкости через со­единительные втулки, извлеките втулки из отверстий корпуса цилиндра.

Повторное использование соедини­тельных втулок не допускается, заме­ните их новыми.





12.     Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Уплотнительное кольцо главного тор­мозного цилиндра при каждой раз­борке соединения заменяйте новым.





13.     Если в процессе эксплуатации наблю­дался отказ датчика уровня охлаждающей жидкости, для его замены сожмите пассати­жами с тонкими губками фиксаторы его крепления...





14.   ...и извлеките датчик из бачка.

15.            Установите главный тормозной ци­линдр и все снятые детали в порядке, обрат­ном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы», с. 184).
