Опель Астра Эйч. Снятие и установка рулевой колонки



Рулевая колонка - один из важнейших элементов обеспечения безопасности до­рожного движения, поэтому замените уста­новленные в рулевой колонке валы рулевого управления или колонку в сборе при нали­чии следующих дефектов:

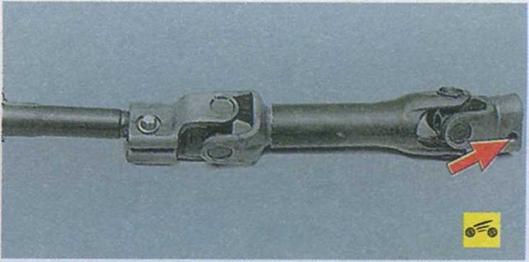

-         деформация или повреждение проме­жуточного вала, люфт в карданном шарни­ре, а также повреждение его клеммового соединения с валом-шестерней рулевого механизма;


-         деформация или повреждение вала и корпуса рулевой колонки, повреждение шлицев соединения вала со ступицей рулево­го колеса;

-         люфт в карданном шарнире вала руле­вой колонки или повреждение его клем- мового соединения с промежуточным валом;

-повреждение механизма регулировки по­ложения рулевой колонки.

Вам потребуются: ключ «Е10», удлинитель, вороток, отвертка с плоским лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 175), пред­варительно установив его в положение, со­ответствующее прямолинейному движе­нию.

3.    Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колон­ки», с. 176).

4.    Снимите модуль подрулевых переклю­чателей (см. «Замена модуля подрулевых пе­реключателей», с. 236).

5.    Снимите правую нижнюю облицовку па­нели приборов (см. «Снятие и установка па­нели приборов», с. 278).

6.

Снимите выключатель (замок) зажи­гания.

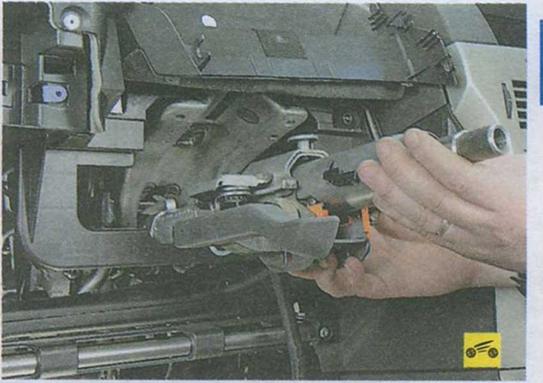

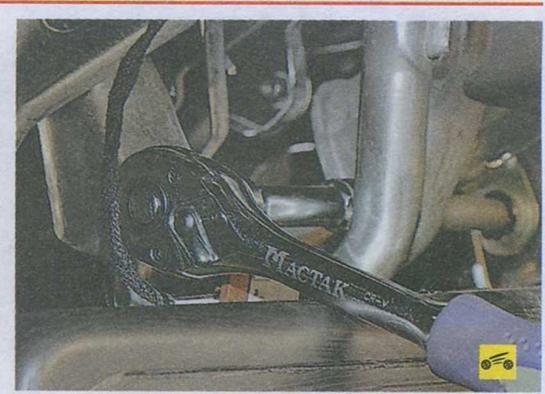

8.       Выверните нижний болт крепления руле­вой колонки...





9.       ...выверните болт клеммового соедине­ния промежуточного вала и вала - шестерни рулевого механизма...









11.          Выверните болт клеммового соедине­ния промежуточного вала и вала рулевой колонки...

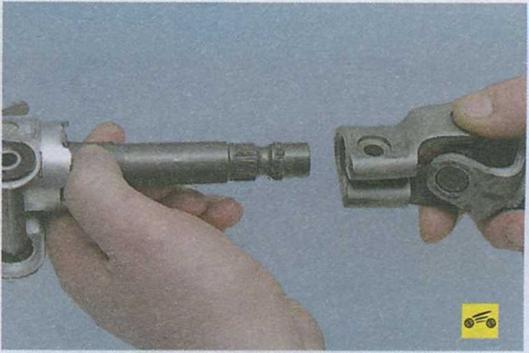

12.          ...и отсоедините промежуточный вал от вала рулевой колонки.





13. Отверните гайку крепления рукоятки ре­гулировки положения рулевой колонки к кронштейну.

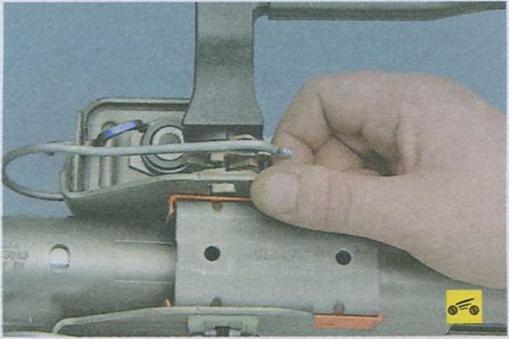

14. Выведите из пазов кронштейна пружин­ную скобу.



16. Внимательно осмотрите шайбу. Если видны следы отслоения резинового масси­ва - замените шайбу.





17. Снимите с вала рукоятки пружинную пластину

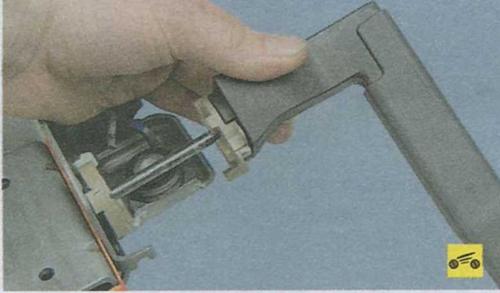

18. Выньте из отверстия в кронштейне руко­ятку.

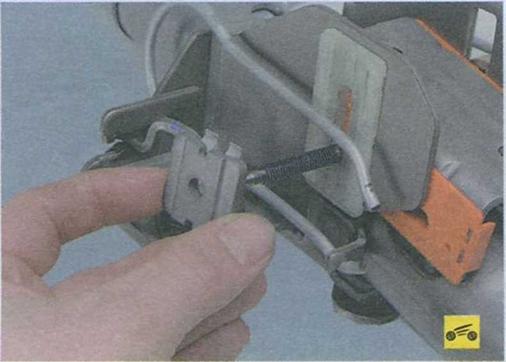

19. Снимите с кронштейна механизма регу­лировки положения рулевой колонки фикси­рующую шайбу.





20. Снимите с вала рукоятки фиксатор ме­ханизма регулировки положения рулевой ко­лонки.





21.        Внимательно осмотрите фиксатор и фиксирующую шайбу механизма регули­ровки положения рулевой колонки. Если имеются трещины и следы износа - замените фиксатор и шайбу.

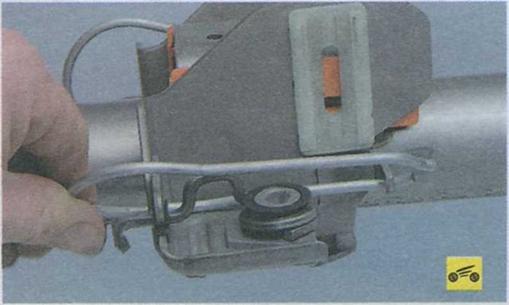

22.   Выведите из пазов кронштейна вторую фиксирующую скобу...





 23 снимите скобу



24.

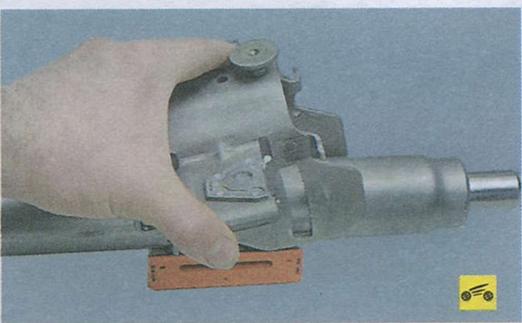

...и снимите кронштейн механизма ре­гулировки положения рулевой колонки.

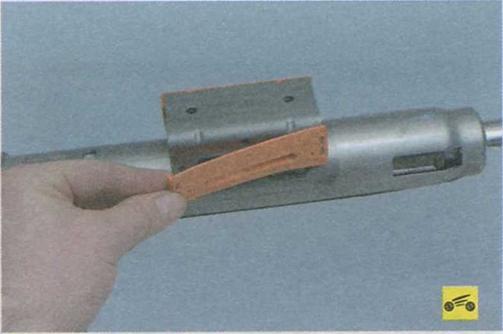

25.   Снимите с кронштейна рулевой колон­ки направляющие пластины механизма регу­лировки положения рулевой колонки.

26.   Осмотрите направляющие пластины и если на них есть следы износа - замените их.

27.   Установите снятые детали и рулевую ко­лонку в порядке, обратном снятию, с учетом следующего:

-          перед сборкой валов рулевой колонки нанесите на шлицевые соединения пластич­ную смазку.
