Опель Астра Эйч. Снятие, ремонт и установка топливного насоса двигателя Z16 XER

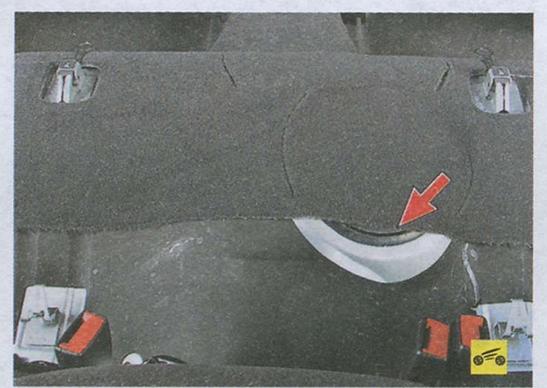

4.        Крышка люка в основании кузова над топливным модулем расположена под ков­риком пола. Откиньте коврик вперед.

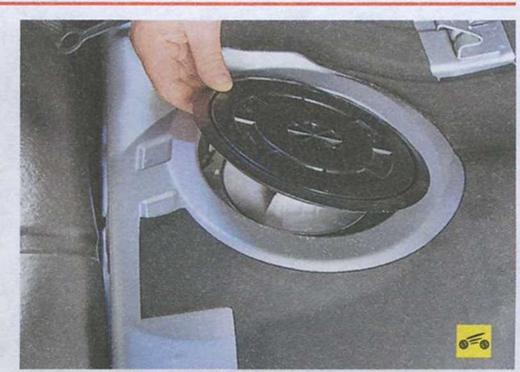

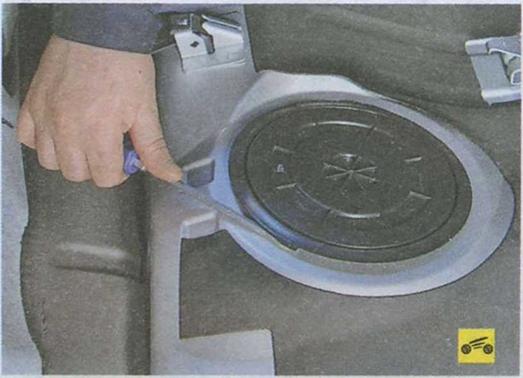

б.  ...и снимите крышку люка в основании кузова над топливным модулем.

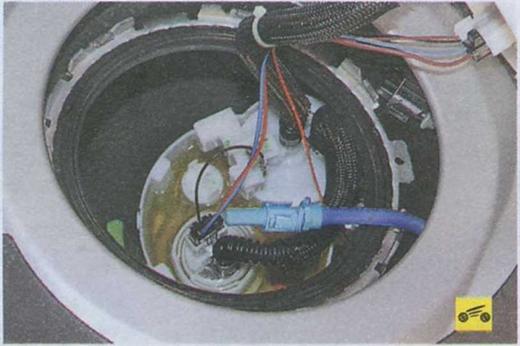

7.       Нажмите на фиксатор колодки жгута проводов...

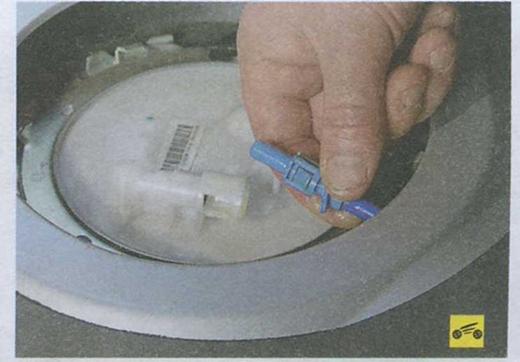

10. ...отсоедините от штуцера модуля нако­нечник топливопровода высокого давления.

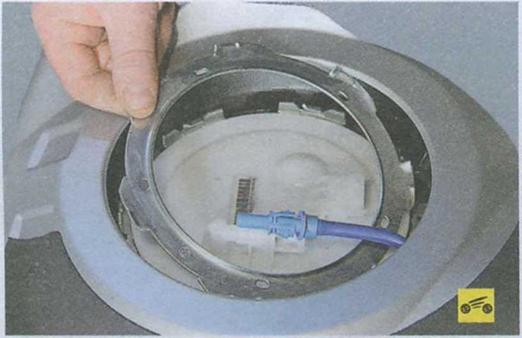

11.   Поверните прижимное кольцо байонет­ного крепления модуля топливного насоса против часовой стрелки до момента выхода выступов кольца из-под фиксаторов фланца топливного бака и снимите кольцо.

Примечание

Для поворота прижимного кольца креп­ления модуля топливного насоса сущест­вует специальное приспособление. При отсутствии этого приспособления строньте кольцо с места легкими удара­ми молотка через деревянную или пластмассовую выколотку, прикладывая усилие поочередно к диаметрально рас­положенным выступам кольца. Во избе­жание искрообразования не применяйте для этой цели стальной инструмент!





12.   Запомнив положение переходного фланца модуля топливного насоса относительно топ­ливного бака (чтобы облегчить его установку при обратном монтаже), снимите фланец...





13.   ...аккуратно извлеките модуль и слейте из не­го топливо в заранее подготовленную емкость.







Обратите внимание на то, что модуль топливного насоса зафиксирован в специальном держателе (показан на фото стрелкой), установленном вну­три топливного бака. Для снятия моду­ля требуется отжать в стороны три фиксатора держателя. При обратной установке модуля правильно располо­жите его в этом держателе, иначе мо­дуль не будет зафиксирован в требуе­мом положении.





Переходный фланец топливного моду­ля уплотнен резиновым кольцом.

Обязательно заменяйте это кольцо при каждом снятии насоса.







14.       Для замены датчика указателя уровня топлива отожмите два фиксатора его креп­ления...

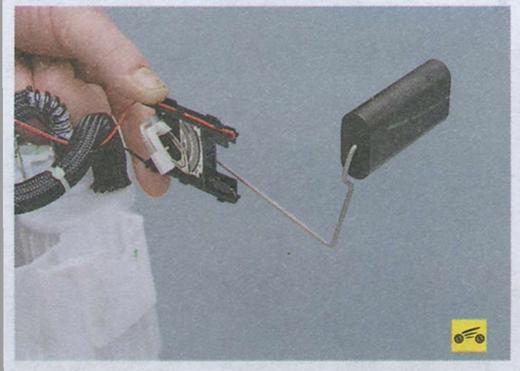

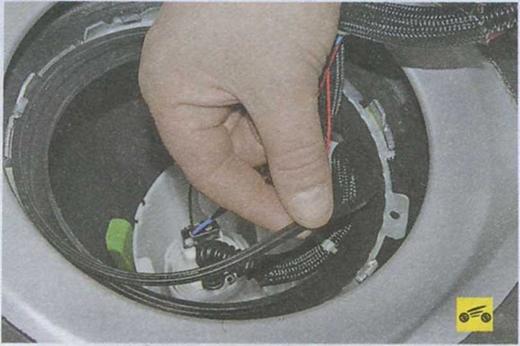

15.       ...и снимите датчик, отсоединив его провода от колодки на фланце модуля.

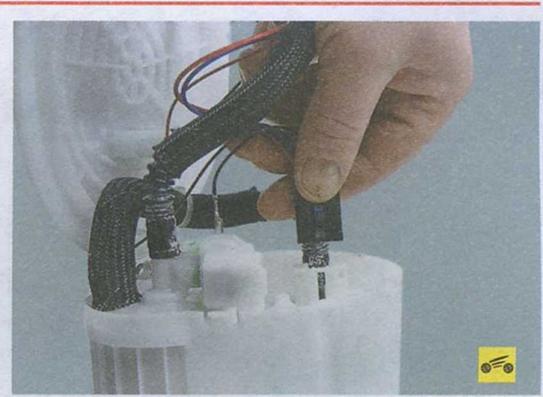

16.  Для снятия электробензонасоса отсое­дините от него колодку жгута проводов, сжав ее фиксаторы...





17.  ...отожмите отверткой защелку крепле­ния электробензонасоса...

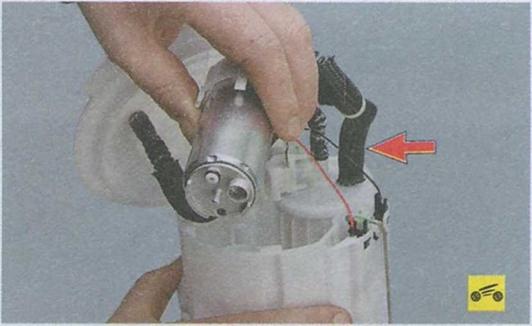

18.  ...извлеките насос из стакана модуля, отсо­едините от штуцера стакана шланг подачи топли­ва (показан на фото стрелкой) и снимите насос.

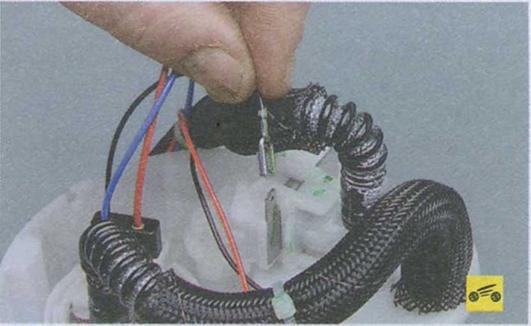

19.  Для замены регулятора давления топли­ва отсоедините от него провод...





20.          ...и извлеките регулятор из гнезда стакана топливного модуля, отжав два










22.

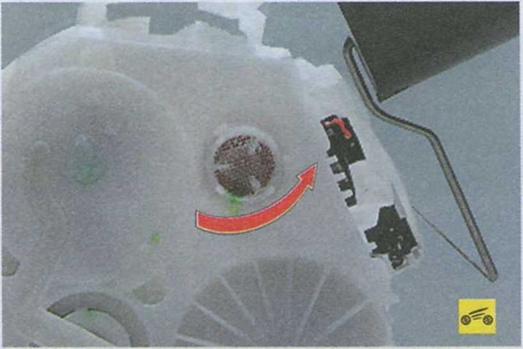

...отверните его от стакана модуля и промойте сетку в бензине. Если сетку не удается промыть, замените фильтр.

23.       Установите детали в порядке, обратном снятию.
