Nissan Note. ЗАМЕНА ТРУБОПРОВОДА ГИДРОПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ





Детали трубопровода гидропривода вы­ключения сцепления (питающий шланг, верх­нюю и нижнюю трубки и демпфер) можно за­менить по отдельности.

Вам потребуются: отвертка с плоским лезвием, шприц (резиновая груша).



Для замены питающего шланга гидро­привода выключения сцепления выполните следующее.

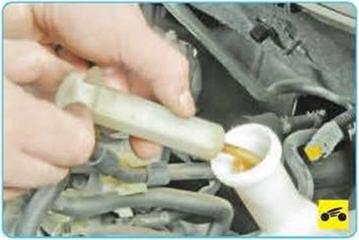

2.   Откачайте, например, большим медицин­ским шприцем тормозную жидкость из секции бачка главного тормозного цилиндра, питаю­щей гидропривод выключения сцепления.

ПРИМЕЧАНИЕ

На автомобилях с механической коробкой пе­редач бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздель­ных контуров гидропривода тормозов и одна для гидропривода выключения сцепления.





3       Отсоедините питающий шланг от патруб­ка главного цилиндра привода выключения сцепления...

4       ..затем отсоедините питающий шланг от патрубка бачка главного тормозного цилинд­ра и снимите шланг.





5. Для замены трубки от главного цилин­дра выключения сцепления до демпфера

подденьте отверткой пружинный фиксатор на­конечника трубки...

7.        ...и отсоедините наконечник трубки от штуцера главного цилиндра выключения сцепления.

ПРИМЕЧАНИЕ_________________________

Для наглядности часть дальнейших опера­ций показана на снятом трубопроводе гидро­привода выключения сцепления.





8.     Подденьте отверткой и приподнимите пружинный фиксатор наконечника трубки...

9.     ...отсоедините наконечник трубки от дем­пфера и снимите шланг





10 Для снятия трубки от демпфера до ра­бочего цилиндра выключения сцепления

подденьте отверткой пружинный фиксатор на­конечника трубки со стороны демпфера...





11.    ...и отсоедините наконечник трубки от патрубка демпфера.









13.    ...и отсоедините наконечник шланга от патрубка переходника рабочего цилиндра вы­ключения сцепления.





14.    Извлеките шланг из держателя на крон­штейне кузова и снимите шланг.

15.    Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода

(см «Замена рабочей жидкости в гидропри­воде выключения сцепления», е. 145).



Nissan Note. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ СЦЕПЛЕНИЯ



Педаль сцепления снимают при поврежде­нии, заеданиях или увеличенном люфте, а так­же для замены возвратной пружины.

Вам потребуются: ключ «на 12», удобнее пользоваться торцовой головкой «на 12», отвертка с плоским лезвием.





1.    Снимите нижний декоративный щиток па­нели приборов (),





2.    Под панелью приборов подденьте от­верткой...





3.    ...и отсоедините наконечник штока глав­ного цилиндра выключения сцепления от пальца педали.

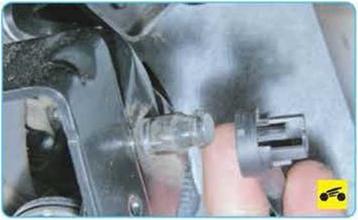

4.     Отсоедините колодку жгута проводов от датчика 5 (см. рис. 6 3) положения педали сцепления.

5.     Отверните три гайки крепления крон­штейна педали сцепления к щиту передка 2 и снимите педаль сцепления в сборе с крон­штейном

6       Замените поврежденные детали

7. Установите педаль сцепления и все дета­ли в порядке, обратном снятию.
