Nissan Note. СНЯТИЕ И УСТАНОВКА СЦЕПЛЕНИЯ

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

-    повышенный (по сравнению с привыч­ным) шум при включении сцепления;

-    рывки при работе сцепления;

-    неполное включение сцепления (сцепле­ние «буксует»),

-    неполное выключение сцепления (сцеп­ление «ведет»),

ПОЛЕЗНЫЙ СОВЕТ При выходе из строя сцепления рекоменду­ем заменять одновременно все его элемен­ты (ведомый и ведущий диски, подшипник выключения сцепления), так как замена сцепления - трудоемкая работа, а ресурс не­поврежденных элементов сцепления уже снижен. Если их установить вновь, может по­требоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются: ключ TORX Т40, большая отвертка...

...и оправка для центрирования ведо­мого диска. Подойдет и имеющаяся в продаже оправка для переднепривод­ных автомобилей ВАЗ.

1.            Снимите коробку передач





2.    Если предполагается установка прежне­го нажимного диска, пометьте любым спосо­бом (например, краской) взаимное располо­жение кожуха диска и маховика, чтобы устано­вить нажимной диск в прежнее положение (для сохранения балансировки).





3.    Удерживая маховик большой отверткой (или монтажной лопаткой) от проворачива­ния, выверните девять болтов крепления ко­жуха нажимного диска сцепления к маховику Затяжку болтов ослабляйте равномерно: каж­дый болт по одному обороту ключа, переходя от болта к болту по диаметру.

ПРИМЕЧАНИЕ









4.    Снимите кожух сцепления в сборе с на­жимным диском и диафрагменной пружиной..









6.     Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допу­скаются.





7.     Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикцион­ных накладок замаслена или ослаблены за­клепочные соединения, то ведомый диск надо заменить

ПРИМЕЧАНИЕ__________________________

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

8.    Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его ко­робление. Если биение превышает 0,5 мм, замените диск.





9.   Осмотрите рабочие поверхности трения маховика...





10.        ...и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Заме­ните дефектные узлы

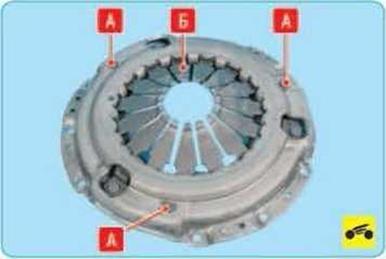

11.        При ослаблении заклепочных соедине­ний А деталей кожуха и нажимного диска за­мените нажимной диск в сборе. Внешним ос­мотром оцените состояние диафрагменной пружины Б нажимного диска. Наличие трещин на тарельчатой пружине не допускается.





12.        Места контакта лепестков пружины с подшипником выключения сцепления долж­ны находиться в одной плоскости и не иметь явных следов износа (износ не должен превы­шать 0,8 мм). В противном случае замените нажимной диск в сборе





13.    Осмотрите соединительные звенья кожуха и диска. Если звенья деформирова­ны или сломаны, замените нажимной диск в сборе.

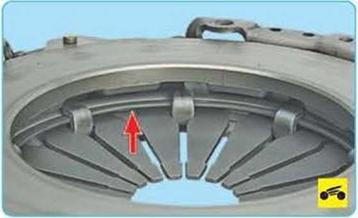

14.    Внешним осмотром оцените состояние опорных колец диафрагменной пружины. Кольца не должны иметь трещин и следов из­носа В противном случае замените нажим­ной диск в сборе.

15.    Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач При необходимости устраните причины за­едания или замените дефектные детали.

16.    На шлицы ступицы ведомого диска на­несите тугоплавкую консистентную смазку

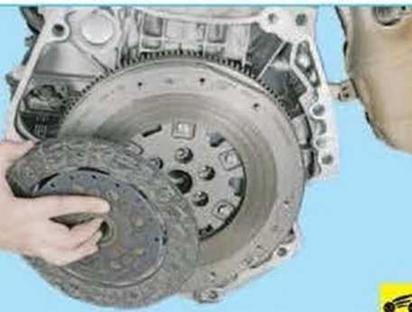

17.    При монтаже сцепления сначала с по­мощью оправки установите ведомый диск...

ПРИМЕЧАНИЕ

Устанавливайте ведомый диск таким обра­зом, чтобы выступающая часть ступицы дис­ка была направлена в сторону диафрагмен­ной пружины кожуха сцепления.





18 ...а затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику. Болты вворачи­вайте равномерно по одному обороту ключа каждый, поочередно переходя от болта к бол­ту по диаметру Момент затяжки болтов указан в приложении 1

19.   Снимите оправку и установите коробку передач.

20.   Проверьте работу сцепления (см Проверка хода педали привода выключения сцеп­ления  с 144)
