Nissan Note. ГОЛОВКА БЛОКА ЦИЛИНДРОВ СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ HR16DE, CR14DE

Работа по снятию и установке распредели­тельных валов двигателя требует высокой квалификации исполнителя, специальных инструментов, снятия большого количества узлов двигателя, поэтому проводить ее ре­комендуем на станциях технического обслу­живания официального дилера Nissan.

ПРИМЕЧАНИЕ_______________________________

Работы по снятию, дефектовке распредели­тельных валов показаны на примере двига­теля HR16DE. Снятие распределительных валов двигателя CR14DE отличается незна­чительно. Отличаются только предваритель­ные работы по снятию воздушного фильтра и крышки головки блока цилиндров.

Вам потребуются: торцовые головки «на 8», «на 10», «на 13», «на 16», ключ «на 20», все инструменты, необходимые для снятия распределительных валов, а также набор плоских щупов.

1.    Снимите декоративный кожух двигателя (см. Снятия и установка декоративного кожу­ха двигателя», с. 70).

2.    Снимите впускную трубу

3 Установите поршень 1-го цилиндра в по­ложение ВМТ такта сжатия (гм -Установка поршня первого цилиндра в положение EiMT таста сжатия^, с 74).






А. Снимите ремень привода вспомогатель­ных агрегатов



5. Снимите крышку головки блока цилинд­ров (см «Замена прокладки крышки головки блока цилиндров двигателя HR16DE-, с 86).

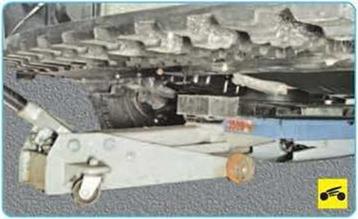

6. Установите под двигатель надежную опору...

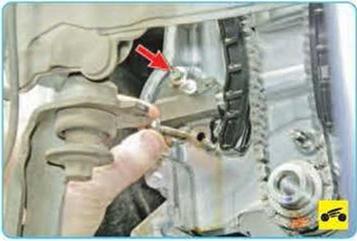

7 ...и снимите кронштейн правой опоры под­вески силового агрегата с двигателя, при необ­ходимости и саму опору м

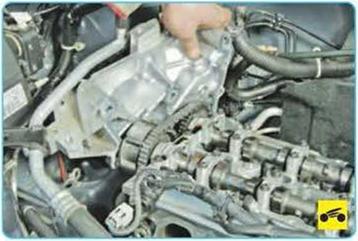

8.    Снимите крышку цепи привода газорас­пределительного механизма м Замена це­пи привода газораспределительного меха­низма двигателя HR16DE», с 81).






9.    Отожмите шток натяжителя цепи газо­распределительного механизма и зафикси­руйте его, вставив в отверстие штифт диаме­тром 2 мм.

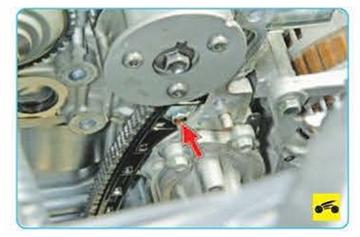

10.   Выверните болт крепления натяжителя к блоку цилиндров...






11.   ...извлеките болт из отверстия Анало­гично выверните второй болт..

12. ..и снимите натяжитель.

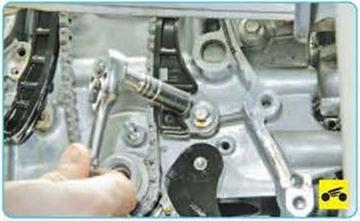

13. Выверните нижний.









14. ...и верхний болты крепления успокоите­ля цепи газораспределительного механизма...

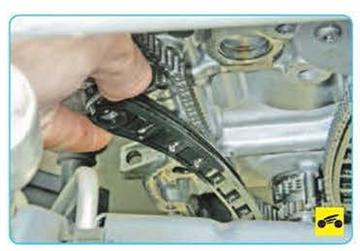

15. ...и снимите успокоитель

.









16. Снимите башмак натяжителя.






17.  Снимите цепь газораспределительного механизма со звездочки коленчатого вала..

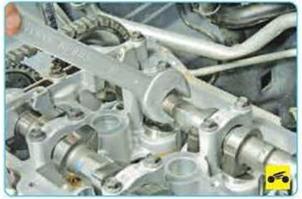

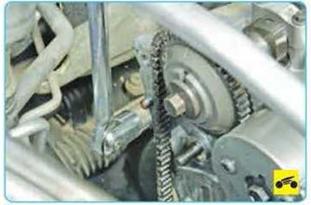

18.  Выверните болт крепления звездочки цепи привода газораспределительного меха­низма..






19.  ...удерживая вторым ключом вал от про­ворачивания за шестигранник на валу

20. Извлеките болт из отверстия

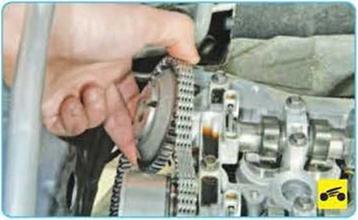

21 Снимите звездочку с распределитель­ного вала выпускных клапанов...

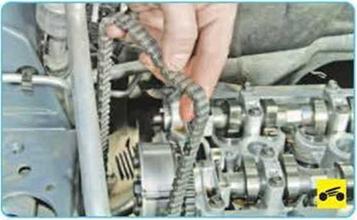

22.         ...и цепь привода газораспределитель­ного механизма.






23.         Ослабьте затяжку болтов крепления крышек подшипников распределительных ва­лов в порядке, указанном на рис. 5.23, вывер­ните болты...

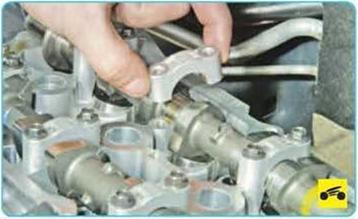

24.         ...и снимите крышки подшипников рас­пределительных валов.

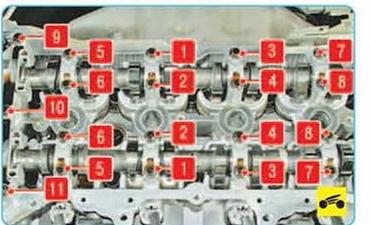

Рис. 5.23. Порядок выворачивания болтов крепления крышек подшипников распределительных валов

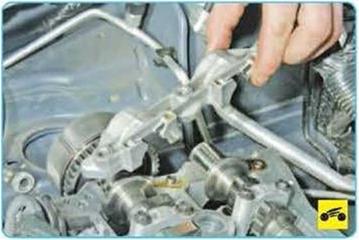

25.        Снимите переднюю крышку подшипни­ков распределительных валов

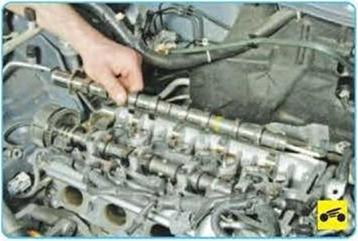

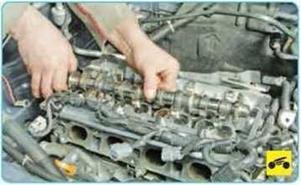

26.        Снимите распределительный вал выпу­скных клапанов.



27.         Для снятия распределительного вала впускных клапанов необходимо снять меха­низм изменения фаз газораспределения Для этого поверните механизм изменения фаз га­зораспределения против часовой стрелки и подайте давление 300 кПа в отверстие для подвода масла к механизму Из отверстия в торце механизма изменения фаз газорас­пределения должен выйти фиксирующий штифт. Если штифт не выходит, не переставая подавать давление, слегка ударьте по меха­низму пластиковым молотком.

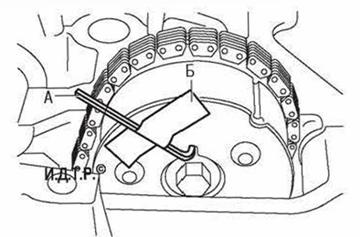

28.           Вставьте в отверстие фиксирующего штифта фиксатор А (удобно использовать ключ-шестигранник «на 2,5») и закрепите его на механизме изоляционной лентой Б или ма­лярным скотчем.




29.    Выверните болт крепления механизма и звездочки цепи привода газораспредели­тельного механизма к валу впускных клапанов и снимите их с вала.






30.    Снимите распределительный вал впуск­ных клапанов.

31.    Осмотрите распределительные валы Поверхности опорных шеек и кулачков должны быть хорошо отполированы, без повреждений На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников 8 головке блока. Если на рабочих поверхностях кулачков есть следы заеданий, перегрева, глубокие ри­ски или износ в виде огранки, замените валы.

ПРЕДУПРЕЖДЕНИЕ Шлифовка кулачков распределительных ва­лов для устранения ступенчатого износа за­прещена, так как при изменении размеров профиля кулачков будут нарушены фазы га­зораспределения.





32 Измерьте высоту кулачков распредели­тельных валов Номинальная высота кулачков распределительного вала впускных клапанов составляет 41,705-41,895 мм, выпускных клапанов 40,175-40,365 мм для двигателя HR16DE.

Для двигателя CR14DE номинальная высо­та кулачков распределительного вала впуск­ных клапанов составляет 40,359-40,549 мм, выпускных клапанов 39,746-39,933 мм





33.      Измерьте диаметры шеек распреде­лительных валов Для двигателя HR16DE
номинальные диаметры первых шеек рас­пределительных валов составляют 27,935- 27,955 мм, диаметры остальных шеек - 24,950-24,970 мм Для двигателя CR14DE номинальные диа­метры первых шеек распределительных валов составляют 27,935-27,955 мм, диаметры ос­тальных шеек - 23,450-23,470 мм.






34.     Измерьте внутренний диаметр А опор распределительных валов. Для двигателя HR16DE номинальные диаметры первой опо­ры распределительных валов составляют 28,000-28,021 мм, диаметры остальных опор - 25,000- 25,021 мм.

Для двигателя CR14DE номинальные диа­метры первой опоры распределительных ва­лов составляют 28,000-28,021 мм, диаметры остальных опор - 23,500-23,525 мм.

Рассчитайте масляный зазор: для двигателя HR16DE зазор должен составлять для первой опоры распределительного вала 0,045- 0,086 мм, для остальных опор 0,030 - 0,071мм.






35       Измерьте радиальное биение распре­делительного вала на шейке № 3 - номи­нальное значение 0,02 мм, максимально до­пустимое 0,1 мм для двигателя HR16DE. Для двигателя CR14DE - номинальное значе­ние 0,04 мм или меньше.

36       Если хотя бы один из измеренных раз­меров распределительного вала не соответ­ствует номинальному значению, замените распределительный вал или головку блока цилиндров.




Рис. 5.24. Порядок затяжки болтов крепления кры­шек подшипников распределительных валов









37.    Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы в таком поло­жении, чтобы ни один из кулачков не опирался самой высокой частью своего носка на толка­тель клапана.

38.    Затяните болты их крепления в порядке, показанном на рис. 5.24, в три этапа:

1-      й   - затяните болты моментом 2 Н м;

2-      й   - затяните болты моментом 5,9 Н м,

3-      й   - затяните болты моментом 11,4 Н-м.






39.    Измерьте осевой люфт распредели­тельных валов.

Для двигателя CR14DE осевой люфт распре­делительных валов составляет 0,070-0,143 мм.

Для двигателя HR 16DE осевой люфт распре­делительных валов составляет 0,075-0,153 мм, максимально допустимое значение - 0,2 мм 40 Установите все ранее снятые детали в об­ратном порядке. Перед установкой крышки привода газораспределительного механизма снимите с нее и с привалочной поверхности го­ловки блока цилиндров старый герметик и на­несите новый слой валиком диаметром около 3,4-4,4 мм, причем огибать отверстия под бол­ты крепления надо с внутренней стороны .
