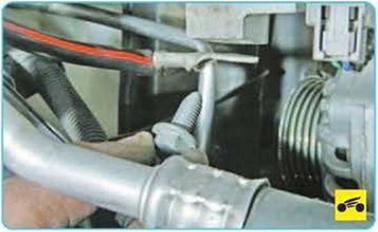

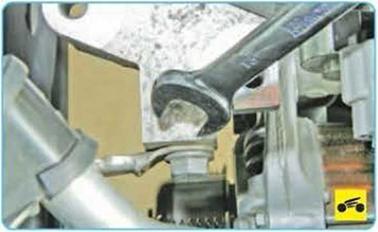

16       Выверните болт крепления провода «масса» к крышке цепи газораспределитель­ного механизма...





17 .. извлеките болт из отверстия и отведи­те провод в сторону.

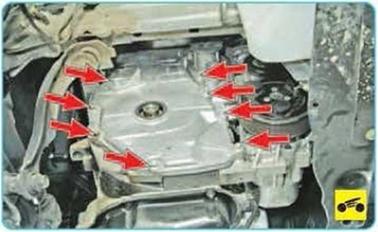

18.     Выверните восемь болтов нижнего крепления крышки цепи газораспределитель­ного механизма...









20.     ...и три болта в верхней (один болт не виден).

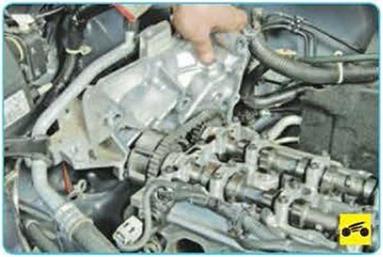

21.    Снимите крышку цепи привода газорас­пределительного механизма.





22.    Отожмите шток натяжителя цепи газо­распределительного механизма и зафикси­руйте его, вставив в отверстие штифт диаме­тром 2 мм.

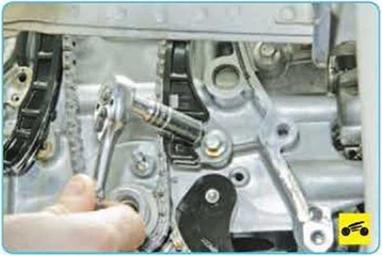

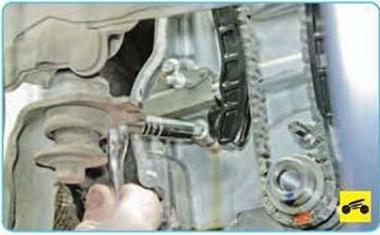

23      Выверните болт крепления натяжителя к блоку цилиндров...

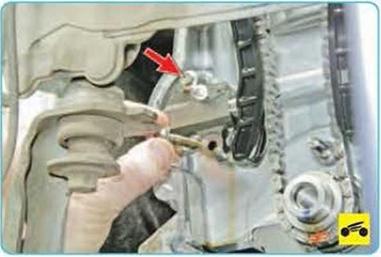

24....извлеките болт из отверстия. Анало­гично выверните второй болт ..

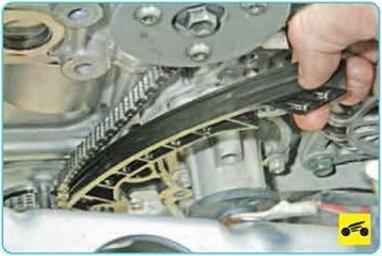

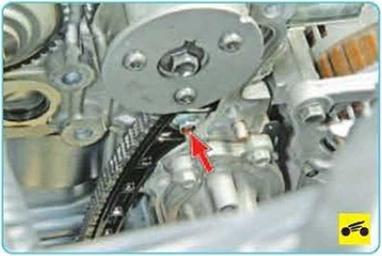

27     ...и верхний болты крепления успокоите­ля цепи газораспределительного механизма..

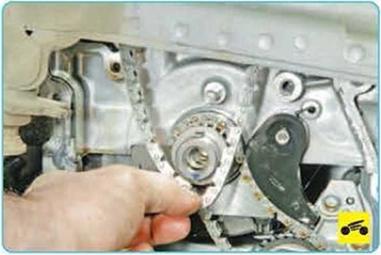

30 Снимите цепь газораспределительного механизма со звездочки коленчатого вала..

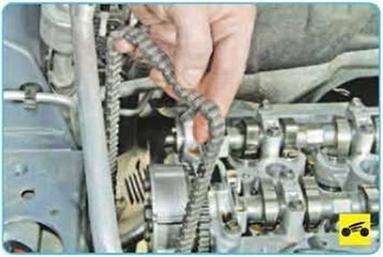

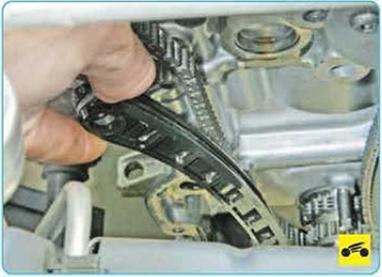

31.     ...со звездочек валов выпускных и выпу­скных клапанов. Снимите цепь.

32.     Установите новую цепь и все детали в порядке, обратном снятию, с учетом следу­ющего: совместите метки на цепи привода га­зораспределительного механизма с метками на звездочках распределительных валов и меткой на звездочке коленчатого вала (см «Установка поршня первого цилиндра в поло­жение ВМТ такта сжатия», с 74).

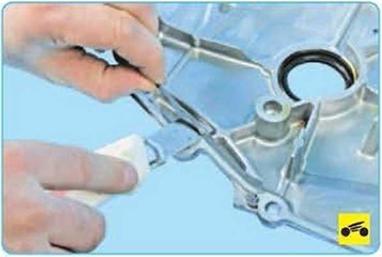

33.     Перед установкой очистите привалочные поверхности двигателя и крышки газораспре­делительного механизма от старого герметика.

34.     Нанесите новый герметик на привалочную поверхность крышки газораспределитель­ного механизма валиком толщиной 4,5-4,8 мм, как показано на рис 5 10





Рис. 5.10. Схема нанесения герметика на крышку це­пи газораспределительного механизма

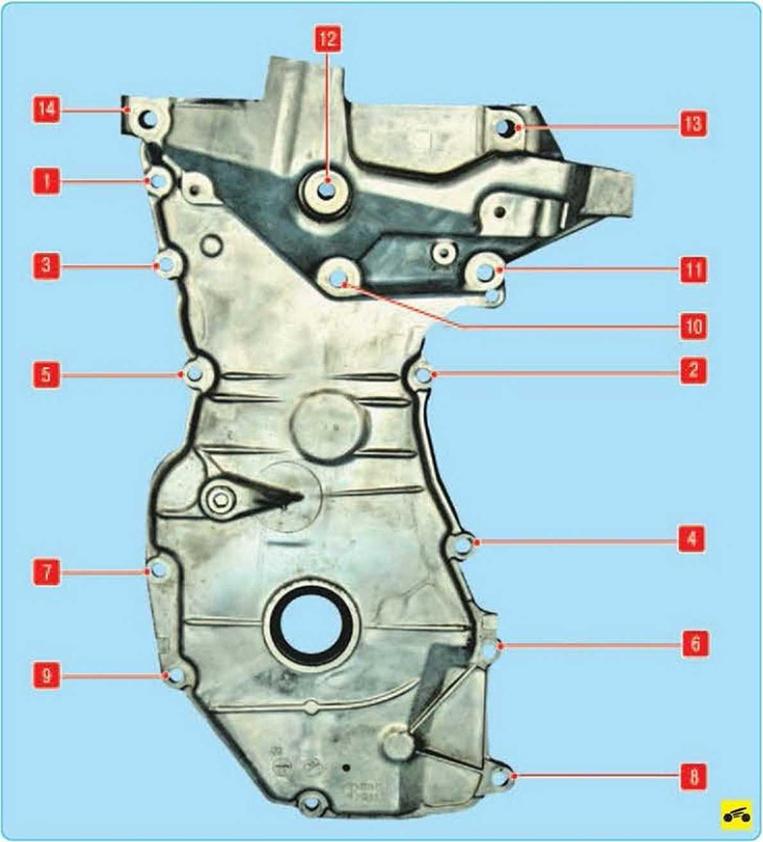

35.     Установите крышку цепи газораспреде­лительного механизма и затяните болты ее крепления в порядке указанном на рис. 5.11.

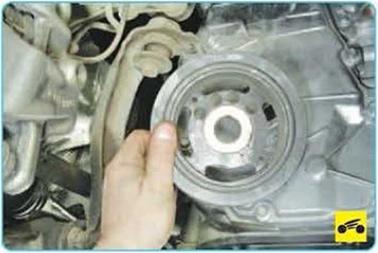

36.     Установите шкив коленчатого вала, за­тяните болт его крепления в два этапа:

-     затяните моментом 35 Н м;

-     доверните на угол 60°

37.     Далее устанавливайте в порядке, об­ратном снятию.

38.     Залейте масло в систему смазки двига­теля .
