Nissan Note. ПРОВЕРКА НАТЯЖЕНИЯ И ЗАМЕНА РЕМНЯ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ ДВИГАТЕЛЯ HR16DE

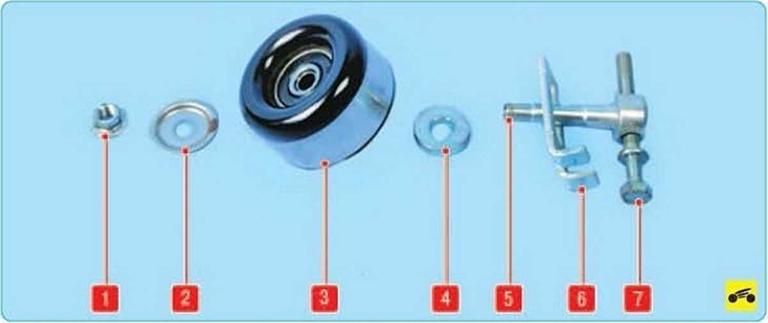

Ремень привода вспомогательных агрегатов требует проверки и регулировки натяжения в процессе эксплуатации согласно регламенту проведения технического обслуживания авто­мобиля. Конструкция регулировочного меха­низма приведена на рис. 5.8.

Вам потребуются: торцовая головка «на 13», динамометр (безмен), линейка или штангенциркуль, маркер или мел.

1        Установите автомобиль на подъемник, снимите правое переднее колесо

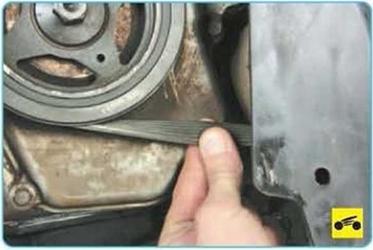

2.     Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены при­знаки сильного износа (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольные или попе­речные трещины, отслоение резины или ре­мень замаслен, его необходимо заменить.

ПРИМЕЧАНИЯ

Дополнительный признак необходимости замены ремня привода вспомогательных аг­регатов - характерный свист (проскальзыва­ние ремня).

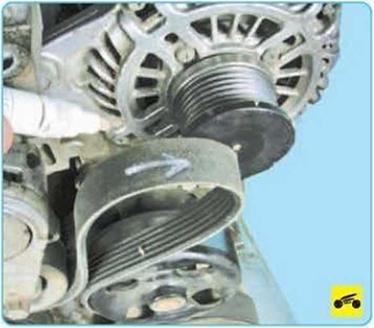

Если при выполнении ремонтных работ ре­мень привода вспомогательных агрегатов снимаете не для замены, то пометьте стрел­кой направление движения ремня при рабо­те двигателя, чтобы при сборке установить его в том же положении.





3.    Для замены ремня привода вспомога­тельных агрегатов ослабьте затяжку гайки крепления натяжного ролика..

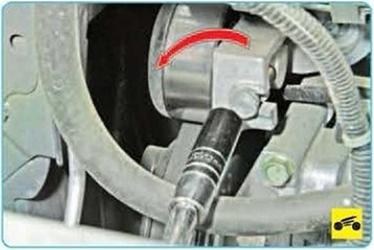

4.    ...и вращая регулировочный болт натяж­ного механизма против часовой стрелки, ос­лабьте натяжение ремня

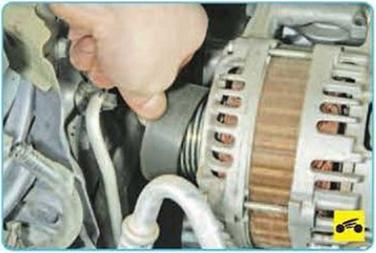

5. Снимите ремень привода вспомогательных агрегатов со шкива генератора...





6 . ..со шкивов компрессора кондиционера, водяного насоса и шкива коленчатого вала

7.  Установите новый ремень привода вспо­могательных агрегатов в порядке обратном снятию.



8.   Убедитесь в том, что при установке рем­ня привода клиновые дорожки совпали с ручь­ями шкивов и натяните его.

9.   Проверните коленчатый вал двигателя на два оборота или более

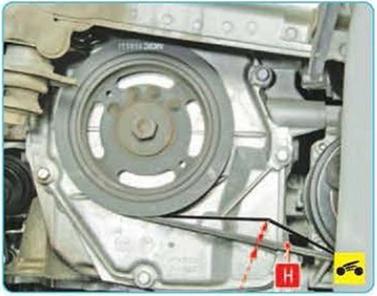

10.    Отрегулируйте натяжение ремня приво­да вспомогательных агрегатов для этого на­жмите пальцем на ветвь ремня между шкива­ми коленчатого вала и компрессором конди­ционера. При нажатии с усилием 98 Н (10 кг) прогиб ремня должен составлять величину Н - 4,8-5,3 мм (старый ремень), 4,2-4,5 мм (новый ремень).

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользо­ваться безменом. Установите безмен на сере­дину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Прило­жите усилие в 10 кг и измерьте прогиб ремня.

11. Если прогиб ремня привода вспомога­тельных агрегатов больше измеренного, под­тяните ремень. Для этого ослабьте затяжку гайки крепления натяжного ролика...

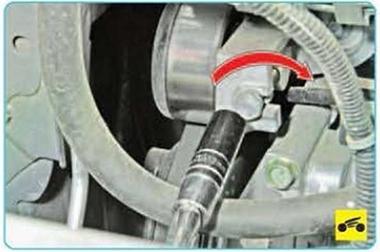

12 и вращая регулировочный болт натяж­ного механизма по часовой стрелке, подтяни­те ремень

13. Проверьте натяжение ремня привода вспомогательных агрегатов, см пп. 10.

14 Для замены натяжного механизма сни­мите ремень привода вспомогательных агре­гатов. см. пп 3-6

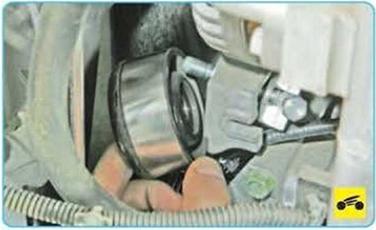

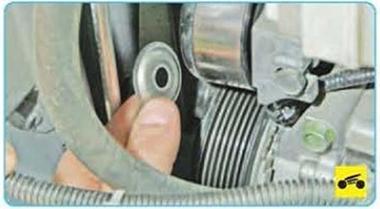

15. Отверните и снимите гайку крепления натяжного ролика...

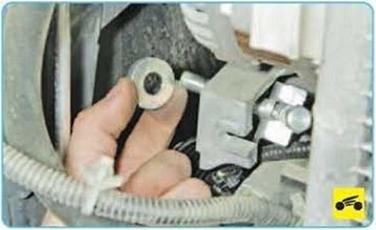

18. Снимите дистанционную шайбу с меха­низма регулировки натяжения...

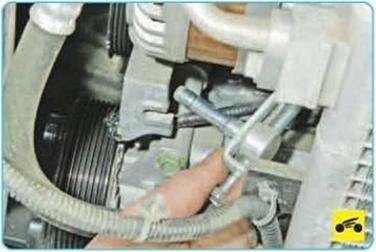

19            и извлеките механизм регулировки на­тяжения из отверстия в кронштейне двигателя

20     Установите механизм регулировки натя­жения, ремень привода вспомогательных аг­регатов и все снятые детали.

21     Отрегулируйте натяжение ремня приво­да вспомогательных агрегатов.
