Nissan Note. ЗАМЕНА ОПОР ПОДВЕСКИ СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ HR16DE, CR14DE

Двигатель с коробкой передач, сцеплением и главной передачей установлен на трех опо­рах с эластичными резиновыми элементами: двух верхних боковых (правой и левой), вос­принимающих основную массу силового аг­регата, и задней нижней, компенсирующей крутящий момент от трансмиссии и нагрузки,

возникающие при трогании автомобиля с ме­ста, разгоне и торможении





Nissan Note. ЗАМЕНА ЗАДНЕЙ ОПОРЫ ПОДВЕСКИ СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ HR16DE, CR14DE

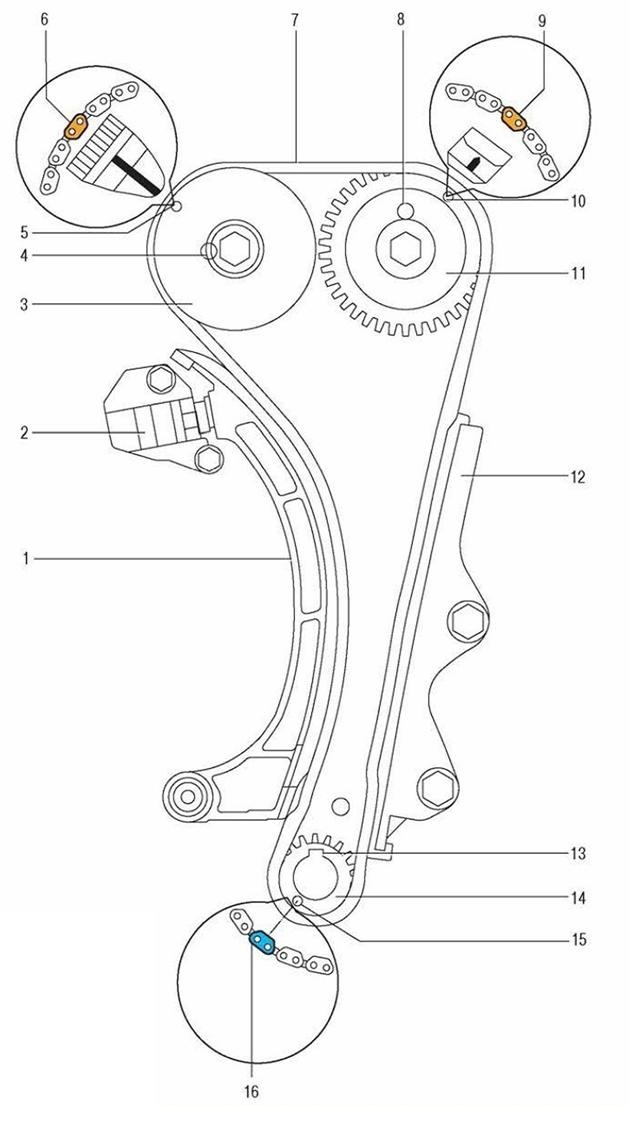

Рис. 5.7. Расположение меток на элементах газораспределительного механизма двига­теля CR14DE: 1 - башмак натяжителя цепи ГРМ; 2 - натяжитель цепи ГРМ; 3 - механизм из­менения фаз газораспределения; 4 - установочный штифт звездочки впускного вала; 5 - метка на механизме изменения фаз газораспределения; 6 - установочное звено цепи ГРМ (оранжевого цвета); 7 - цепь газораспределительного механизма; 8 - установочный штифт звездочки выпускного вала; 9 - установочное звено цепи ГРМ (оранжевого цвета); 10 - метка на звездочке выпускного распределительного вала; 11 - звездочка выпускного распределительного вала; 12 - успокоитель цепи газораспределительного механизма; 1В - шпоночный паз звездочки коленчатого вала; 14 - звездочка коленчатого вала; 15 - мет­ка на звездочке коленчатого вала; 16 - установочное звено цепи ГРМ (синего цвета)

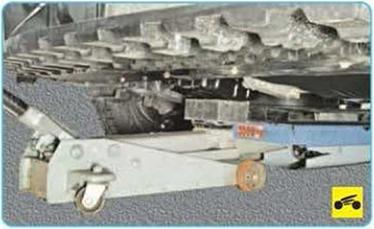

1.   Подставьте через резиновую или дере­вянную проставку опору под коробку передач.





2.   Выверните болт крепления задней опоры к кронштейну коробки передач.





3.   ...и извлеките болт из отверстия в крон­штейне и задней опоре.

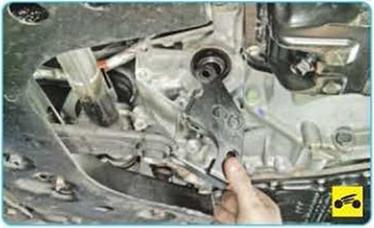

4.   При необходимости выверните три болта крепления кронштейна задней опоры к короб­ке передач...

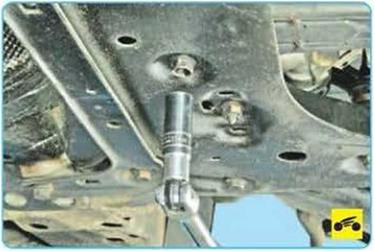

6.  Выверните болт крепления задней опоры к поперечине передней подвески...

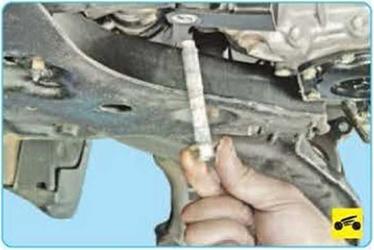

7 и извлеките болт из отверстия в попе­речине и задней опоре.

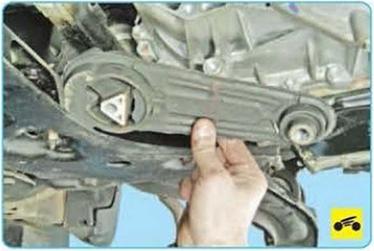

8.    Снимите заднюю опору подвески сило­вого агрегата



9.   Проверьте состояние резинометалличес­ких шарниров задней опоры. Опору с надо­рванными резинометаллическими шарнирами или со следами выпучивания резины замените.

10.   Установите заднюю опору и кронштейн ее крепления в обратном порядке
