Ниссан Жук. СНЯТИЕ И УСТАНОВКА ЗАДНЕГО БАМПЕРА

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 10», «на 16».





1.    Подденьте отверткой пистон нижнего крепления заднего бампера...

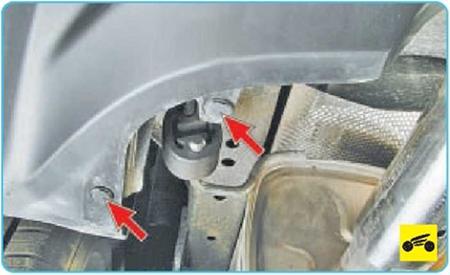

3.    Извлеките четыре нижних пистона (по два с каждой стороны) бокового крепления заднего бампера.

4.    Снимите накладки задних крыльев (см. «Снятие и установка подкрылков и накла­док крыльев», с. 242).





5.    Выверните болт переднего крепления бампера...





6.    ...и извлеките его. Аналогично вывер­ните и извлеките второй болт переднего крепления бампера, расположенный сим­метрично с правой стороны.

7.    Откройте дверь задка.

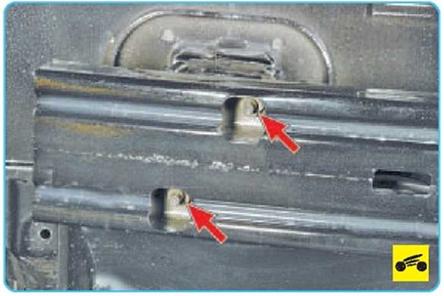

8.       Выверните четыре болта (по два с каж­дой стороны) заднего крепления бампера.





9.       Аккуратно, преодолевая сопротивле­ние фиксаторов крепления, извлеките бо­ковые защелки крепления бампера с обеих сторон автомобиля...

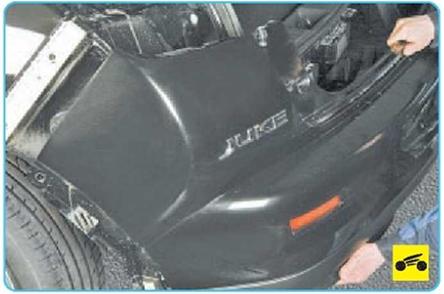

10. ...и отведите бампер от кузова на дли­ну присоединенного жгута проводов.

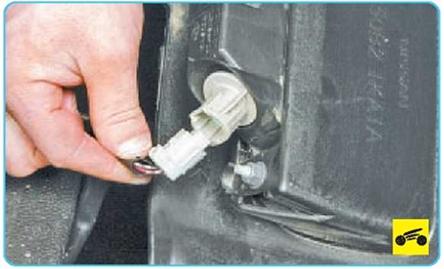

11. Отсоедините колодку жгута проводов от лампы противотуманного фонаря и сни­мите задний бампер.

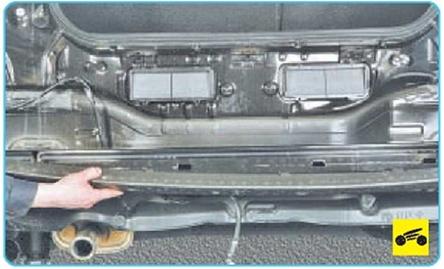

12. Снимите энергопоглощающий эле­мент с усилителя заднего бампера.

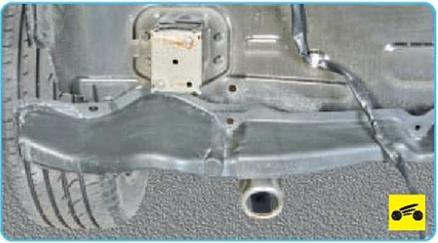

13.  Для снятия усилителя заднего бам­пера отверните четыре гайки (по две с каж­дой стороны) крепления усилителя к флан­цам лонжеронов кузова.





14.  Отсоедините держатель жгута прово­дов лампы противотуманного фонаря от усилителя заднего бампера и снимите усилитель.

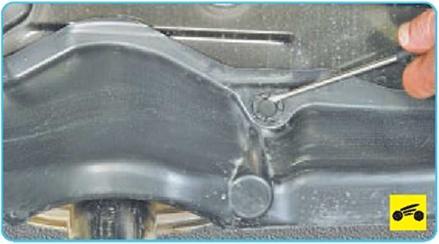

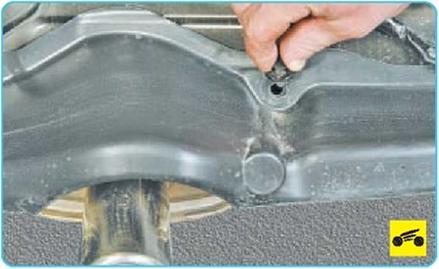

15.  Подденьте пистон крепления брызго­вика заднего бампера...





16.  ...и извлеките пистон. Аналогично из­влеките остальные пистоны крепления брызговика заднего бампера.





Так расположены пистоны крепления брыз­говика заднего бампера.

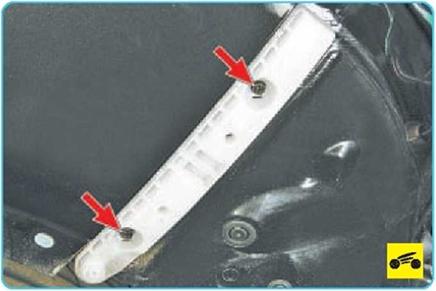

18. Для снятия левого фиксатора боко­вого крепления заднего бампера вывер­ните два болта его крепления...









20.   Отверните две гайки крепления про­тивотуманного фонаря...









22.   Выверните винт крепления световоз­вращателя к заднему бамперу...





23.    ...и снимите винт с кронштейном крепления.

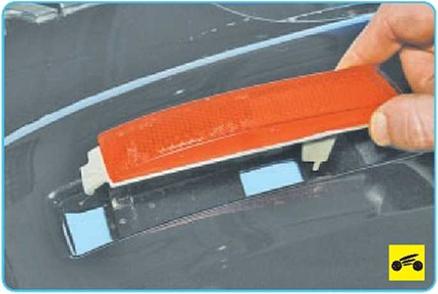

24.    Снимите световозвращатель с задне­го бампера. Аналогично снимите световоз­вращатель с правой стороны бампера.

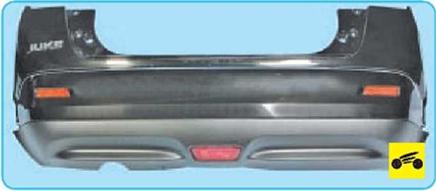

25.    Установите задний бампер и все сня­тые детали в порядке, обратном снятию.
