Ниссан Жук. СНЯТИЕ И УСТАНОВКА РЕШЕТКИ КОРОБА ВОЗДУХОПРИТОКА

Вам потребуются: ключ «на 14», от­вертка с плоским лезвием.

1.      Снимите рычаги с валов поводков тра­пеции стеклоочистителя (см. «Снятие и ус­тановка рычагов стеклоочистителя ветро­вого окна», с. 278).










3.   ...и снимите заднюю накладку решетки короба воздухопритока. Аналогично сни­мите заднюю накладку с правой стороны решетки короба воздухопритока.

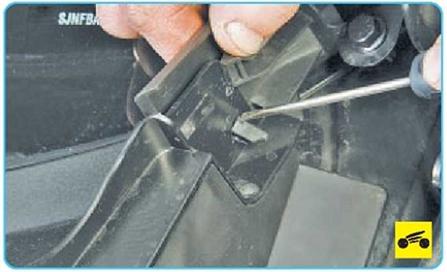

4.   Подденьте переднюю накладку решетки короба воздухопритока...





5.   ...и, преодолевая сопротивление фикса­торов крепления, снимите накладку. Анало­гично снимите переднюю накладку с левой стороны решетки короба воздухопритока.



A ii .1 jjjt  f

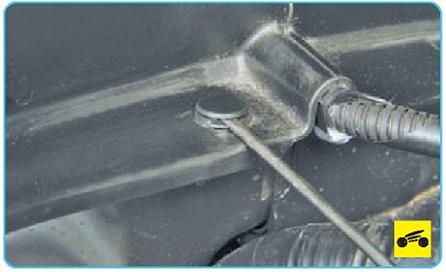

6.   Подденьте отверткой пистон крепле­ния решетки короба воздухопритока...

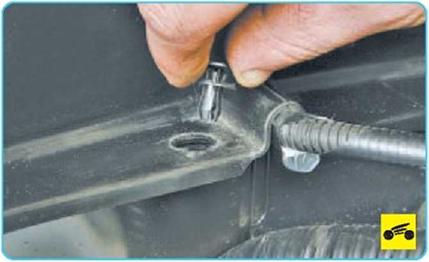

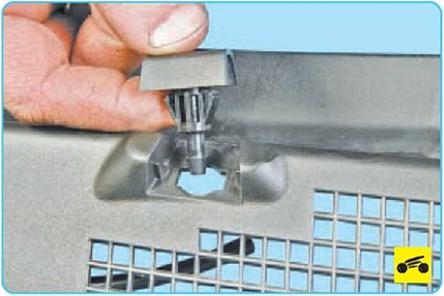

7. ...и извлеките пистон. Аналогично из­влеките остальные пистоны крепления...









9.   Выведите шланг стеклоомывателя вет­рового окна из паза решетки короба возду- хопритока.

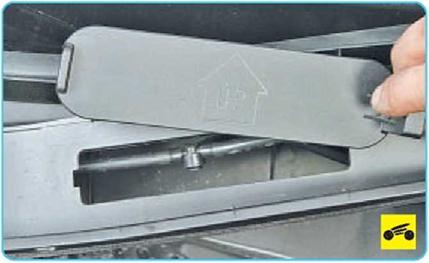

10.   Отожмите два фиксатора крепления и снимите крышку технологического про­ема решетки короба воздухопритока.





11.   Разъедините шланги стеклоомывате­ля ветрового окна и снимите решетку коро­ба воздухопритока с автомобиля.





12. Отсоедините шланг от форсунки омывателя ветрового стекла.









14.     ...и снимите форсунку стеклоомыва- теля с решетки короба воздухопритока.





15.     Выведите шланг стеклоомывателя из держателей...





16.     ...и пазов решетки короба воздухо­притока и снимите шланг стеклоомывателя с решетки.





17. Установите решетку короба воздухо­притока и все снятые детали в порядке, об­ратном снятию.
