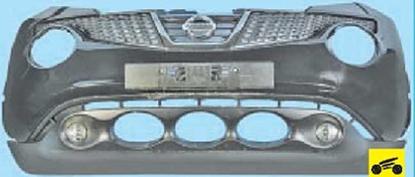

Ниссан Жук. СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО БАМПЕРА

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 10», «на 16», пассатижи, емкость для жидкости.

1.     Откройте капот и установите его на упор.

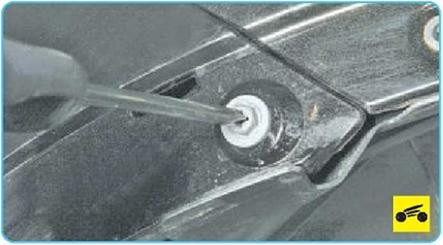

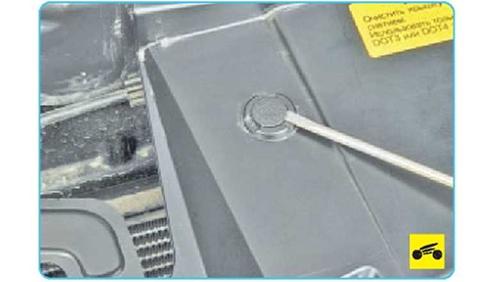

2.     Подденьте отверткой пистон верхнего крепления бампера...

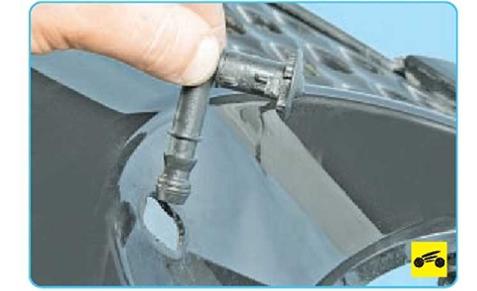

3.     ...и извлеките его. Аналогично извле­ките остальные пистоны верхнего крепле­ния бампера.





Так расположены пистоны верхнего крепле­ния переднего бампера.

4.     Снимите накладки передних крыльев и передние подкрылки (см. «Снятие и ус­тановка подкрылков и накладок крыльев», с. 242).





5.    Выверните два болта (по одному с каж­дой стороны) крепления бампера к перед­ним крыльям.

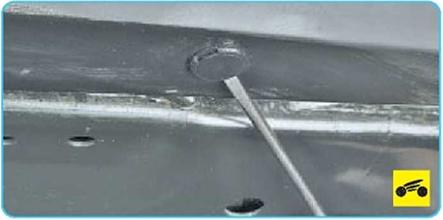

6.    Подденьте отверткой пистон нижнего крепления бампера...





7.    ...и извлеките пистон. Аналогично из­влеките остальные пистоны нижнего креп­ления бампера.

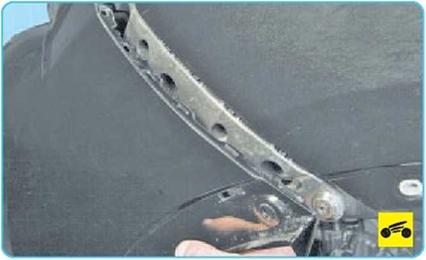

8.    Подденьте края бампера и, аккуратно преодолевая сопротивление фиксаторов крепления, извлеките боковые защелки крепления бампера с обеих сторон автомо­биля.

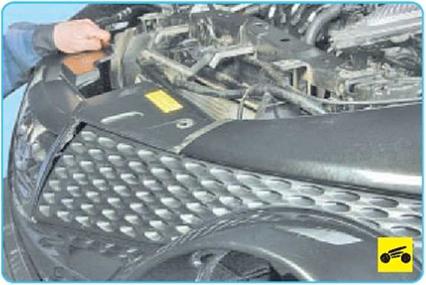

9.    Отведите бампер от кузова на длину присоединенного жгута проводов.





10.      Отожмите фиксатор крепления ко­лодки жгута проводов...





11.   ...и отсоедините колодку от противо­туманной фары. Аналогично отсоедините колодку жгута проводов от противотуман­ной фары с правой стороны бампера.





12.   Снимите со шланга омывателей фар головного света скобу крепления...





13.   ...разъедините шланги омывателей фар и снимите передний бампер.





14.   Снимите энергопоглощающий эле­мент переднего бампера.





15.   Для снятия усилителя переднего бам­пера отверните шесть гаек (по три гайки с каждой стороны) крепления фланцев уси­лителя к фланцам лонжеронов кузова...





16.    ...и снимите усилитель переднего бампера.

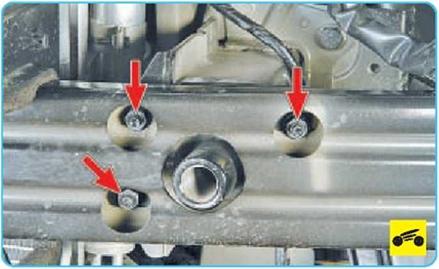

17.    Для снятия левого фиксатора боково­го крепления переднего бампера выверни­те три болта крепления фиксатора...

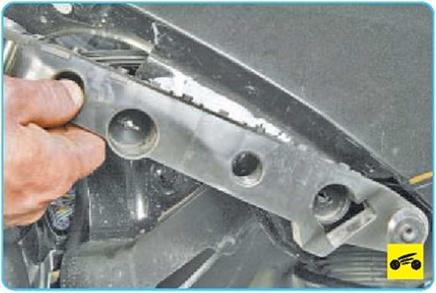

18.    ...и снимите фиксатор. Аналогично снимите фиксатор бокового крепления бампера с правой стороны.

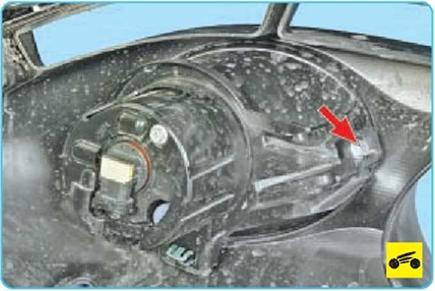

19.    Выверните болт крепления противо­туманного фонаря к бамперу.

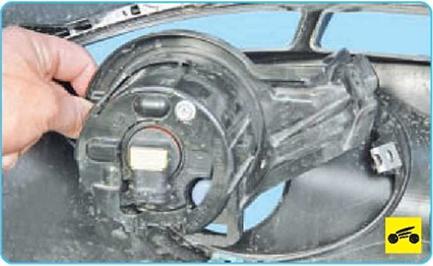

21.     ...и снимите противотуманную фару с переднего бампера. Аналогично снимите противотуманную фару с правой стороны переднего бампера.

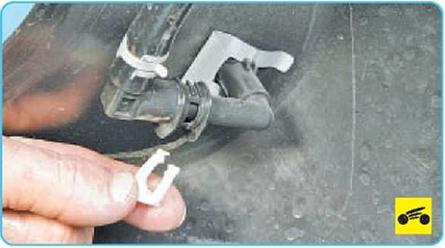

22. Подденьте отверткой фиксирующую скобу...





23..          .. и снимите ее со шланга омывателей фар.





24.     Разъедините шланги омывателей фар и слейте жидкость в заранее подготовлен­ную емкость.

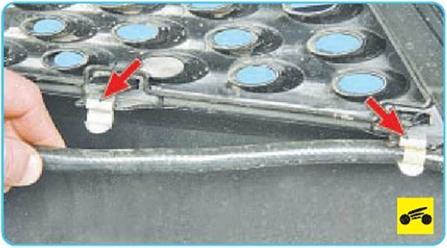

25.     Выведите шланг омывателей фар из держателей на переднем бампере и сни­мите его.

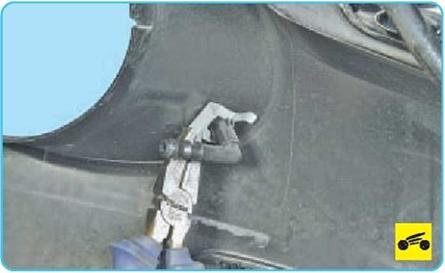

26.     Возьмитесь пассатижами за фиксатор крепления форсунки омывателя фары...

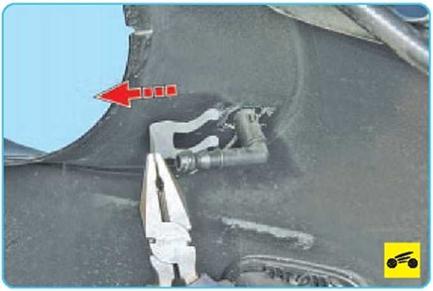

27.    ...выведите по направлению стрелки и снимите фиксатор.





28.    Выведите наружу из полости бампера форсунку омывателя и снимите ее.





29.    Аналогично снимите форсунку омы­вателя правой фары.





30.    Установите передний бампер и все снятые детали в порядке, обратном снятию.
