Ниссан Жук. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуются: торцовые головки «на 8», «на 10», пассатижи, отвертка с плоским лезвием.

1.    Снизьте давление в системе питания

(см. «Снижение давления в системе пита­ния», с. 100).

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

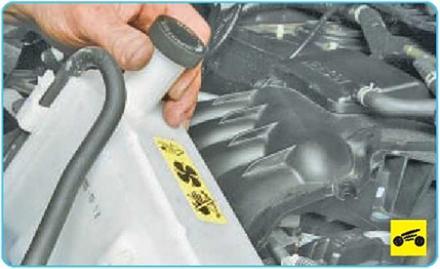

3.    Отожмите фиксатор крепления расши­рительного бачка...





4.    ...и отведите бачок в сторону.

5.    Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 109).

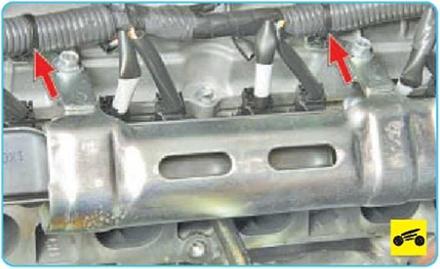

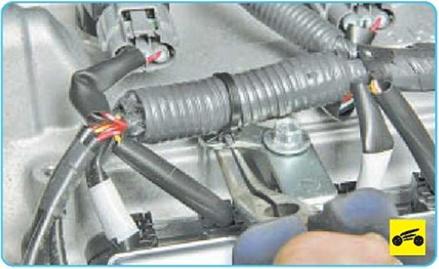

6.    Сожмите усики крепления держателя жгута проводов к щитку топливной рампы...





7.    ...и отсоедините держатель от кожуха. Аналогично отсоедините второй держатель жгута проводов.

ПРИМЕЧАНИЕ

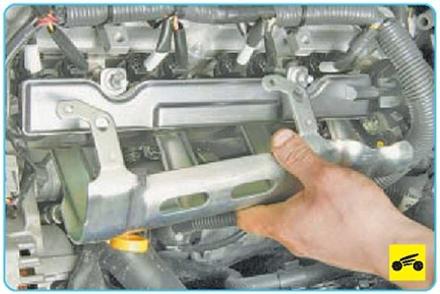

8.    Выверните два нижних и два верхних болта крепления щитка топливной рампы...

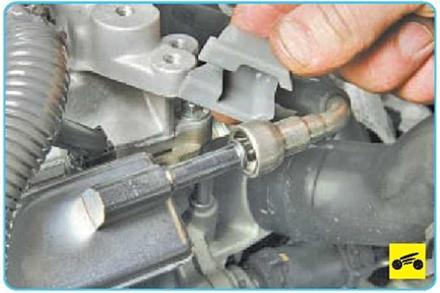

10.   Снимите защитный чехол со штуцера топливной рампы.





11.   Отожмите по кругу фиксирующие пластины...





12.   ...и снимите наконечник топливопро­вода со штуцера топливной рампы.

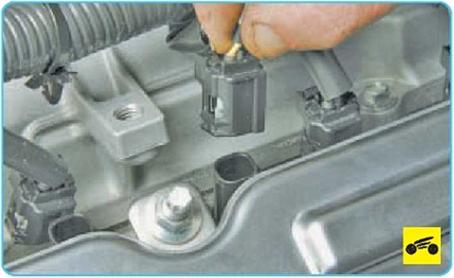

15.    ...и отсоедините колодки жгута про­водов от форсунок.





16.    Отведите жгут проводов от топливной рампы.

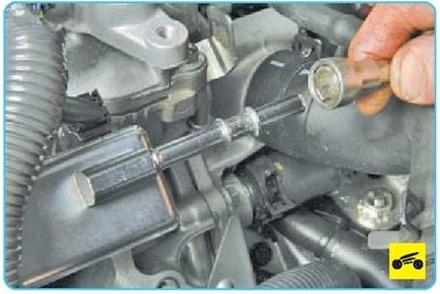

17.    Выверните два болта крепления топ­ливной рампы к головке блока цилиндров...





18.    ...и снимите топливную рампу, пре­одолевая сопротивление уплотнительных колец форсунок.





19.   Установите топливную рампу и все детали в порядке, обратном снятию, заменив уплотнительные кольца фор­сунок.

ПРИМЕЧАНИЕ

Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.

20.   Пустите двигатель и проверьте гер­метичность соединений трубопроводов и уплотнений форсунок.
