Nissan Qashqai, Qashqai+2. ЗАМЕНА ШАРНИРОВ РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ ПРИВОДА ПЕРЕДНЕГО КОЛЕСА

Если во время движения автомобиля в по­воротах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоро­стей. Если при покачивании рукой вала при­вода ощущается люфт или порваны защитные чехлы, такой шарнир необходимо заменить. Разбирать наружный шарнир (Бирфильд)
практически нет смысла. Эта работа трудоем­кая, а при порванном чехле попавшая в шарнир грязь приведет детали шарнира в негодность. Заменять детали шарнира в отдельности нель­зя, поэтому самое оптимальное решение - за­менить шарнир в сборе. В крайнем случае до­пускается разборка для замены смазки внут­реннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и до­рожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка с плоским лезвием, бокорезы, съемник стопорных колец, бородок, молоток.

1.   Снимите привод переднего колеса в сбо­ре (см. «Снятие и установка приводов перед­них колес», с. 159).

2.   Очистите детали и осмотрите привод:

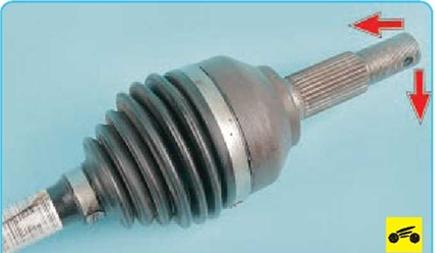

-        наружный шарнир равных угловых скоро­стей должен поворачиваться с легким усили­ем, без рывков и заеданий, радиальных и осе­вых люфтов. При их наличии замените шарнир;





-       внутренним шарнир должен перемещать­ся в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рыв­ков, заеданий и радиальных люфтов. В про­тивном случае замените внутренний шарнир;

-       защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разры­вов. Замените поврежденные чехлы;

-       вал привода колес не должен быть дефор­мирован. Замените деформированный вал.

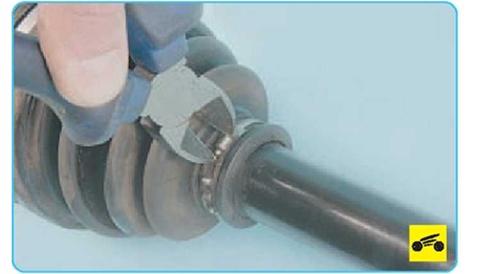

3.  Отсоедините отверткой или перекусите бокорезами замок хомута крепления чехла наружного шарнира и снимите хомут.





4.      Аналогично снимите второй хомут креп­ления чехла.

5.      Сдвиньте защитный чехол с корпуса шар­нира...





6.      ...и сбейте с вала молотком через боро­док обойму шарнира, преодолевая усилие стопорного кольца.

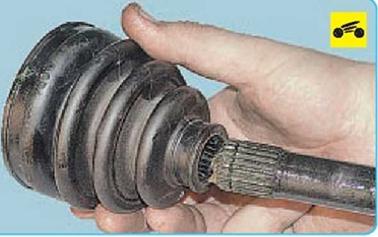

7.      Снимите наружный шарнир со шлицев вала.

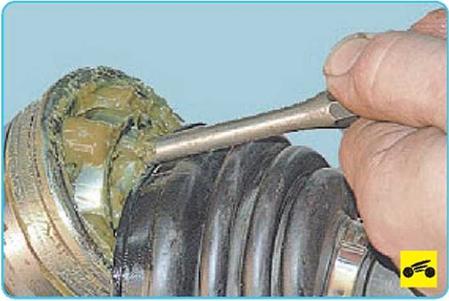

8.      Снимите стопорное кольцо, выведя его отверткой из проточки вала.

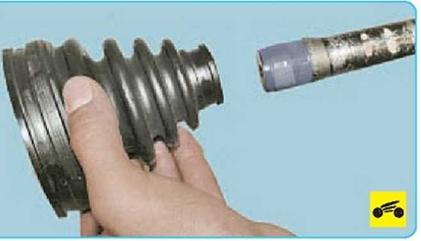

9.        Снимите защитный чехол.



При установке шарнира замените защитный чехол новым. Обычно чехол входит в ком­плект нового шарнира.







10.        Перед установкой нового наружного шарнира заполните его полость смазкой (ес­ли шарнир не был смазан изготовителем) в количестве 100-120 г



Если нет смазки, рекомендованной заводом- изготовителем, можно использовать отече­ственную молибденовую смазку ШРУС-4.

11.        Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

ПРИМЕЧАНИЕ

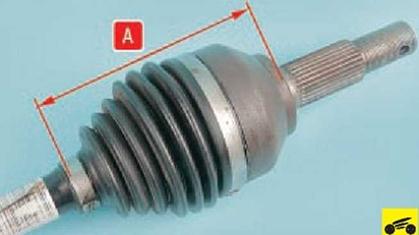

При установке чехла наружного шарнира вы­пустите воздух из-под чехла, вставив под че­хол отвертку. Во избежание нарушения гер­метичности шарнира в эксплуатации обес­печьте расстояние А, равное 131 мм, между его хомутами.













12.     Для разборки и замены внутреннего шарнира снимите хомуты крепления чехла шарнира к его корпусу. Сожмите бокорезами или пассатижами выступы хомута и, поддев отверткой, выведите фиксаторы хомута из прорезей. Снимите хомут.





13.     Аналогично снимите хомут чехла внут­реннего шарнира с вала.





14.     Отсоедините от привода корпус внут­реннего шарнира.

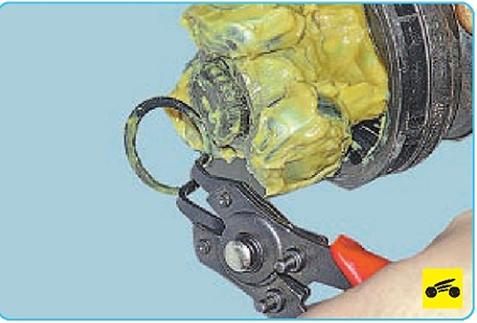

15.     Снимите стопорное кольцо ступицы шарнира, разжав его съемником стопорных колец и выведя кольцо из проточки вала.





16.     Снимите со шлицев вала ступицу с ро­ликами, а с вала защитный чехол.

17.     Промойте все металлические детали ке­росином до полного удаления старой смазки.

18.     Перед сборкой заполните полость и че­хол внутреннего шарнира смазкой (200-220 г).

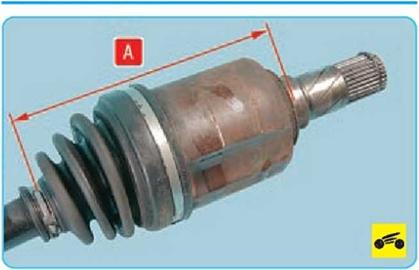

19.     Соберите внутренний шарнир в поряд­ке, обратном разборке.





20.     После сборки и установки шарниров проверьте плотность прилегания поясков чех­лов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты - на чехлах. В противном слу­чае замените хомуты.
