Nissan Qashqai, Qashqai+2. ЗАМЕНА ТРОСОВ ПРИВОДА УПРАВЛЕНИЯ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

Вам потребуются: пассатижи, отвертка с плоским лезвием.

1.    Снимите аккумуляторную батарею.

2.    Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

3.    Снимите корпус воздушного фильтра (см. «Снятие и установка корпуса воздушного фильтра», с 116).

4.    Снимите блок управления двигателем (см. «Замена электронного блока управления двигателем», с. 256).

5.    Снимите полку аккумуляторной батареи (см. «Снятие и установка полки крепления ак­кумуляторной батареи», с. 316).





6.     Отведите жгуты проводов в сторону от места проведения работ.

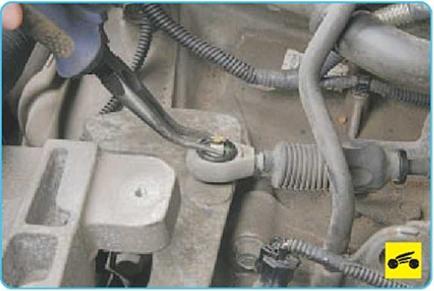

7.     Сожмите пассатижами ушки фиксатора наконечника троса переключения передач...





8.       ...и отсоедините наконечник от рычага механизма переключения передач.

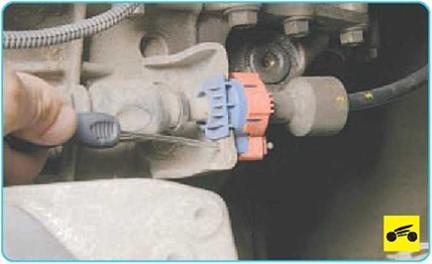

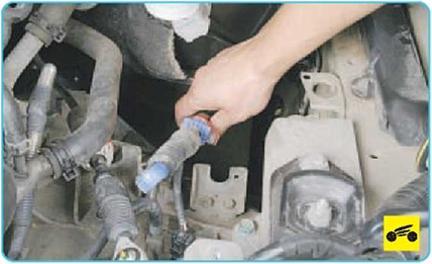

9.       Отожмите фиксатор наконечника обо­лочки троса переключения передач...





10.    ...и отсоедините наконечник от крон­штейна коробки передач.

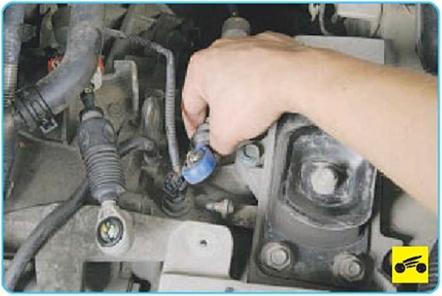

11.    Сожмите пассатижами ушки фиксатора наконечника троса выбора передач. ..





12.    ...и отсоедините наконечник от рычага механизма выбора передач.





13.    Отожмите фиксатор наконечника обо­лочки троса выбора передач...





14.    ...и отсоедините наконечник оболочки троса от кронштейна коробки передач.





15.    Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 304).

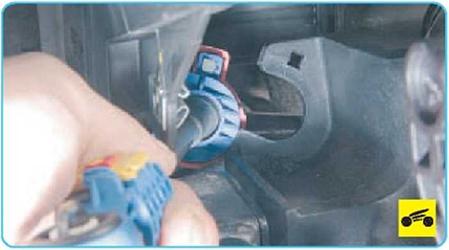

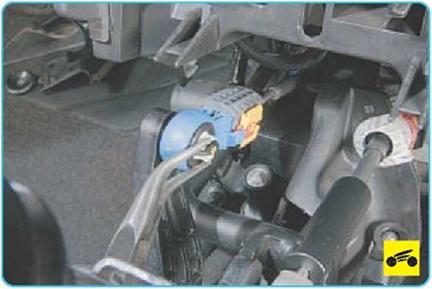

16.   Сожмите пассатижами ушки фиксатора наконечника троса выбора передач...

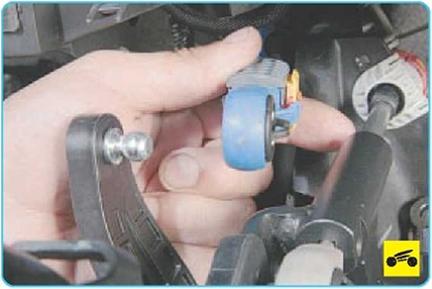

17.   ...и отсоедините наконечник от рычага кулисы.

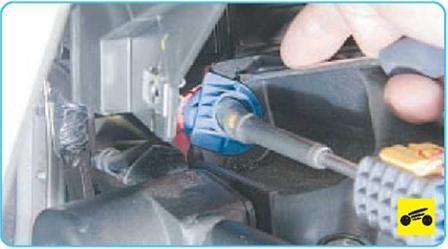

18.      Отожмите фиксатор наконечника обо­лочки троса выбора передач...





19.      ...и отсоедините наконечник от крон­штейна кулисы.

20.      Аналогично отсоедините наконечник троса переключения передач от рычага кули­сы и наконечника его оболочки от кронштейна кулисы.

21.      Отсоедините наконечники тросов приво­да и выбора передач от рычагов кулисы, а также наконечники оболочек тросов от кронштейнов кулисы (см. пп. 2-7 «Снятие и установка кулисы рычага управления коробкой передач», с. 149).





22.

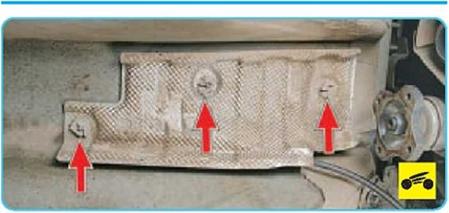

Отверните три гайки крепления и сни­мите термоэкран.





Так расположены гайки крепления термо экрана к шпилькам кузова...

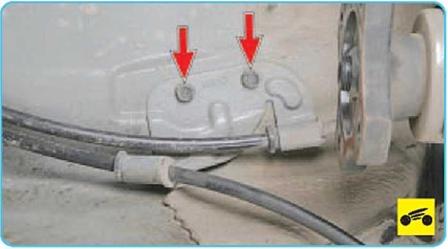

...и болты крепления кронштейна оболочек тросов выбора и переключения передач к ку­зову (для наглядности показано со снятой карданной передачей и системой выпуска отработавших газов).







24.

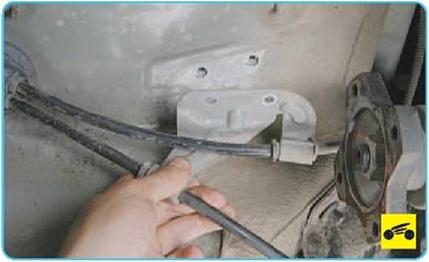

...и вытяните тросы вместе с уплотните­лем из салона автомобиля.



25.    Установите все снятые детали в поряд­ке, обратном снятию.
