Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: торцовые головки «на 10», «на 16», «на 18», ключ «на 16», пассатижи, отвертка с плоским лезвием, грузоподъемное устройство.

1.  Установите автомобиль на подъемник.

В моторном отсеке выполните следую­щие операции.

2.          Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

3.

Снизьте давление топлива в системе пи­тания двигателя (см. «Снижение давления в системе питания двигателя», с. 115).



















6.    Снимите аккумуляторную батарею и пол­ку ее крепления (см. «Снятие и установка ак­кумуляторной батареи», с. 228; «Снятие и ус­тановка полки крепления аккумуляторной ба­тареи», с. 316).

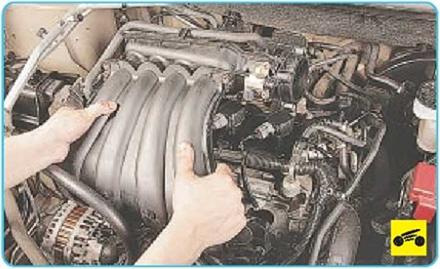

7.    Снимите впускной коллектор (см. «Снятие и установка впускного коллектора», с. 121).





8.     Стравите хладагент из системы кондици­онирования (см. «Удаление хладагента из си­стемы кондиционирования», с. 326).

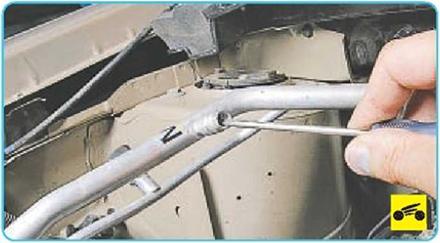

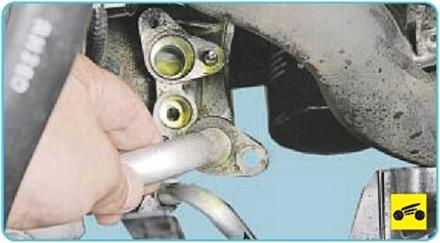

9.     Отсоедините фланцы трубопроводов от компрессора кондиционера (см. «Снятие и ус­тановка компрессора кондиционера», с. 327).





10.    Отожмите фиксатор колодки жгута про­водов электромагнитной муфты включения

компрессора и отсоедините колодку от разъ­ема (см. «Снятие и установка компрессора кондиционера», с. 327).

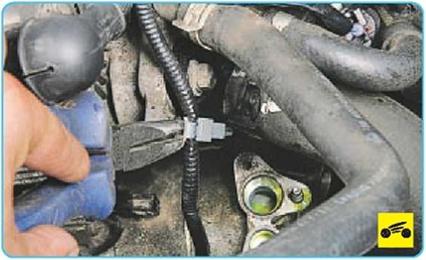

11.   Подденьте пассатижами и извлеките из отверстия в кронштейне генератора фиксатор жгута проводов.

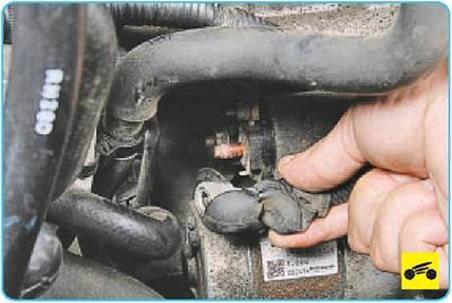

12.   Отсоедините колодку жгута проводов от генератора.

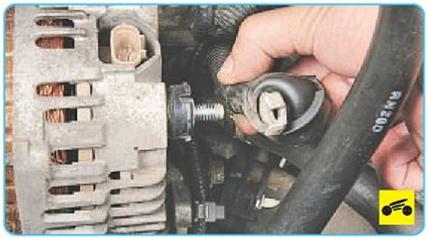

13.   Отверните гайку крепления и отсоеди­ните клемму силового провода от генератора.

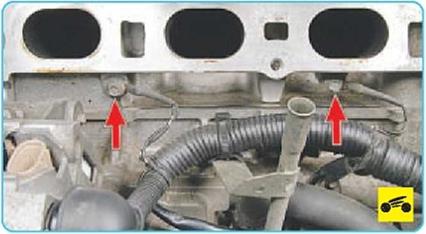

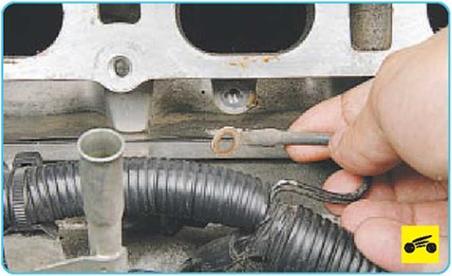

14.   Выверните болт крепления наконечника провода «массы» к головке блока цилиндров...

ПРИМЕЧАНИЕ









15.    ...и отсоедините его от блока. Аналогич­но отсоедините второй провод.





16.    Нажмите на фиксатор, отсоедините ко­лодку жгута проводов от датчика детонации и отведите колодку в сторону.

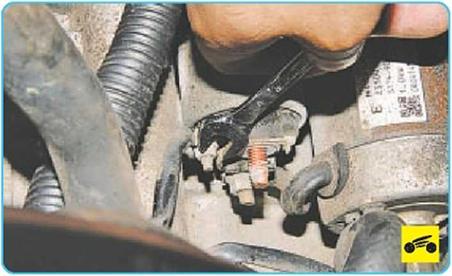

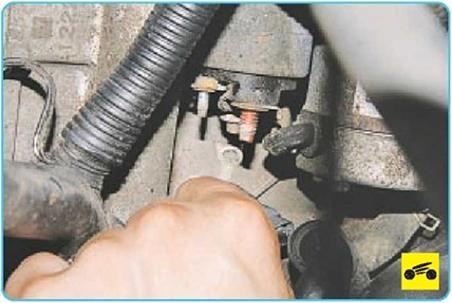

18.        ...и, отвернув гайку крепления жгута проводов от контактного болта втягивающего реле...

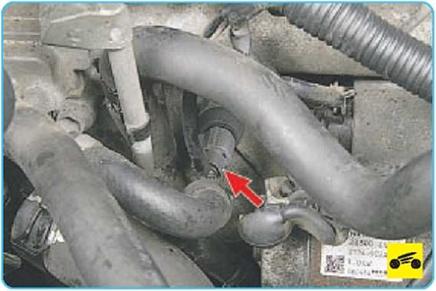

20.      Отсоедините колодку провода от датчи­ка аварийного падения давления масла.

21.      Извлеките фиксатор жгута проводов из отверстия кронштейна трубки маслоизмери­тельного щупа...





22.      ...из отверстия во фланце впускного коллектора...





23.      ...и отверстия в кронштейне на головке блока.

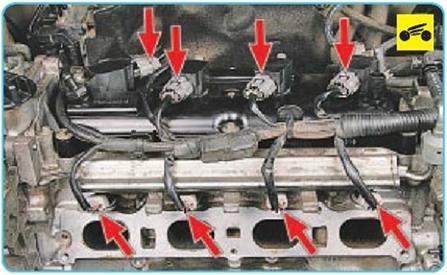

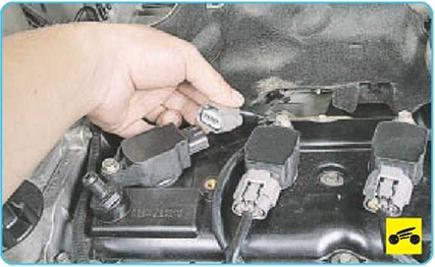

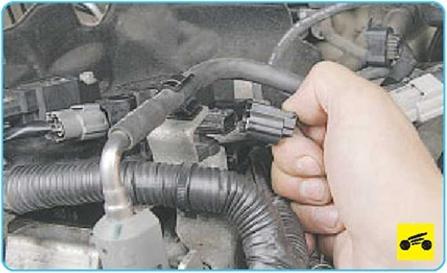

25.      Отсоедините колодки жгутов проводов от катушек зажигания...









26.        ...колодки жгута проводов топливных форсунок...

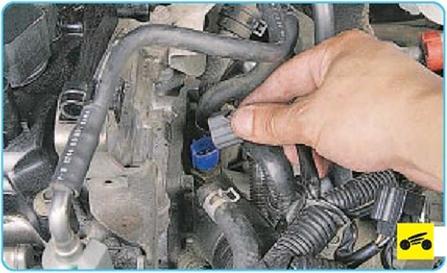

27.    ...колодку от датчика положения впускно­го распределительного вала (датчика фазы)...





28.      ...и колодку от датчика температуры ох­лаждающей жидкости.





29.      Отсоедините топливный шланг от топ­ливной рампы (см. «Снятие и установка топ­ливной рампы», с. 122).

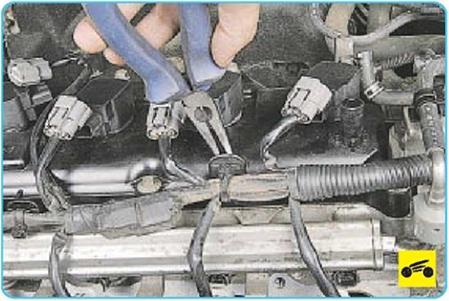

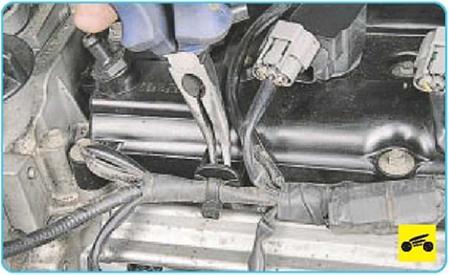

30.       Сожмите пассатижами и протолкните в отверстие в кронштейне крышки головки блока цилиндров фиксатор жгута проводов топливных форсунок и катушек зажигания.





31.       Аналогично отсоедините жгут проводов от второго кронштейна крышки головки блока цилиндров и отведите жгут в сторону

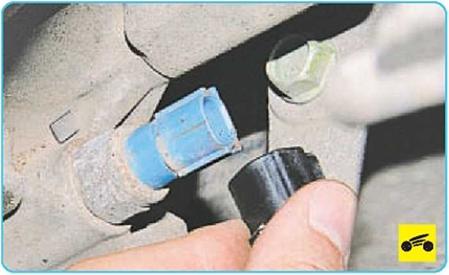

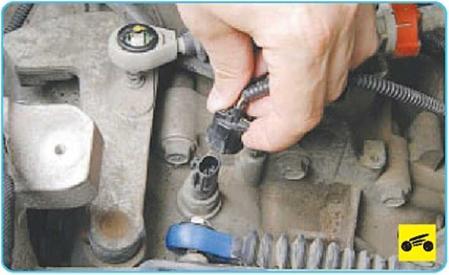

32.       Сожмите фиксатор и отсоедините ко­лодку жгута проводов от датчика нейтрального положения.

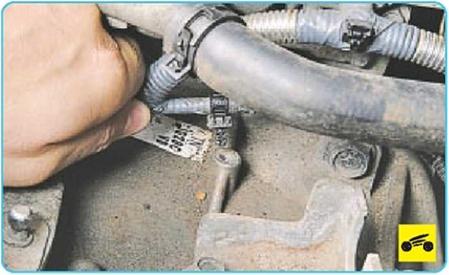

33.       Сожмите фиксатор и отсоедините ко­лодку жгута провода от выключателя фонарей света заднего хода.





34.         Извлеките держатель из отверстия в картере коробки передач. Аналогично из­влеките из отверстий в картере остальные держатели жгутов проводов (см. «Снятие и ус­тановка коробки передач», с. 147).





35.         Снимите хомут со жгутом проводов с кронштейна коробки передач (см. «Снятие и установка коробки передач», с. 147).





36.         Отсоедините наконечники тросов от рычагов переключения и выбора передач, а также наконечники оболочек тросов от кронштейнов на коробке передач (см. «Сня­тие и установка коробки передач», с. 147).

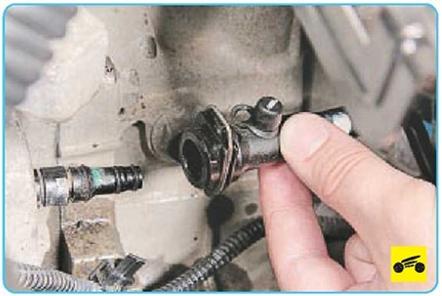

37.       Отсоедините наконечник трубки от шту­цера переходника рабочего цилиндра выклю­чения сцепления (см. «Замена рабочего ци­линдра привода выключения сцепления с под­шипником выключения сцепления», с. 137).





38.       Слейте охлаждающую жидкость (см.

«Замена охлаждающей жидкости», с. 107).





39.       Отсоедините питающий шланг расши­рительного бачка от патрубка на блоке ци­линдров.





40.       Отсоедините шланг расширительного бачка от патрубка на распределителе охлаж­дающей жидкости.

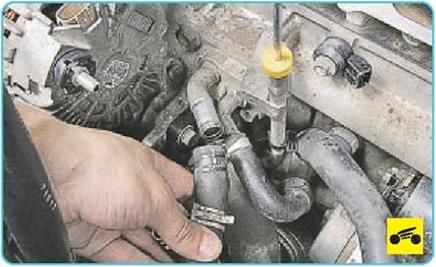

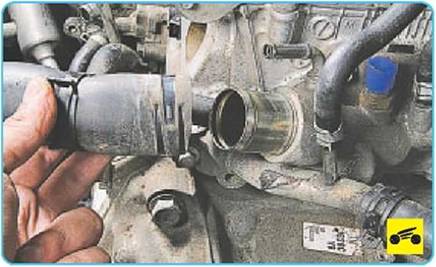

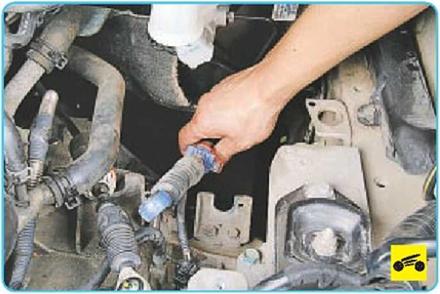

41.     Отсоедините подводящий шланг сис­темы охлаждения двигателя от патрубка тер­мостата...





42.     ...отводящий шланг от распределителя охлаждающей жидкости...

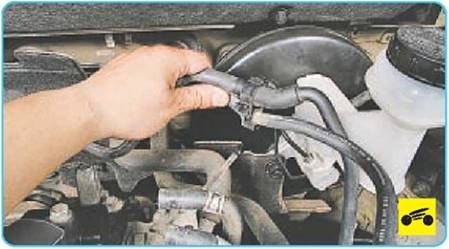

43.     ...и шланги патрубков отопителя салона.





44.      Отсоедините фиксатор хомута шланга подачи топлива от кронштейна на головке блока цилиндров и отведите шланг в сторону.

В моторном отсеке под автомобилем вы­полните следующие операции.

45.      Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).





46.    Снимите подрамник передней подвески

(см. «Снятие и установка подрамника перед­ней подвески», с. 176).

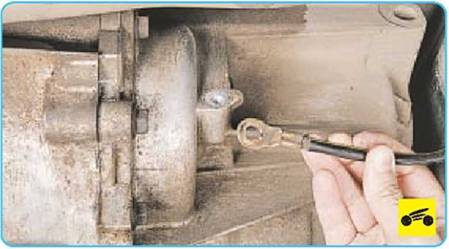

47.   Выверните болт крепления «массового» провода к картеру коробки передач...





48.    ...и отведите провод от картера коробки передач.





49.    Отсоедините колодку проводов от дат­чика положения коленчатого вала (см. «Про­верка и замена датчиков системы управления двигателем», с. 257).

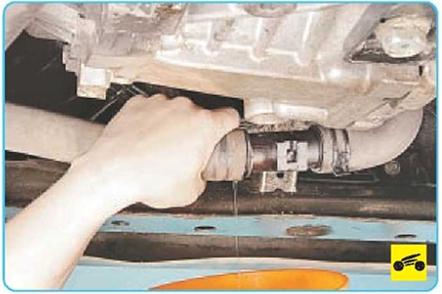

50.    Слейте масло из двигателя (см. «Заме­на масла в двигателе и масляного фильтра», с. 103).

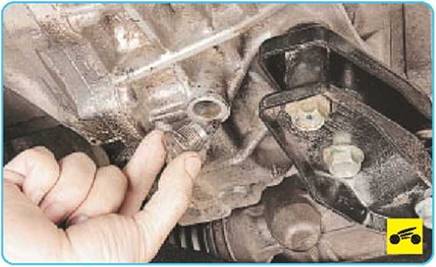

51.    Слейте масло из коробки передач (см. «Коробка передач», с. 138).





52.    Отсоедините колодку проводов от дат­чика уровня масла.

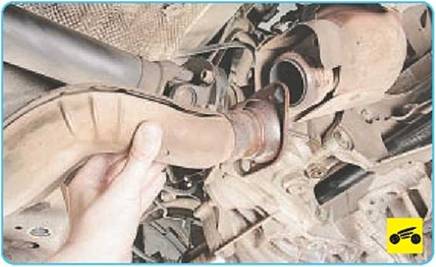

53.  Отсоедините проемную трубу от каткол- лектора.

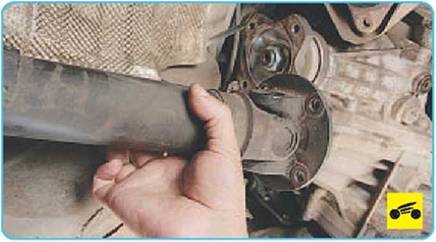

54.     Для автомобилей с полным приводом разъедините фланцы раздаточной коробки и карданного вала (см. «Снятие и установка карданной передачи», с. 166).

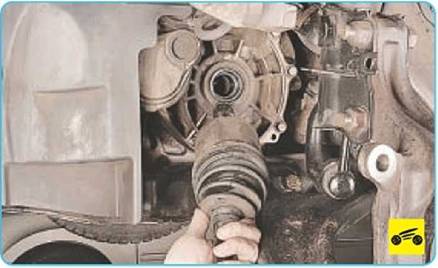

55.     Снимите приводы передних колес (см. «Снятие и установка приводов передних ко­лес», с. 159).

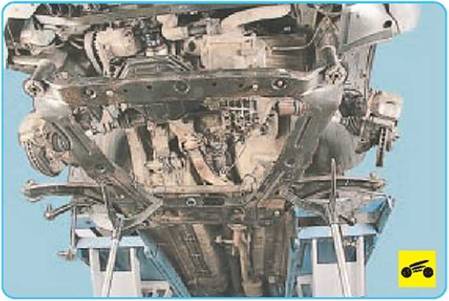

56.     Установите под силовой агрегат надеж­ные опоры.

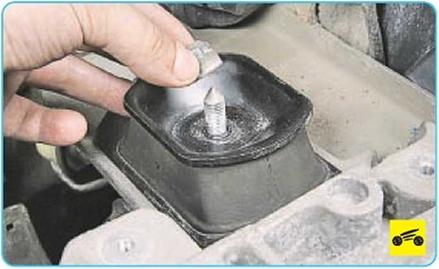

58.     Снимите правую опору (см. «Замена опор подвески силового агрегата», с. 73).

59.     Осторожно приподнимите автомобиль еще раз, убедитесь, что от силового агрегата отсоединены все шланги и провода. Подни­мите автомобиль и выведите из-под него си­ловой агрегат.

60.     Установите силовой агрегат и все сня­тые детали в порядке, обратном снятию, за­лейте эксплуатационные жидкости.
