Nissan Qashqai, Qashqai+2. ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ HR16DE, MR20DE

  Главная      Автомобили - Ниссан     Nissan Qashqai с 2007 года, Nissan Qashqai +2 с 2008 года - руководство по ремонту и эксплуатации

 поиск по сайту           правообладателям























содержание   ..  70  71  72  73  74  75  76  77  78  79  80  ..







Nissan Qashqai, Qashqai+2. ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ HR16DEMR20DE



Работа по замене прокладки головки блока требует высокой квалификации исполнителя,




применения специальных инструментов, сня­тия большого количества узлов двигателя, поэтому рекомендуем проводить ее на стан­циях технического обслуживания официаль­ного дилера Nissan.

Вам потребуются: торцовые головки «на 8», «на 10», «на 13», «на 16», «на 19», отвертка с плоским лезвием.

1.     Установите автомобиль на подъемник, снимите правое переднее колесо.

2.     Снимите правый боковой брызговик двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).

3.     Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

4.     Снимите впускной коллектор (см. «Снятие и установка впускного коллектора», с. 121).

5.     Слейте масло из системы смазки двига­теля (см. «Замена масла в двигателе и масля­ного фильтра», с. 103).

6.     Слейте охлаждающую жидкость (см. «За­мена охлаждающей жидкости», с. 107).

7.     Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров», с. 96).

8.


Установите поршень 1-го цилиндра в по­ложение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 75).



9. Установите под двигатель надежную опору..

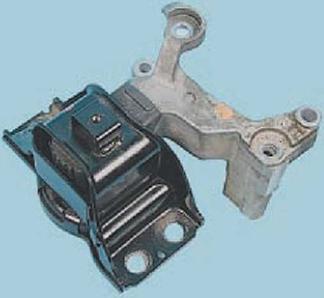

10.          ...и снимите правую опору подвески двигателя (см. «Замена правой опоры подве­ски силового агрегата», с. 73).

ПРИМЕЧАНИЕ

Часть последующих операций для наглядно­сти показана на снятом двигателе.

11.Снимите ремень привода вспомогатель­ных агрегатов (см. «Проверка и замена ремня привода вспомогательных агрегатов», с. 72).

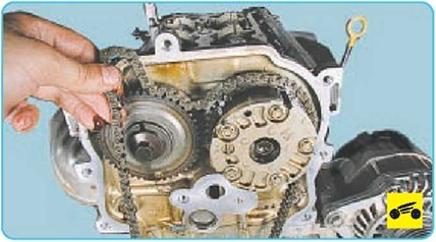

12.    Снимите со звездочек впускных и выпу­скных валов цепь привода газораспредели­тельного механизма (см. «Снятие и установка цепи привода газораспределительного меха­низма», с. 76).

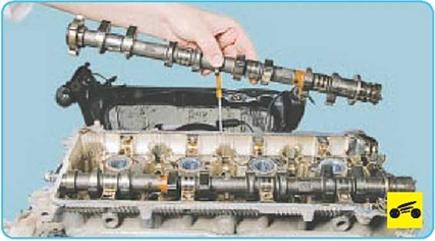

13.    Снимите распределительные валы (см. «Снятие, дефектовка и установка распреде­лительных валов», с. 81).





14.       Снимите катколлектор (см. «Замена прокладки катколлектора», с. 97).






15.       Выверните восемь болтов крепления головки блока цилиндров и снимите головку блока.

ПРИМЕЧАНИЕ




Так расположены болты крепления головки блока цилиндров.









16. Снимите прокладку с блока цилиндров.

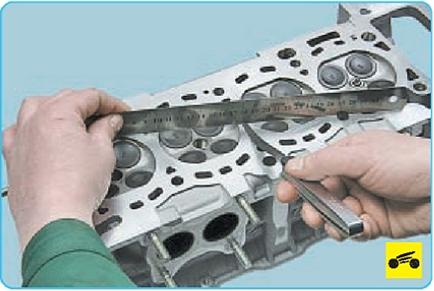

17.       Проверьте головку блока на отсутст­вие коробления. Для этого, поставив линей­ку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диа­гоналям, измерьте щупом зазор между по­верхностью головки и линейкой. Прошли­фуйте головку блока цилиндров, если зазор больше 0,1 мм.









18.        Проверьте болты крепления головки блока цилиндров. Если разность измеренных диаметров d1 и d2 более 0,15 мм, замените болты новыми.

ПРЕДУПРЕЖДЕНИЕ

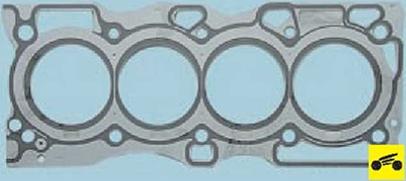

Прокладка головки блока однократного ис­пользования, поэтому при каждом снятии го­ловки блока прокладку необходимо заме­нять новой.









19.     Установите головку блока цилиндров в порядке, обратном снятию, с учетом следу­ющего:

-     удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки;




-      обязательно установите новую прокладку головки блока, повторное ее использование не допускается;

-      смажьте болты моторным маслом;

-      затягивайте болты на холодном двигателе в порядке, показанном на фото, в шесть этапов:

1-          й       - затяните болты моментом 40 Н м;

2-          й       - подтяните болты на угол 100°;

3-          й       - полностью ослабьте болты;

4-          й       - затяните болты моментом 40 Н м;

5-          й       - подтяните на угол 100°;

6-          й       - дотяните на угол 100°.

20.     Установите распределительные валы в последовательности, показанной в подраз­деле «Снятие, дефектовка и установка рас­пределительных валов», с. 81.

21.     Установите все снятые детали в поряд­ке, обратном снятию.
