Nissan Qashqai, Qashqai+2. ЗАМЕНА ПРОКЛАДКИ КАТКОЛЛЕКТОРА ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: пассатижи, торцо­вая головка «на 10», головка «на 12», от­вертка с плоским лезвием.

Резиновая прокладка установлена в канав­ки фланца крышки распределительных валов.

ПРИМЕЧАНИЕ

Работу по замене прокладки катколлектора удобнее выполнять на смотровой канаве.

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.        Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

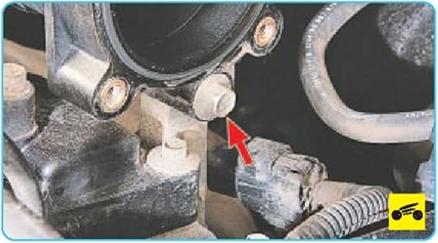

3.    Отсоедините колодку жгута проводов уп­равляющего датчика концентрации кислорода (дроссельный узел для наглядности снят).

4.    Снимите впускной коллектор (см. «Снятие и установка впускного коллектора», с. 121).





5.    Преодолевая сопротивление держателя на термоэкране...





6.     ...выведите из держателя провод управ­ляющего датчика концентрации кислорода.

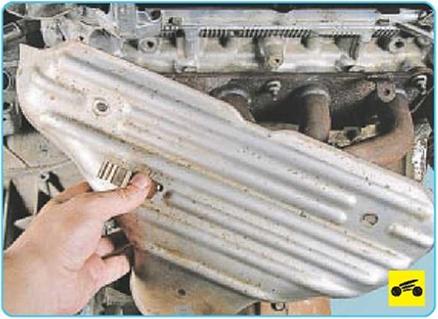

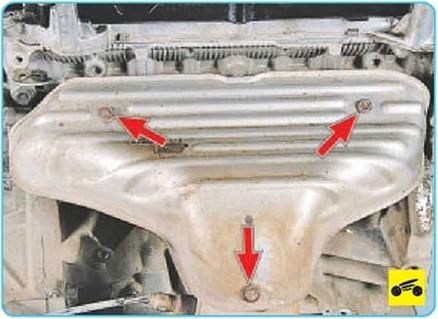

7.     Выверните три болта крепления термо­экрана катколлектора...









9.       Отверните две гайки крепления фланца приемной трубы и фланца катколлектора, от­ведите в сторону приемную трубу

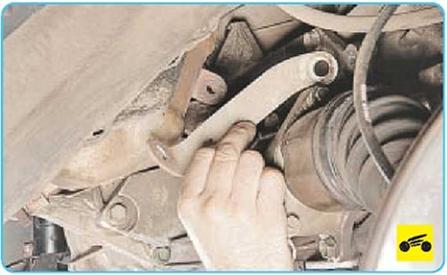

10.  Выверните два болта крепления крон­штейна катколлектора...

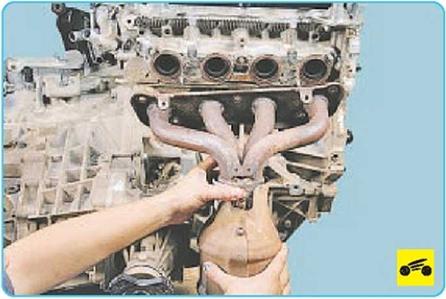

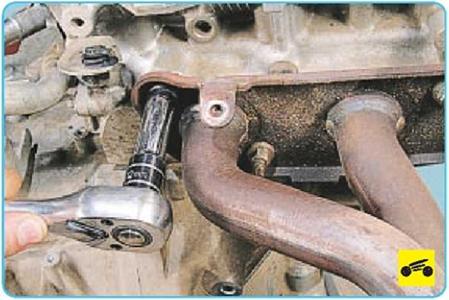

13.     ...снимите катколлектор со шпилек, от­ведите его от головки блока цилиндров и опу­стите вниз.

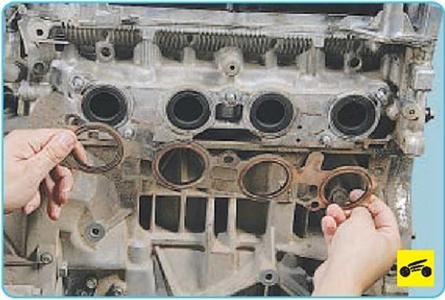

14.     Снимите прокладку со шпилек головки блока цилиндров.

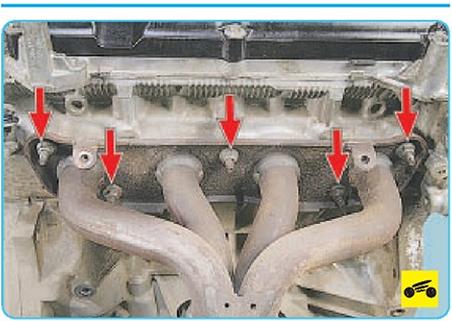

15.     Установите новую прокладку и катколлектор на шпильки головки блока цилиндров. Затяните гайки крепления катколлектора к шпилькам блока цилиндров моментом 33,4 Н м в указанном на фото порядке.

16.     Установите термоэкран катколлектора, затяните болты крепления термоэкрана мо­ментом 5,8 Н-м.

ПРИМЕЧАНИЕ

В соответствии с рекомендацией завода-из­готовителя всегда используйте новые гайки крепления катколлектора и болты крепления термоэкрана.

17.     Установите все детали в порядке, об­ратном снятию.
