Nissan Tiida. ЗАМЕНА ШЛАНГОВ И ТРУБОПРОВОДОВ ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте трубопроводы, если на них обнаружены надрывы и потертости. Заме­няйте шланги при наличии повреждения и вздутии.

ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ

...и специальный ключ «на 11» для тормозных трубопроводов.

На автомобиле применяют шесть тор­мозных шлангов: два - для соединения тру­бопроводов, закрепленных на основании кузова, с трубопроводами, закрепленными на балке задней подвески; два - для соеди­нения трубопроводов на балке с рабочими цилиндрами тормозных механизмов зад­них колес; два - для соединения трубопро­водов с рабочими цилиндрами тормозных механизмов передних колес.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубопроводов все­гда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродиро­ваны, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Для замены шлангов тормозных меха­низмов передних колес выполните сле­дующие операции.

1.   Включите I передачу (переведите селек­тор автоматической коробки передач в поло­жение «Р») и установите противооткатные упоры («башмаки») под задние колеса.

2.

Поднимите переднюю часть автомоби­ля, установите ее на надежные опоры и снимите колеса.

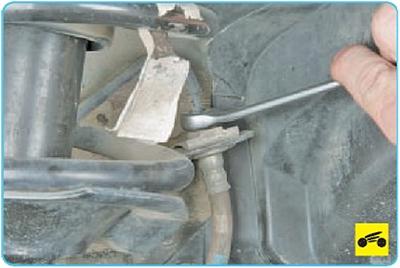

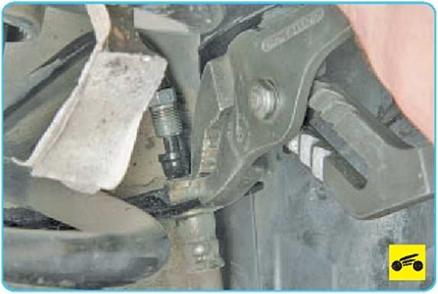

3. Отверните гайку крепления трубопро­вода к верхнему наконечнику тормозного шланга...







4.    ...и отсоедините трубопровод от тор­мозного шланга.









5.   Снимите скобу крепления верхнего на­конечника тормозного шланга к кронштей­ну на кузове.





6.                Извлеките верхний наконечник из кронштейна.





7.    Снимите скобу с кронштейна на амор- тизаторной стойке.

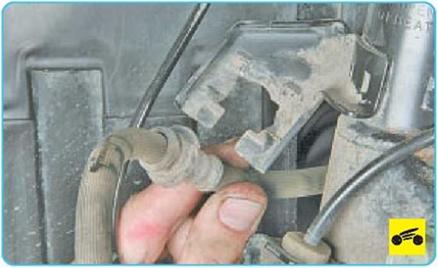

8.    Снимите держатель тормозного шлан­га с кронштейна.

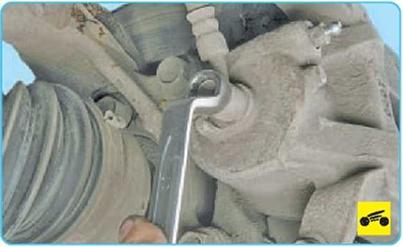

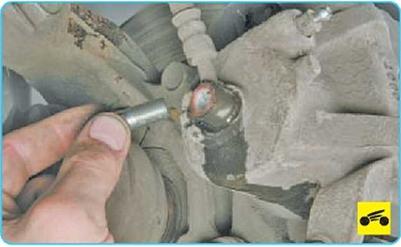

9.    Выверните болт-штуцер крепления ни­жнего наконечника тормозного шланга к рабочему цилиндру.

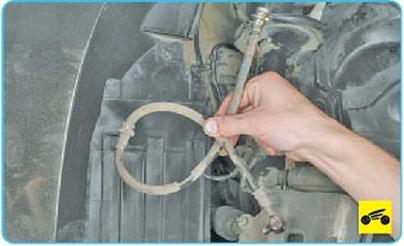

11.   ...и снимите тормозной шланг.





12.   Установите новый шланг в порядке, обратном снятию.

ПРИМЕЧАНИЕ

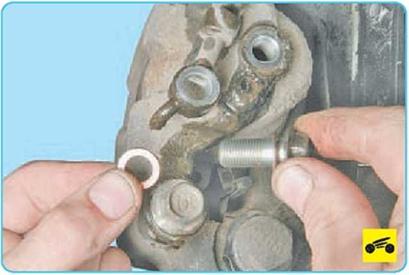

Нижний наконечник шланга с двух сторон уп­лотнен медными шайбами. При каждой раз­борке соединения заменяйте шайбы новыми.


13.    Аналогично замените шланг тормоз­ного механизма переднего колеса с другой стороны.

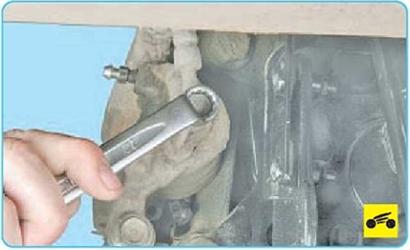

14.    После замены шлангов удалите воз­дух из тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 171).

Для замены шлангов тормозных меха­низмов задних колес выполните следующие операции.

1.   Включите I передачу (переведите селек­тор автоматической коробки передач в поло­жение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2.   Поднимите заднюю часть автомобиля, установите ее на надежные опоры и сними­те колеса.





3.

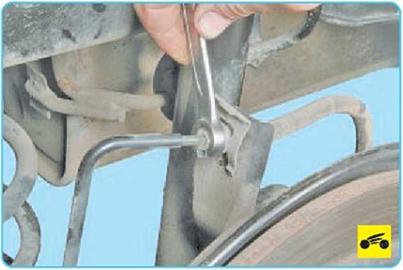

Отверните гайку крепления трубопро­вода к верхнему наконечнику тормозного шланга...

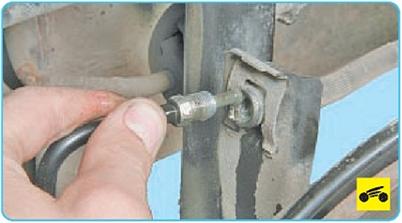

4. ...и отсоедините трубопровод от тор­мозного шланга.

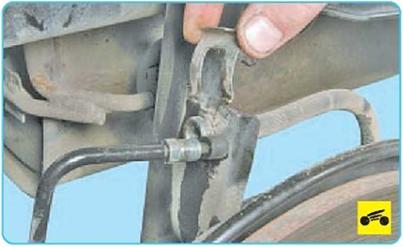

5.   Снимите скобу крепления верхнего на­конечника тормозного шланга к кронштейну на балке задней подвески.





6.              Извлеките верхний наконечник из кронштейна.





7.   Выверните болт-штуцер крепления ни­жнего наконечника тормозного шланга к рабочему цилиндру.













10.   Установите новый шланг в порядке, обратном снятию.

Нижний наконечник шланга с двух сторон уп­лотнен медными шайбами. При каждой раз­борке соединения заменяйте шайбы новыми.

11.  Аналогично замените шланг тормоз­ного механизма заднего колеса с другой стороны.

12.  После замены шлангов удалите воз­дух из тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 171).
