Nissan Tiida. ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ

Nissan Tiida. ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ

Вакуумный усилитель тормозов представляет собой сложную трудноразборную конструкцию. Для его регулировки и ремонта требуется квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движения. Низкокачественный его ремонт может привести к тяжелым послед-

ствиям, поэтому при неисправности заменяйте усилитель в сборе. Способы проверки работоспособности вакуумного усилителя тормозов описаны в подразделе «Проверка работы вакуумного усилителя тормозов», с. 167.

Вам потребуются: торцовая головка «на 13», пассатижи...

...и специальный ключ «на 11» для тормозных трубопроводов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите воздухоподводящий патрубок и корпус воздушного фильтра (см. «Снятие и установка корпуса воздушного фильтра», с. 106).

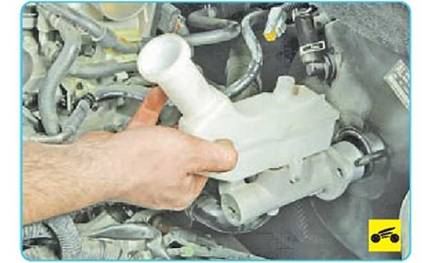

3. Отведите главный тормозный цилиндр в сторону, не отворачивая гайки трубопроводов (см. «Замена главного тормозного цилиндра», с. 171).

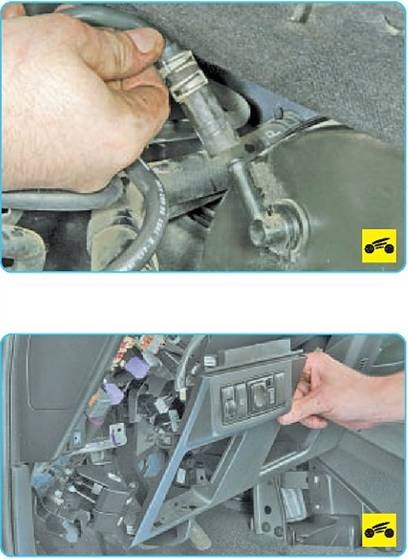

7. Снимите левую нижнюю облицовку панели приборов (см. «Снятие и установка панели приборов», с. 247).

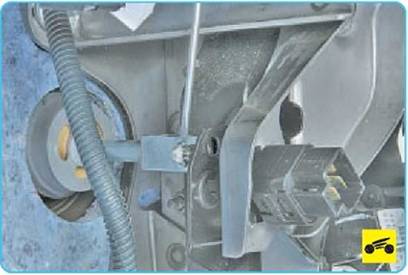

8. Извлеките пружинный шплинт из пальца вилки толкателя вакуумного усилителя тормозов.

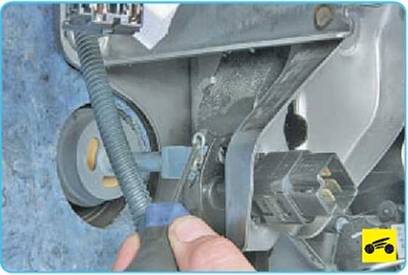

9. Сожмите фиксатора пальца...

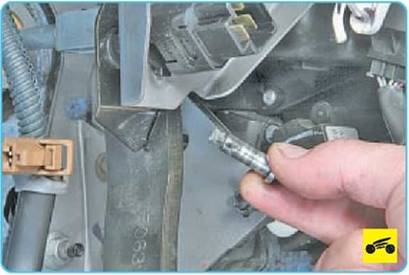

10. ...и выньте палец из отверстий педали и вилки толкателя.

11. Отверните четыре гайки крепления кронштейна вакуумного усилителя к щиту передка.

ПРИМЕЧАНИЕ

Кронштейн вакуумного усилителя прикреплен к щиту передка теми же гайками, что и кронштейн блока педалей.

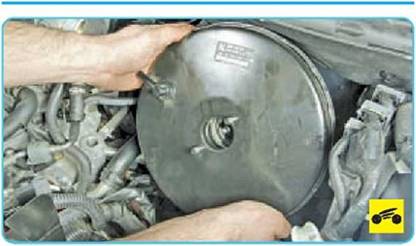

12. Снимите вакуумный усилитель вместе с кронштейном.

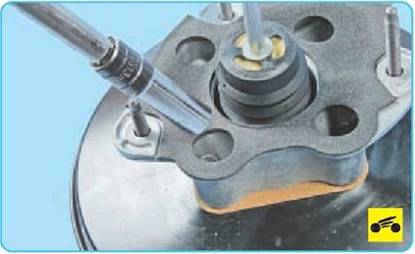

13. Отверните четыре гайки крепления кронштейна...

Сильно обжатую или поврежденную прокладку замените.

16. Установите вакуумный усилитель и все детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

При замене вакуумного усилителя тормозов замените уплотнительное кольцо главного тормозного цилиндра.
