Nissan Tiida. ЗАМЕНА ТРУБОПРОВОДА ГИДРОПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ



Вам потребуются: отвертка с плоским лезвием, шприц (резиновая груша).

Детали трубопровода гидропривода вы­ключения сцепления (питающий шланг, верхнюю и нижнюю трубки, демпфер) мож­но заменить в отдельности.

Для замены питающего шланга гидро­привода выключения сцепления выполните следующее.





1.    Снимите корпус воздушного фильтра (см. «Снятие и установка корпуса воздуш­ного фильтра», с. 106).

2.    Откачайте, например, большим меди­цинским шприцем тормозную жидкость из бачка главного тормозного цилиндра, питающего гидропривод выключения сцеп­ления.

ПРИМЕЧАНИЕ

На автомобилях с механической коробкой передач бачок, общий для главных цилинд­ров тормозов и выключения сцепления, со­стоит из трех отдельных секций: двух - для раздельных контуров гидропривода тормо­зов и одной - для гидропривода выключения сцепления.

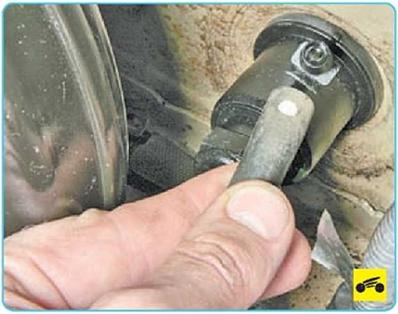

3.   Отсоедините питающий шланг от пат­рубка главного цилиндра привода выклю­чения сцепления...











4.    ...затем отсоедините питающий шланг от патрубка бачка главного тормозного ци­линдра и снимите шланг.





5.    Подденьте отверткой и извлеките пру­жинный фиксатор наконечника трубки гид­ропривода выключения сцепления.





6.  Отсоедините наконечник трубки от шту­цера главного цилиндра привода выключе­ния сцепления.



Для наглядности часть дальнейших опера­ций показана на снятом трубопроводе гидро­привода выключения сцепления.





7.    Подденьте отверткой и приподнимите пружинный фиксатор наконечника трубки...





8.          ...отсоедините наконечник трубки от демпфера и снимите шланг.





9.  Для снятия трубки от демпфера до ра­бочего цилиндра выключения сцепления подденьте отверткой пружинный фиксатор наконечника трубки со стороны демпфера...





10.     ...и отсоедините наконечник трубки от патрубка демпфера.









11. Отожмите пружинный фиксатор...





12.      ...и отсоедините наконечник шланга от патрубка переходника рабочего цилинд­ра выключения сцепления.

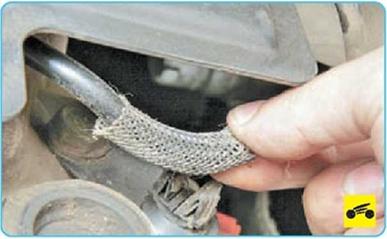

13.      Извлеките шланг из держателя на кронштейне кузова и снимите шланг.

14.  Установите детали в порядке, обрат­ном снятию, и удалите воздух из гидропри­вода (см. «Замена рабочей жидкости в гид­роприводе выключения сцепления», с. 117).
