Kia Cerato. СНЯТИЕ И УСТАНОВКА ПРИЕМНОЙ ТРУБЫ ДВИГАТЕЛЯ G4FC

Вам потребуются: торцовая головка «на 19», отвертка с плоским лезвием.

1              Снимите защиту картера двигателя



2

Нажав на фиксатор, отсоедините колодку жгута проводов управляющего датчика кон­центрации кислорода от колодки моторного жгута проводов.

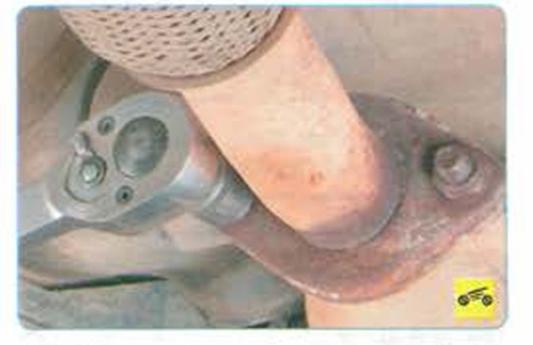

4.         Выверните два болта крепления фланца выпускного коллектора к приемной трубе, разъедините фланцы и снимите прокладку.

5.         Отверните две гайки крепления фланца приемной трубы к фланцу дополнительного глушителя.

ПОЛЕЗНЫЙ СОВЕТ

Перед отворачиванием гаек крепления фланца приемной трубы к выпускному кол­лектору очистите металлической щеткой от грязи и ржавчины выступающие розьбо- вые концы шпилек и обработайте их легко­проникающей смазкой.








7.          .. снимите со шпилек металлоармиро ванную прокладку...

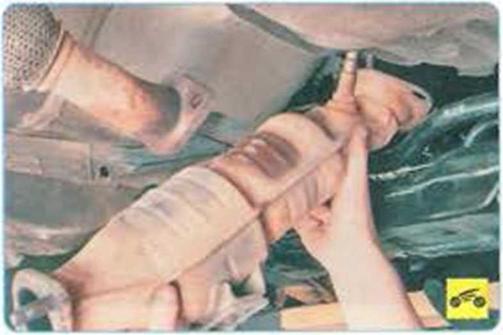

8.          ...и извлеките приемную трубу.

9.          Установите приемную трубу в последовательности, обратной снятию.

ПРЕДУПРЕЖДЕНИЕ

Прокладки фланцев приемной трубы замените новыми.





Kia Cerato. ЗАМЕНА ДОПОЛНИТЕЛЬНОГО ГЛУШИТЕЛЯ ДВИГАТЕЛЯ G4FC

Вам потребуется ключ «на 14» .

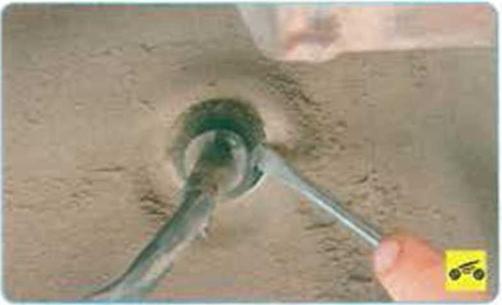

1 Подденьте отверткой резиновую заглуш­ку жгута проводов диагностического датчика концентрации кислорода, и извлеките заглуш­ку из отверстия в кузове.

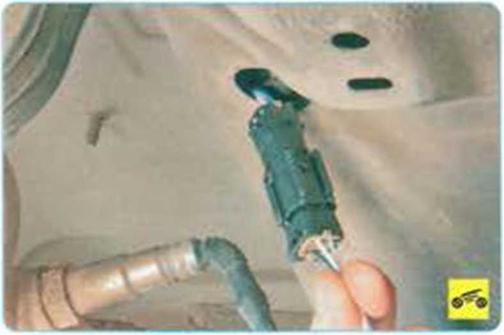

2.         Извлеките из отверстия в кузове колодку жгута проводов.





3              Нажмите на фиксатор колодки жгута про­водов диагностического датчика концентра­ции кислорода...

4. ...и отсоедините колодку.

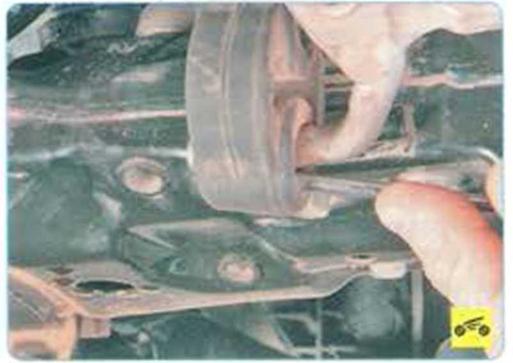

5             Сдвиньте отверткой две подушки крепления дополнительного глушителя с кронштейнов глушителя, слева и справа.









6.         Отверните две гайки крепления фланца основного глушителя к фланцу дополнитель­ного глушителя...









8.         ...и снимите уплотнительную прокладку со шпилек фланца.

Заменяйте новой уплотнительную прокладку между фланцами дополнительного и основ­ного глушителей при каждой разборке со­единения, так как сильно обжатая прокладка не обеспечит надежного уплотнения.

9.         Отверните две гайки крепления фланца приемной трубы к фланцу дополнительного глушителя.





10.          ...и снимите дополнительный глушитель с автомобиля.

11.          Установите дополнительный глушитель в порядке, обратном снятию.



Kia Cerato. ЗАМЕНА ОСНОВНОГО ГЛУШИТЕЛЯ ДВИГАТЕЛЯ G4FC



Вам потребуется ключ «на 14» (лучше торцовый), отвертка.

1. Разъедините фланцы основного и допол­нительного глушителей

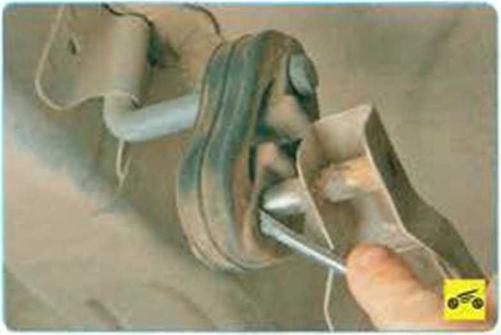

2.       Отсоедините основной глушитель от по­душек его



3.       ...и снимите основной глушитель с авто­мобиля.

4 Установите основной глушитель в поряд­ке. обратном снятию.
