Kia Cerato. СНЯТИЕ И УСТАНОВКА ВЫПУСКНОГО КОЛЛЕКТОРА ДВИГАТЕЛЯ G4FC




Возможной причиной выхода из строя вы­пускного коллектора может быть применение этилированного бензина и нерекомендованных типов моторных масел с повышенным со­держанием серы и фосфора.

Между фланцами головки блока цилинд­ров и выпускного коллектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.

Вам потребуются: ключи «на 10», «на 14», «на 22», торцовая головка «на 14».

1.     Снимите декоративный кожух двигателя

(см -Снятие и установка декоративного кожу­ха двигателя», с 65).

2.     Снимите защиту картера двигателя








3.     Выверните три болта крепления термо­экрана выпускного коллектора.

ПРИМЕЧАНИЕ



4. Снимите термоэкран.

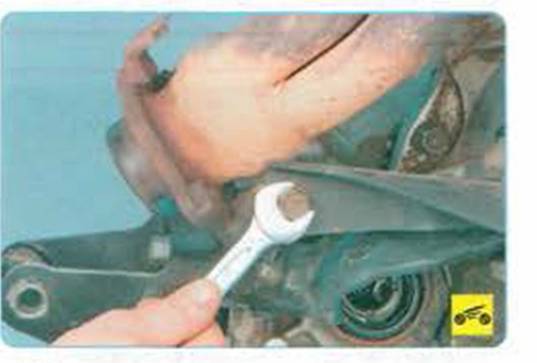

5.     Выверните два болта крепления фланца выпускного коллектора к приемной трубе.

6. Разъедините фланцы...

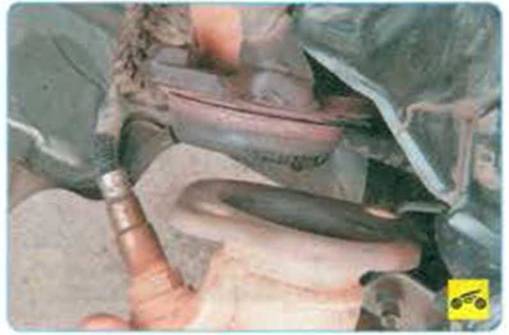

7.... и снимите прокладку.




8.     Выверните бол» крепления выпускного к защитному термоэкрану.






9 Отверните девять гаек крепления выпуск­ного коллектора к головке блока цилиндров...

ПРИМЕЧАНИЕ

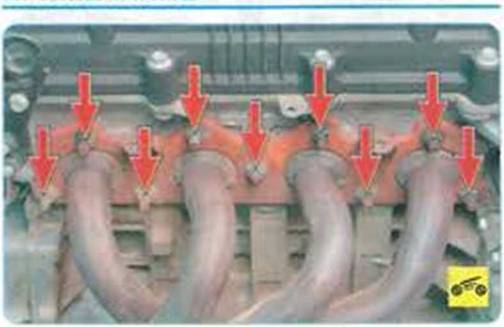

Так расположены гайки крепления выпускного коллектора к головке блока цилиндров.

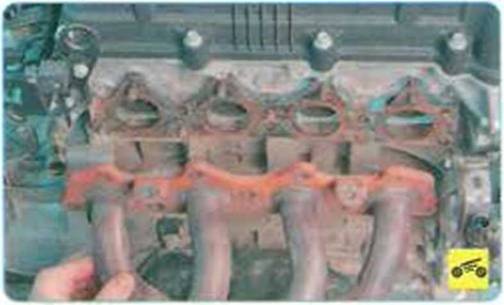

10.       ...и извлеките выпускной коллектор из моторного отсека






11.       Снимите со шпилек уплотнительную прокладку.

12.       Установите выпускной коллектор и все снятые детали в порядке, обратном снятию.

Прокладку между фланцами выпускного кол­лектора и головки блока цилиндров замени­те новой.
