Радиатор подлежит замене при обнаружении течи охлаждающей жидкости.
ПРЕДУПРЕЖДЕНИЕ_________________
Снимайте радиатор только на холодном двигателе.
Вам потребуются: отвертка с плоским лезвием, пассатижи, ключи «на 10» и «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
 2 Слейте охлаждающую жидкость из радиатора и двигателя 3. Снимите воздухозаборник и воздуховод воздушного фильтра |
 |
4 Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу и снимите шланг с патрубка радиатора.
Снимите элекгровентилятор радиатора ().
 |
6 Выверните по одному болту крепления кронштейнов радиатора с обеих его сторон...
 |
|

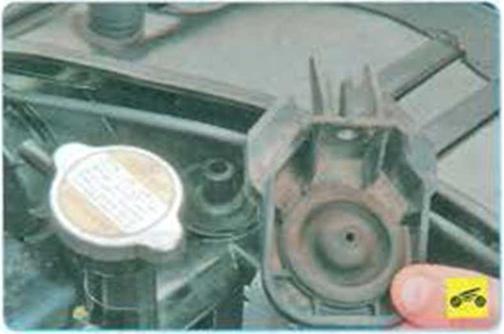

7. ...и снимите кронштейны радиатора.
|
|
8. Ослабьте хомут крепления жгута проводов на левом бачке радиатора и отведите жгут Проводов в Сторону 9. Сдвиньте верхнюю часть радиатора в моторный отсек.
|
10. Слегка наклоните радиатор в
направлении двигателя и, отжав фиксаторы, освободите верхние опоры
конденсора из кронштейнов на бачках радиатора.
11. Аналогично освободите нижние опоры конденсора.
12.
Выведите верхний край радиатора из-под верхней рамки радиатора, наклонив его в направлении двигателя, и извлеките радиатор из моторного отсека.
|
ПРИМЕЧАНИЕ
|
На штифты нижнего крепления бачка радиатора надеты резиновые подушки нижних опор, устанавливаемые в отворстия кронштейнов в нижней поперечине рамки радиатора. Снимите их со штифтов или выньте из кронштейнов поперечины, если они остались в отверстиях, и осмотрите их. Сильно обжатые и затвердевшие подушки замените.
13. Осмотрите полушки верхних опор радиатора. Сильно деформированные подушки замените.
14 Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор
15. Проверьте герметичность радиатора, для чего затушите его патрубки, подведите к нему воздух под давлением 0.1 МПа и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
16. Установите электровентилятор и радиатор системы охлаждения двигателя в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей
жидкости, перед установкой шлангов смажь-
то патрубки радиатора тонким слоем силиконового герметика.
17. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки
