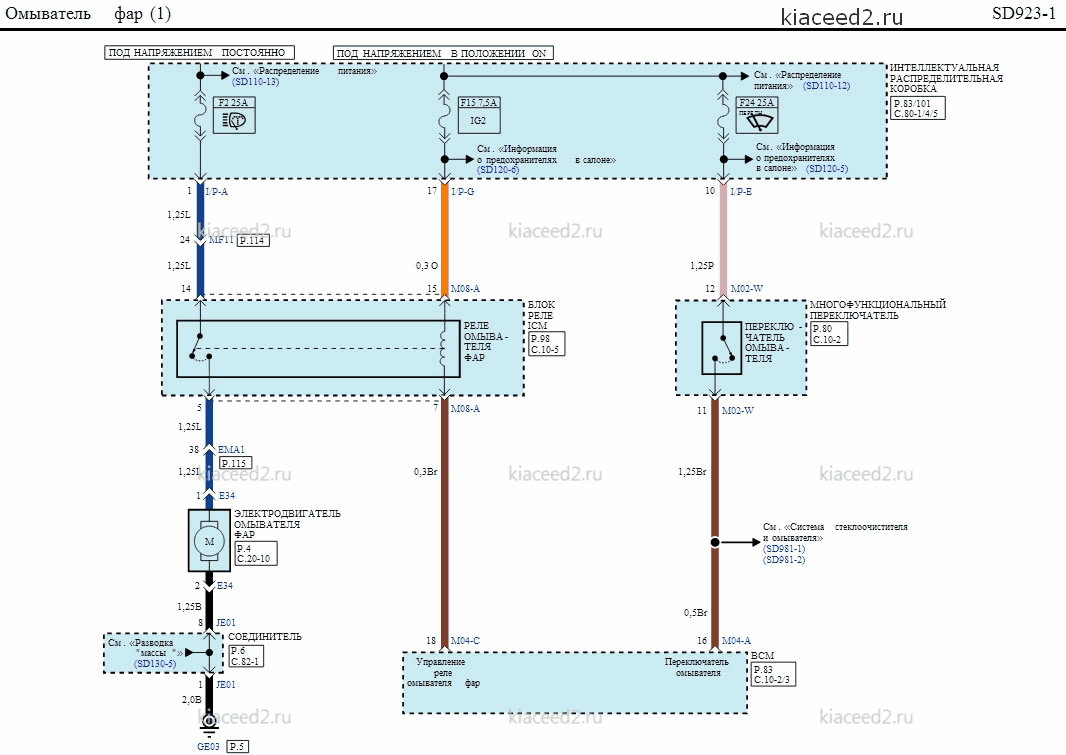

Киа Сид. Электросхема - Омыватель фар

Киа Сид. Электросхема - Система коррекции угла наклона фар (HLLD)

Описание цепи

Управление приводом коррекции наклона передних фар осуществляется с помощью выключателя , если ключ зажигания находится в положении IG2 или выше .

Привод корректирует направление луча (в вертикальной плоскости) передних фар в зависимости от условий движения и нагрузки автомобиля для обеспечения видимости и безопасности движения . Если положение транспортного средства выходит за установленные пределы при посадке/высадке нескольких пассажиров или загрузке груза, производится соответствующая регулировка угла наклона фар для обеспечения надлежащего направления луча.

• Переключатель коррекции наклона передних фар (HLLD)
После включения зажигания переключатель коррекции наклона передних фар может быть переведен в положение 0-6. Выходной сигнал (переменное напряжение ) зависит от выбранного уровня на переключателе корректора фар.

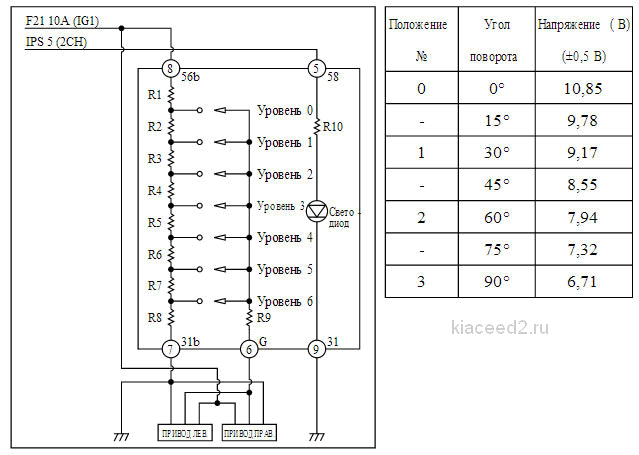

[Внутренняя диаграмма переключателя коррекции наклона фар ]

• Привод корректора наклона фар (HLLD)
Привод корректора наклона фар (HLLD) встроен в фару . Он включает электродвигатель и корректирует направление луча света фары (в вертикальной плоскости ) в соответствии с определенным для каждого уровня переключателя корректора фар переменным напряжением .
