Киа Сид. Электросхема - Противотуманные фары / фонари

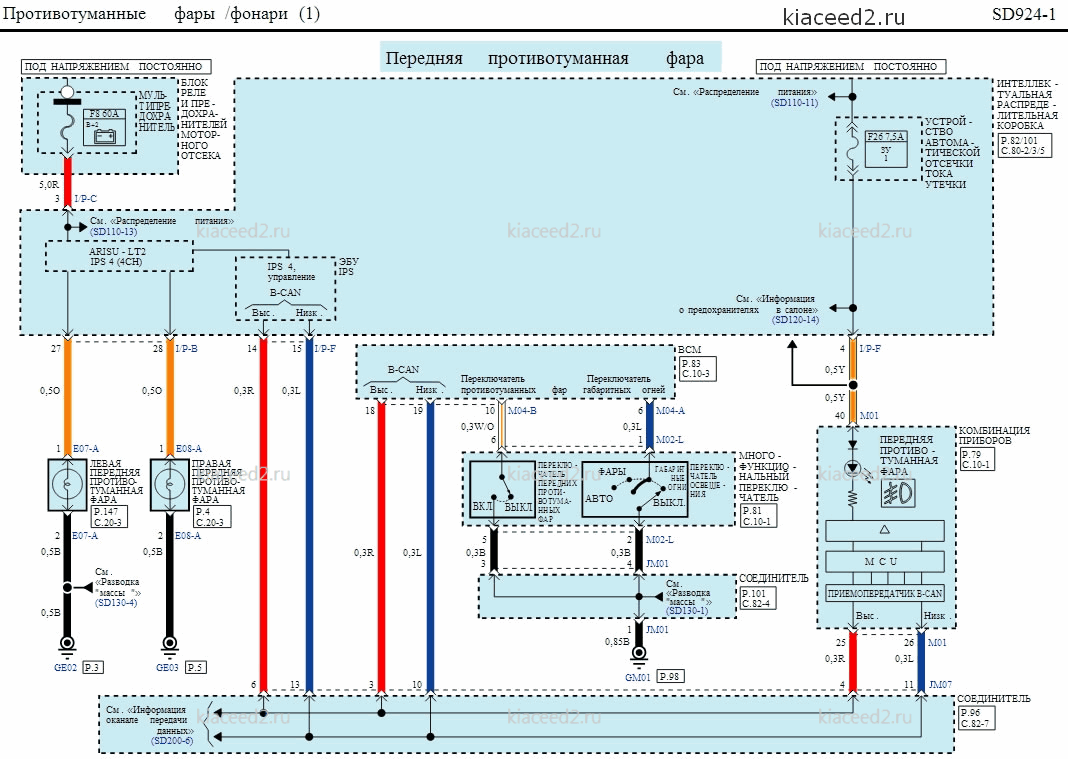

Передняя противотуманная фара

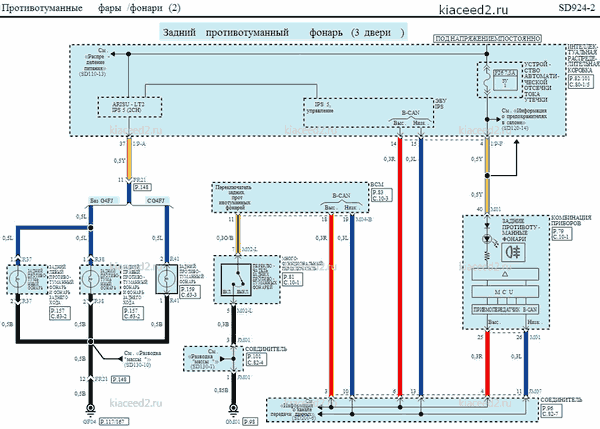

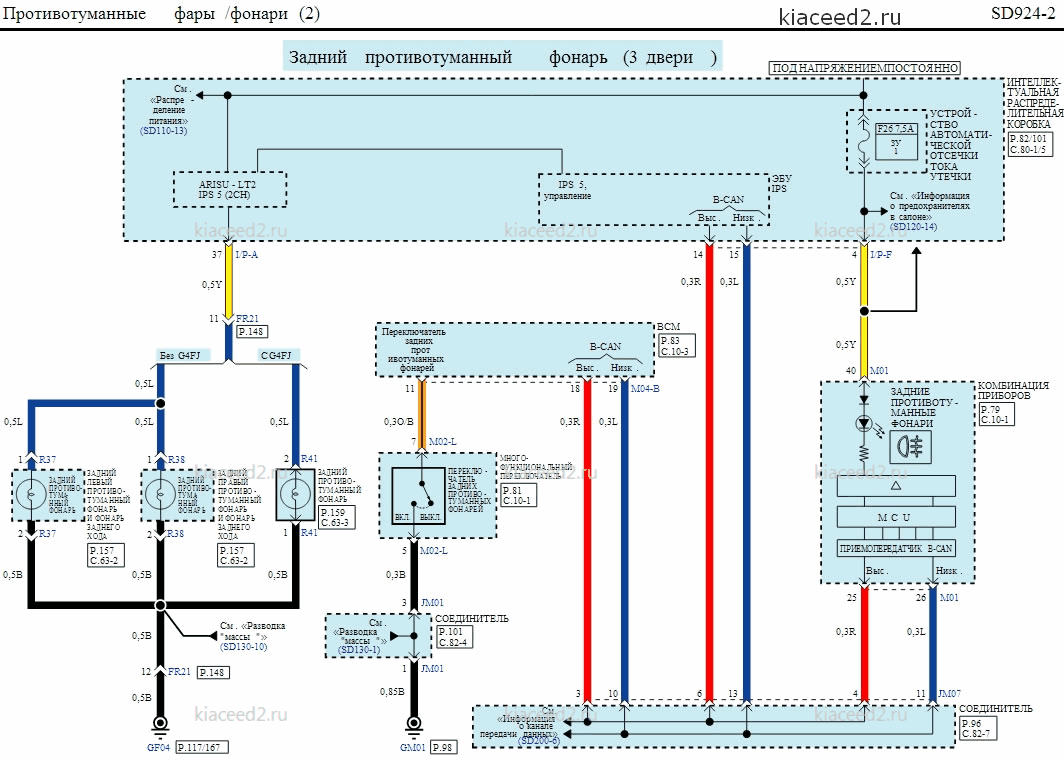

Задний противотуманный фонарь (3 двери)

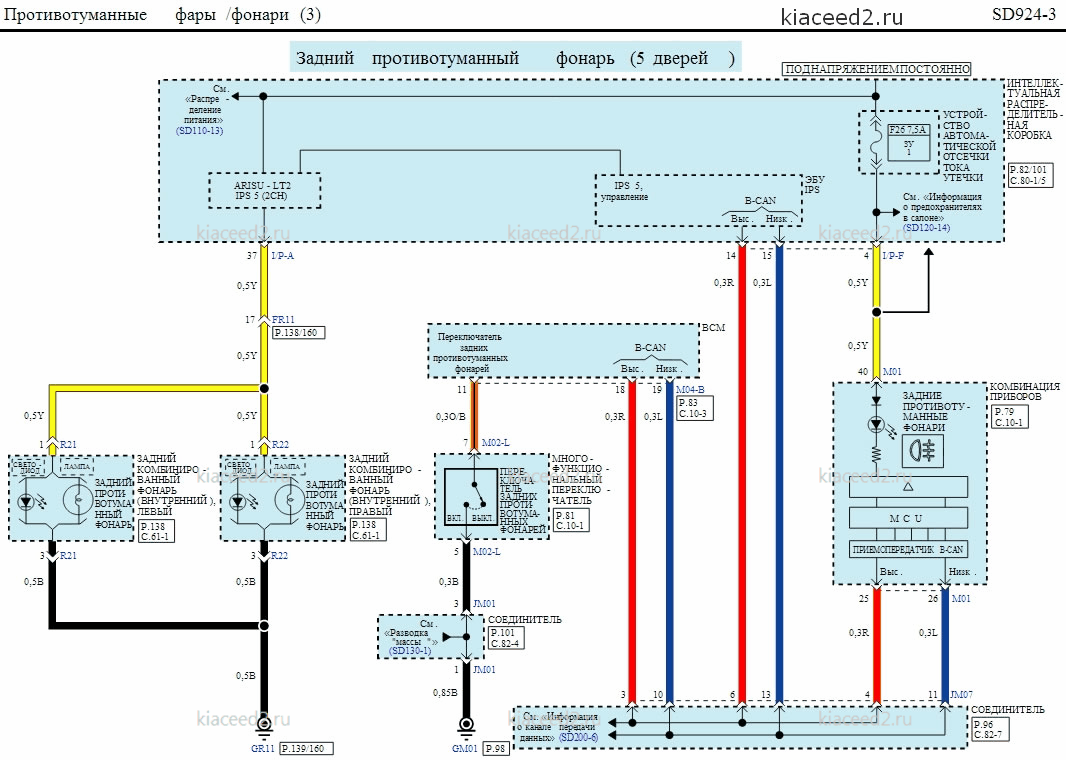

Задний противотуманный фонарь (5 дверей)

Описание цепи

Цепь противотуманных фар используется для предотвращения ДТП в условиях недостаточной видимости вследствие тумана, снегопада или дождя . Для включения противотуманных фар, переведите переключатель освещения в положение TAIL (габаритные огни) (M02-L: № 1 и 2) и замкните переключатель противотуманных фар (M02-L: № 6 и 5). После этого в ВСМ поступает сигнал, который передается далее по шине CAN комбинации приборов блоку управления IPS. MICOM в комбинации приборов включает индикатор, а ЭБУ IPS подает команду ARISU-LT2 на включение противотуманных фар .

• Проверка цепи противотуманных фар на наличие короткого замыкания

1. Выключите зажигание, отсоедините вывод (-) от АКБ.

2. Отсоедините разъемы от интеллектуальной распределительной коробки, отвечающие за левую/правую, противотуманную фару.

3. Проверьте сопротивление в проводах от интеллектуальной распределительной коробки до левой /правой противотуманной фары и до «массы» кузова . Нормальное состояние : при близительно

4. Проверьте результат.

1) Нормальное состояние: замените интеллектуальную распределительную коробку и повторите проверку.
2) Отклонение: В случае короткого замыкания противотуманных выполните их ремонт или замену.

Интеллектуальная распределительная коробка регистрирует нагрузку на лампы при их включении . В случае короткого замыкания противотуманных фар на «массу» в течение 150 мс регистрируется код ошибки «короткое замыкание цепи противотуманных фар ». (Сохраняется только код ошибки , контрольные лампы не загораются .)

• Проверка многофункционального переключателя.

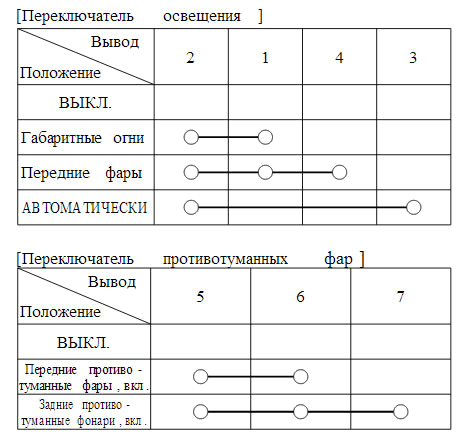

Проверьте проводимость между выводами при каждом положении многофункционального переключателя . Если проводимости нет , замените многофункциональный переключатель
