Киа Сид. Электросхема - Автоматическое управление осветительными приборами

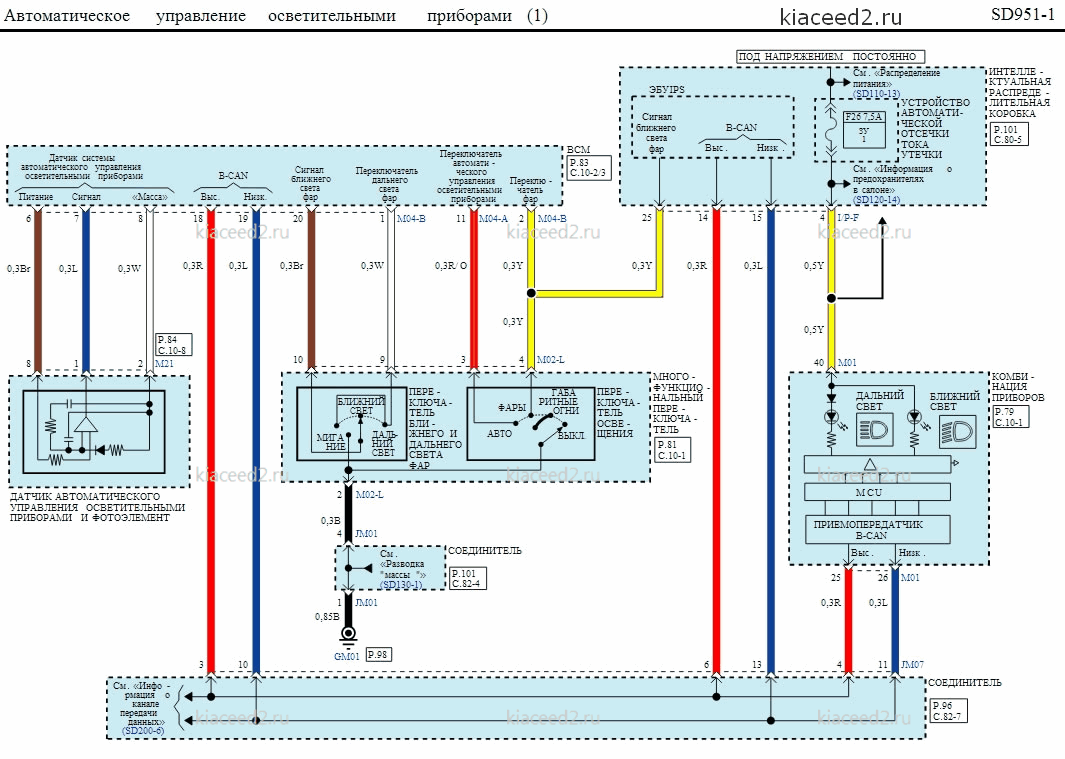

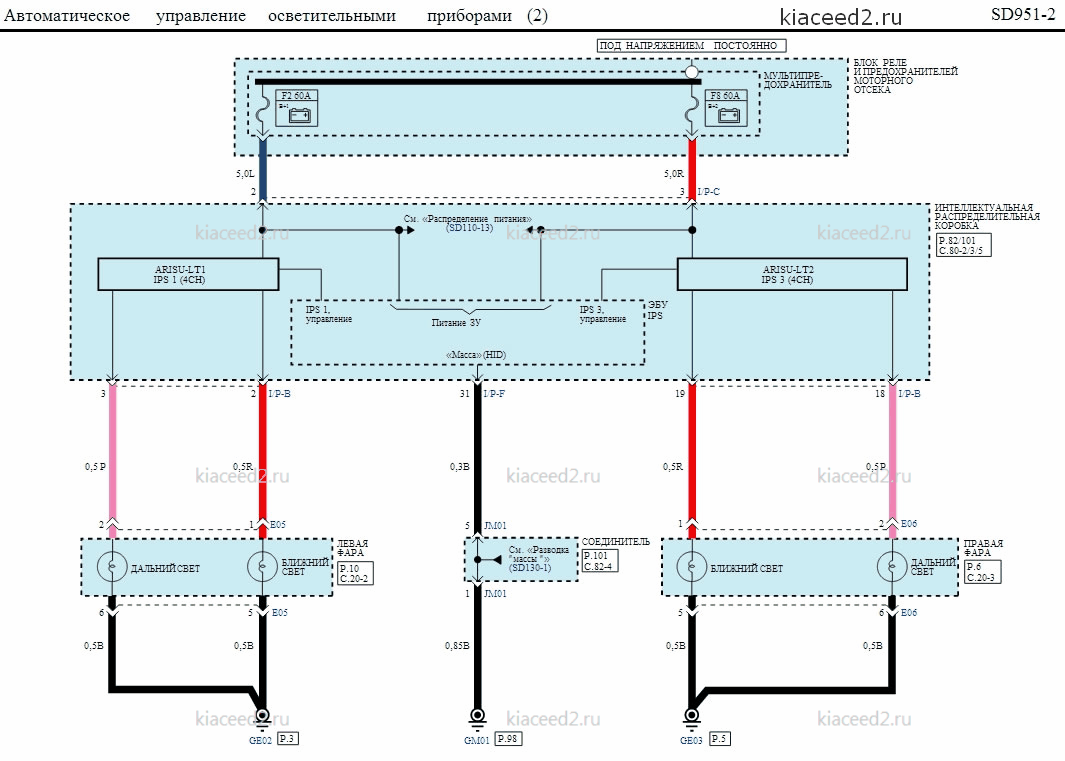

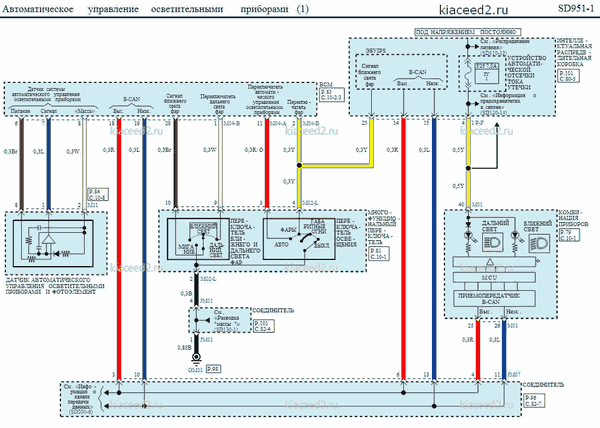

Описание цепи

Управление системой осуществляется посредством обмена данными между блоками по сети. Управление передними фарами осуществляется с помощью блокa IPS и IPS 1, 3 (4СН) в интеллектуальной распределительной коробке. Для работы системы автоматического включения световых приборов замок зажигания должен быть переведен в положение ON или выше. Автоматический режим переключателя освещения позволяет автоматически управлять передними фарами и габаритными огнями в зависимости от условий движения (дождь , снег, ночь, тоннель ). Освещенность окружающей среды регистрирует датчик автоматического управления осветительными приборами и фотоэлемент .

Внимание

1. Не помещайте предметы на датчик.
2. Во время тумана , дождя или в пасмурную погоду используйте ручной режим .
3. Время автоматического включения выключения осветительных приборов меняется в зависимости от условий окружающей среды (погоды, климата).
4. Используйте этот режим на рассвете и закате. Управляйте переключателем освещения вручную.
5. Тонированное или другое покрытие стекла может привести к неправильному функционированию датчика .

• Переключатель света фар / мигания дальним светом : БЛИЖНИЙ СВЕТ
При переводе переключателя освещения в положение AUTO (автоматический режим ). когда переключатель света фар и мигания дальним светом установлен на LOW (ближний ) в ВСМ поступает сигнал, который передается далее по шине CAN комбинации приборов блоку управления IPS.

• Переключатель света фар / мигания дальним светом : ДАЛЬНИЙ СВЕТ

При переводе переключателя освещения в положение AUTO, когда переключатель света фар и мигания дальним светом установлен на HIGH (дальний ), в ВСМ поступает сигнал . который передается далее по шине CAN комбинации приборов блоку управления IPS. MICOM в комбинации приборов включает индикатор дальнего света, а блок управления IPS подает команду IPS 1, 3 (4СН) для включения фар (дальнего света ). Результат контроля и диагностики посылается в ВСМ через шину CAN.

• Переключатель света фар / мигания дальним светом : МИГАНИЕ
Потяните переключатель света фар мигания дальним светом на себя 2 ~ 3 раза для предупреждения водителей других автомобилей и включения фар дальнего света и индикатора дальнего света на комбинации приборов . Эта функция может использоваться вне зависимости от положения переключателя освещения .

• Функция управления - сбой CAN
При сбое CAN (сети контроллеров ) и включенном зажигании интеллектуальная распределительная коробка принудительно включает передние фары (ближний свет ) для обеспечения безопасности водителя .

• Проверка многофункционального переключателя

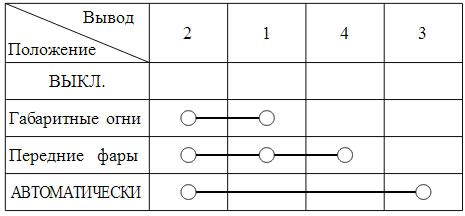

Проверьте проводимость межд у выводам и в каждом положении многофункционального переключателя . Если проводимости нет, замените многофункциональный переключатель .

[Переключатель освещения]

[Переключатель света фар и мигания дальним светом]
