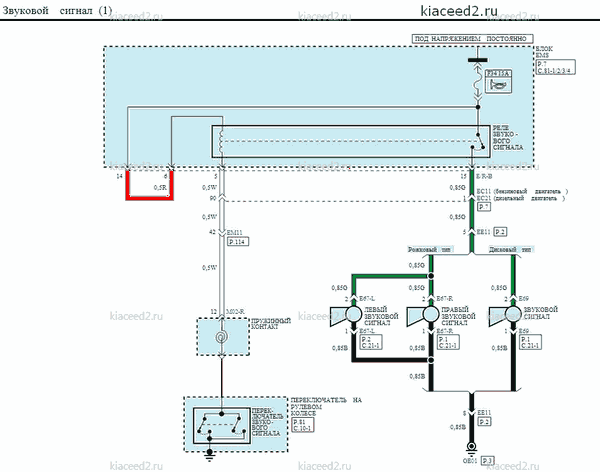

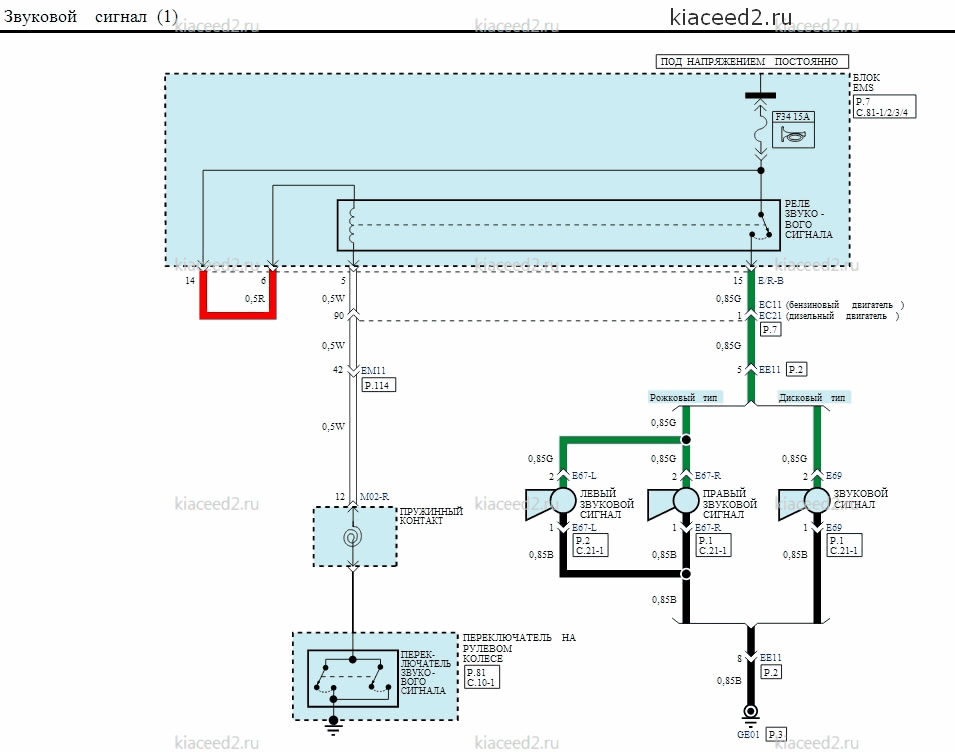

Киа Сид. Электросхема - Звуковой сигнал

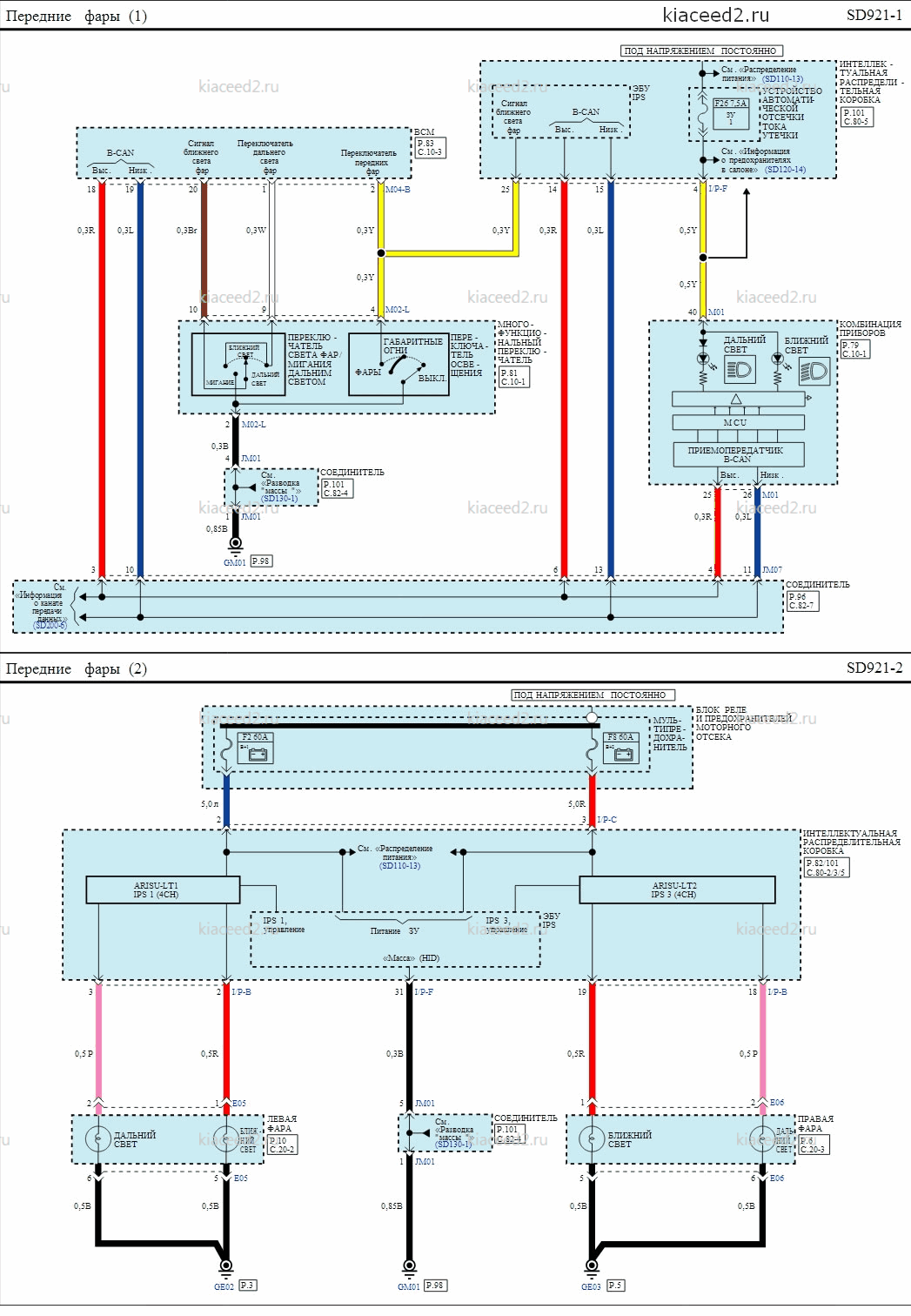

Киа Сид. Электросхема - Передние фары

Описание цепи

Управление системой осуществляется посредством обмена данными между блоками по сети. Управление передними фарами осуществляется с помощью блока IPS и IPS 1, 3 (4СН) в интеллектуальной распределительной коробке .

Для работы передних фар ключ зажигания должен быть переведен в положение ON или выше. Поверните переключатель света фар на многофункциональном переключателе в положение HEAD (передние фары ) и выберите LOW HIGH (ближний дальний ) переключателем света фар и мигания дальним светом . Переключатель света фар и мигания дальним светом обычно установлен в положение LOW ( ближний ).

• Переключатель света фар и мигания дальним светом: БЛИЖНИЙ СВЕТ
При переводе переключателя света в положение HEAD (фары). когда переключатель света фар и мигания дальним светом установлен на LOW (ближний), в ВСМ поступает сигнал, который передается далее по шине CAN комбинации приборов блоку управления IPS. MICOM в комбинации приборов включает индикатор ближнего света, а блок управления IPS подает команду IPS 1, 3 (4СН) для включения фар (ближний свет). Результат контроля и диагностики посылается в ВСМ через шину СAN.

• Переключатель света фар и мигания дальним светом : ДАЛЬНИЙ СВЕТ
При переводе переключателя света в положение HEAD (фары ), когда переключатель света фар и мигания дальним светом установлен на HIGH (дальний ), в ВСМ поступает сигнал, который передается далее по шине CAN комбинации приборов блоку управления IPS. MICOM в комбинации приборов включает индикатор дальнего света, а блок управления IPS подает команду IPS 1, 3 (4СН) для включения фар (дальнего света ). Результат контроля и диагностики посылается в ВСМ через шину СAN .

• Переключатель света фар и мигания дальним светом: МИГАНИЕ
Потяните переключатель света фар мигания дальним светом на себя 2 ~ 3 раза для предупреждения водителей других автомобилей и включения фар дальнего света и индикатора дальнего света на комбинации приборов . Эта функция может использоваться вне зависимости от положения переключателя освещения .

• Функция сопровождения светом фар
Эта система осуществляет освещение пути водителя при оставлении им транспортного средства в ночное время .

1. Если повернуть ключ зажи гания в положение АСС или OFF при включенных фарах, передние фары (и или задние фонари) продолжат гореть в течение примерно 20 минут.
2. Если открыть и снова закрыть дверь водителя , фары выключатся через 30 секунд .
3. Фары можно выключить двойным нажатием кнопки блокировки на передатчике (или электронном ключе ) или поворотом переключателя освещения в положение OFF ( выключено) или Auto (автоматически).

• Функция управления - сбой CAN
При сбое CAN (сети контроллеров) и включенном зажигании интеллектуальная распределительная коробка принудительно включает передние фары (ближний свет) для обеспечения безопасности водителя .

• Проверка многофункционального переключателя
Проверьте наличие проводимоети между выводами в каждом положении многофункционального переключателя . Если проводимость отсутствует, многофункциональный переключатель необходимо заменить.

Переключатель освещения

Переключатель света фар и мигания дальним светом
