Киа Сид. Кондиционер - устройство

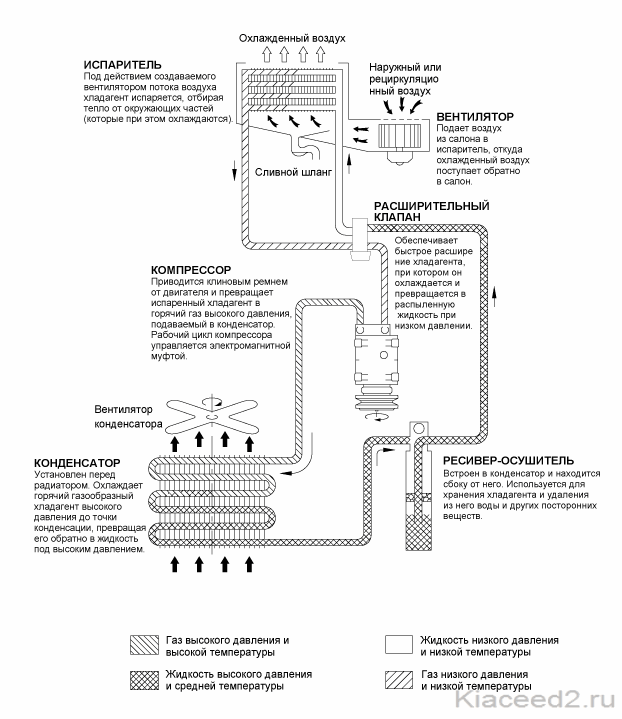

Схема работы кондиционера

Устройство системы кондиционироания

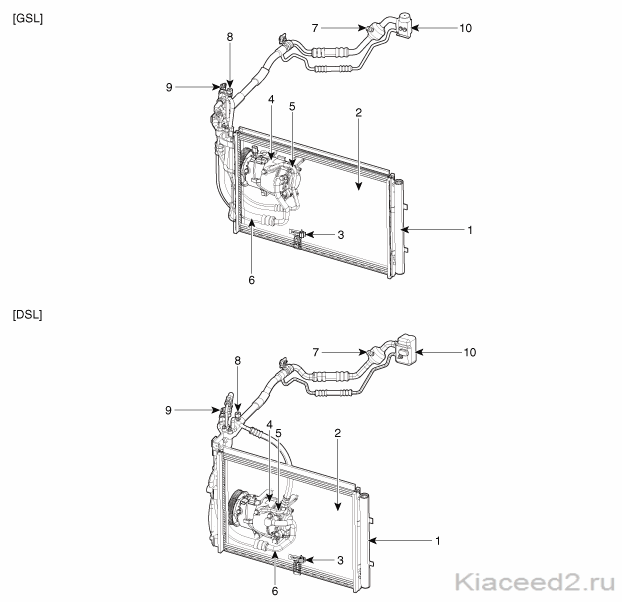

ОТСЕК ДВИГАТЕЛЯ

1. Ресивер-осушитель
2. Конденсатор
3. Датчик температуры наружного воздуха
4. Компрессор
5. Нагнетательный шланг

6. Узел трубок всасывания и трубок жидкого хладагента
7. Сервисное отверстие (низкое давление)
8. Сервисное отверстие (высокое давление)
9. Датчик давления в кондиционере (APT)
10. Регулирующий вентиль

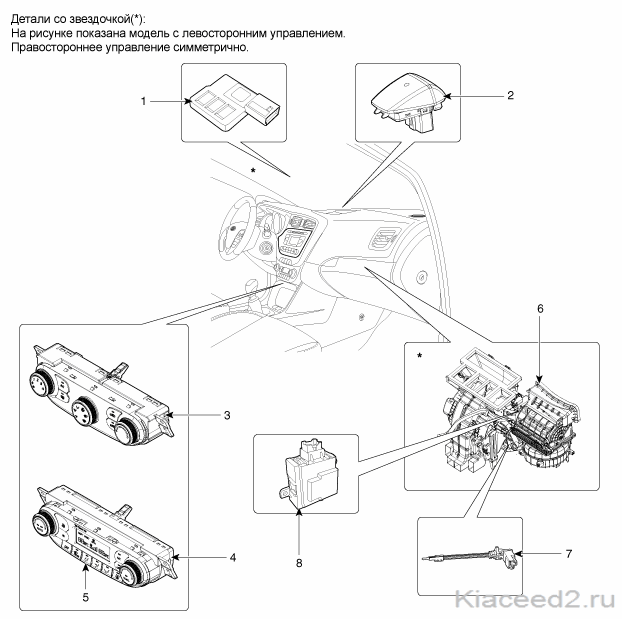

САЛОН

1. Датчик автоматического обогревателя стекла
2. Фотоэлемент
3. Отопитель и блок управления системой кондиционирования (ручной режим)
4. Отопитель и блок управления системой кондиционирования (DATC с аудиосистемой)

5. Датчик температуры в салоне
6. Блок отопителя и вентилятора
7. Датчик температуры испарителя
8. Ионизатор на комбинации приборов
