Киа Сид. Замена видеокамеры заднего вида

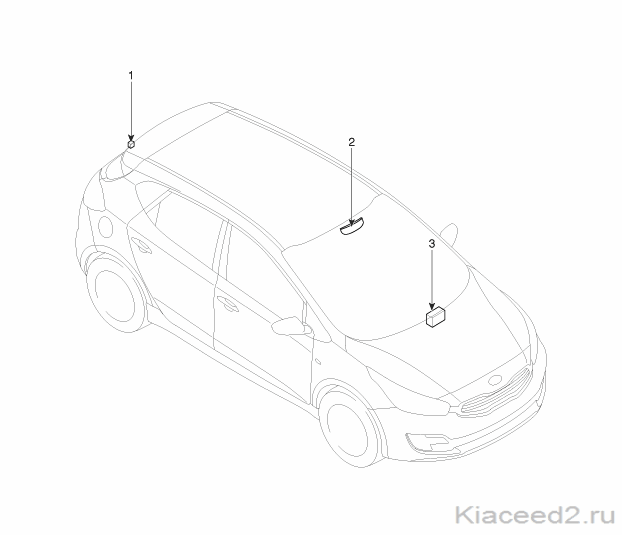

1. Камера заднего вида
2. Внутреннее зеркало заднего вида с экраном камеры заднего вида

3. Монитор аудиовизуального головного устройства

Вид обстановки позади автомобиля, воспринимаемый камерой заднего вида, выводится на монитор головного устройства аудиовизуальной системы или на правую сторону внутреннего зеркала заднего вида.

Камера заднего вида является вспомогательным устройством, позволяющим следить за обстановкой в мертвой зоне обзора позади автомобиля.

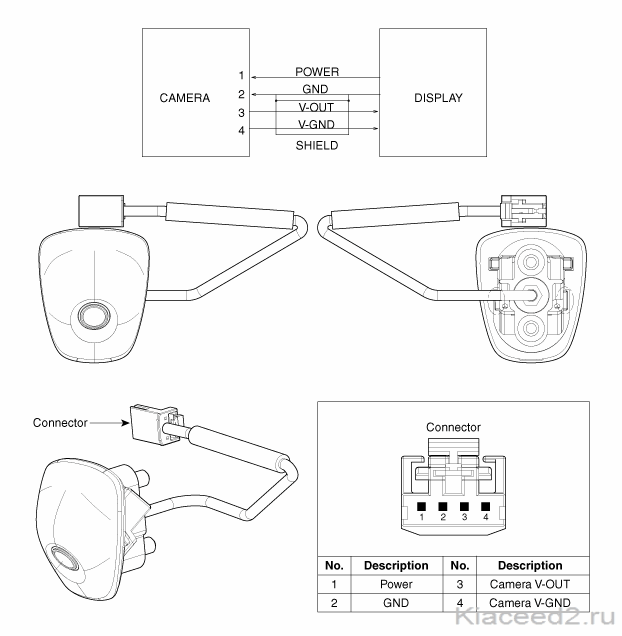

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Откройте крышку багажника и снимите ее обшивку.

3. Отсоедините разъем (A) проводки камеры заднего вида и отверните две гайки.

4. Снимите камеру заднего вида (A).

Установка

1. Установите на место камеру заднего вида и соедините разъем.

2. Установите обшивку крышки багажника.
