Киа Сид. Замена лампы подсветки багажника

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите плафон (A) багажника с помощью отвертки или специального съемника.

3. Отсоедините разъем (B).

4. При необходимости замените лампу фонаря багажника.

Установка

1. Установите плафон багажника.

2. Подсоедините отрицательный (-) вывод аккумуляторной батареи.

Киа Сид. Регулятор угла света фар и его выкючатель

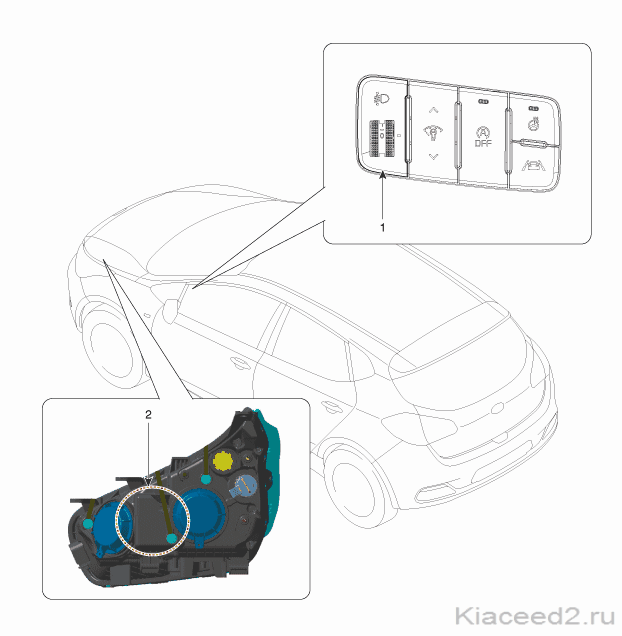

1. Переключатель управления уровнем фар

2. Привод наклона передних фар
(встроен в блок-фару)

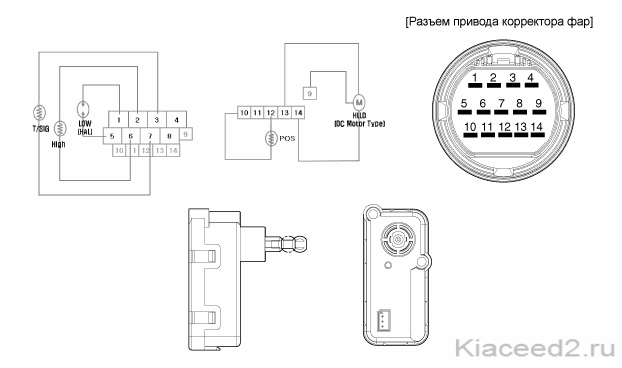

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Выключатель устройства регулировки угла наклона фар

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите нижнюю часть передней панели

3. Выверните винты и снимите блок переключателей (A) надставки панели приборов.

Проверка

1. Снимите узел выключателей из нижней части передней панели.

2. Присоедините положительный кабель от АКБ к выводу 3, а кабель заземления к выводу 4.

3. Измерьте напряжение между выводами 4 и 2 в каждом положении.

(Положение переключателя)

4. Если напряжение не соответствует указанным значениям, замените переключатель регулировки угла наклона фар.
