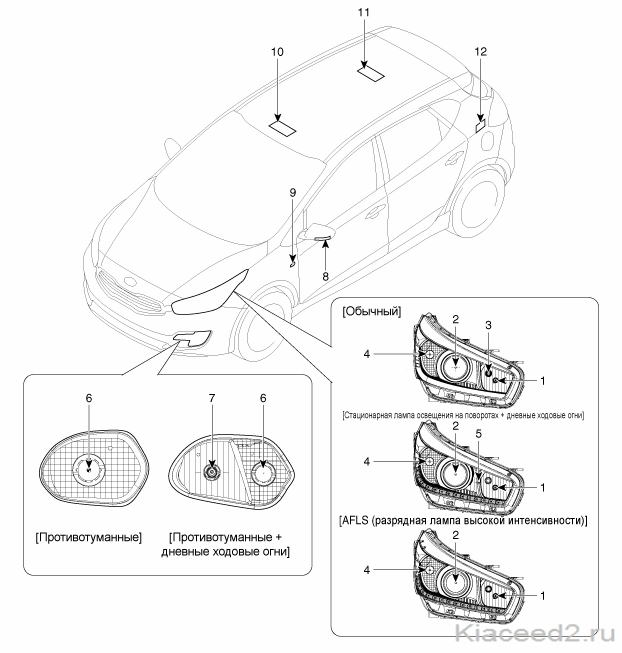

Киа Сид. Световые приборы автомобиля

1. Фара (дальний свет)
2. Фара (ближний свет)
3. Габаритный огонь
4. Указатель поворота

5. Стационарная лампа освещения на поворотах
6. Противотуманная фара
7. DRL
8. Боковой повторитель указателя поворота (наружное зеркало)

9. Лампа бокового повторителя указателя поворота
10. Плафон потолочной консоли
11. Плафон освещения салона
12. Плафон багажника

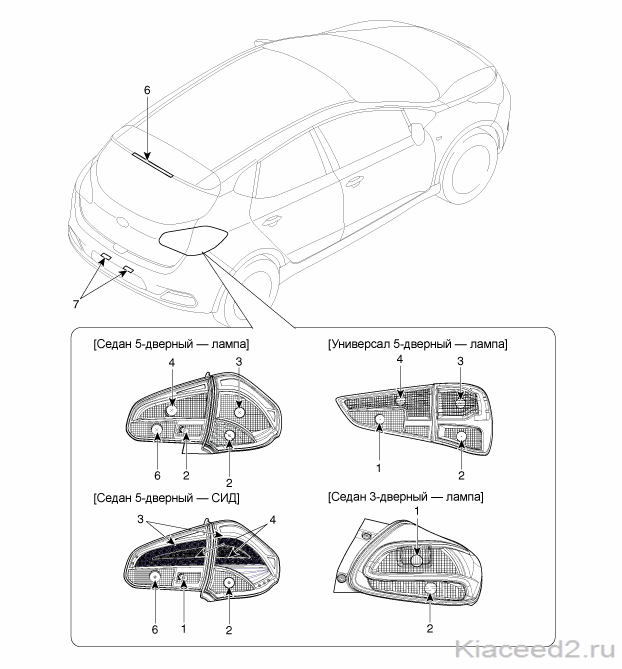

1. Фонарь заднего хода
2. Указатель поворота
3. Задний фонарь/стоп-сигнал
4. Задние габаритные фонари

5. Стоп-сигнал
6. Центральный стоп-сигнал
7. Фонарь подсветки номерного знака

Тех. характеристики

Позиция		Тип	Мощность (Вт)
Фары	Низкий	H7	55
	Низкий	D1S	35
	Высокий	H7	55
	Интеллектуальное освещение на поворотах	H7	55
	Указатели поворота	21 Вт	21
	Положение	21 Вт	21
	Фары DRL и габаритные огни	21 Вт	21
Противотуманная фара	Передняя часть	H8	35
Противотуманная фара	ЗАДНЯЯ ЧАСТЬ	21W / светодиод	21W/светодиод
Задняя комбинированная лампа	Стоп-сигнал / задний габаритный фонарь	5 Вт	5
	Стоп-сигнал / задний габаритный фонарь	Светодиод	Светодиод
	ЗАДНИЙ ФОНАРЬ	5 Вт	5
	Указатели поворота	Светодиод	Светодиод
	ФОНАРЬ ЗАДНЕГО ХОДА	Светодиод	Светодиод
Потолочная консоль	ОСВЕЩЕНИЕ ДОРОЖНОЙ КАРТЫ	10 Вт	10
САЛОН	Фонарь потолочной консоли	FESTOON	8
	Фонарь освещения салона	FESTOON	8
	Лампа освещения багажного отделения	FESTOON	8
	Лампа подсветки перчаточного ящика	FESTOON	5
	Лампа в солнцезащитном козырьке	FESTOON	5
Боковой повторитель указателя поворотов		WY5W	Лампа (WY5W)
Боковой повторитель указателя поворотов		Светодиод	Светодиод
HMSL		Светодиод	Светодиод
Фонарь подсветки номерного знака		W5W	5
Лампа освещения багажного отделения		Лампа	5

※ AFLS : Адаптивная система коррекции фар

HID: разряд высокой интенсивности

DRL: дневные ходовые огни

HMSL: верхний фонарь стоп-сигнала

Устранение неисправностей

1. Входные сигналы выключателя лампы можно проверить с помощью GDS.

2. Для проверки входных значений выключателя лампы выбрать «Body Control Module» (блок управления электрооборудованием кузова).

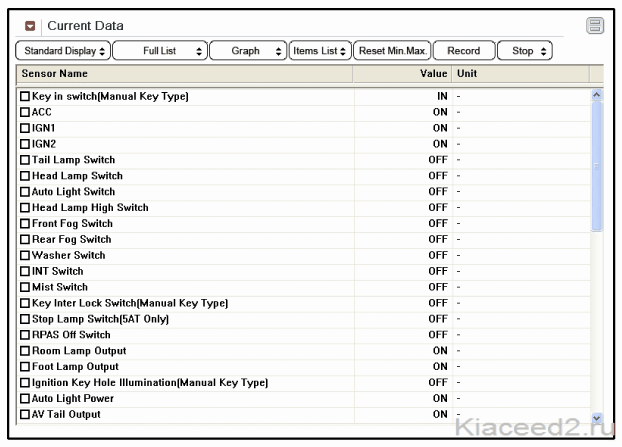

3. Для получения текущих значений входных/выходных сигналов BCM выбрать «Current DATA» (текущие данные). Меню содержит значения входных/выходных сигналов BCM: питание, лампы указателей поворота/лампы тормоза, передние фары, двери, замки, внешние зеркала, стеклоочиститель, автоматическое включение осветительных приборов, передатчики и т. п.

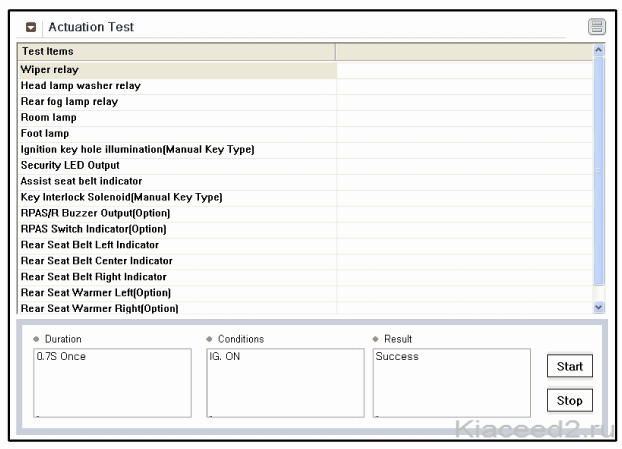

4. Для проверки входного сигнала выключателя лампы в принудительном режиме выберите пункт «Actuation test» (проверка активизации).

Признаки неисправности	Возможная причина	Способ устранения
Одна лампа не загорается (все внешние осветительные приборы)	Перегорела лампа	Замените лампу
	Неисправность патрона, проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не горят фары	Перегорела лампа	Замените лампу
	Выключатель осветительных приборов неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не горят лампы задних фонарей и лампы освещения номерного знака	Перегорела лампа	Замените лампу
	Выключатель осветительных приборов неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не горят стоп-сигналы	Перегорела лампа	Замените лампу
	Перегорел плавкий предохранитель (15 А) стоп-сигналов	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Выключатель стоп-сигналов неисправен	Отрегулируйте или замените переключатель
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Стоп-сигналы не выключаются	Выключатель стоп-сигналов неисправен	Отремонтируйте или замените выключатель
Не горят лампы приборной панели (Задние фонари горят)	Реостат неисправен	Проверьте исправность реостата
Не горят лампы приборной панели (Задние фонари горят)	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не работает лампа указателя поворотов на одной стороне	Перегорела лампа	Замените лампу
	Переключатель указателей поворота неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не горят лампы указателей поворота	Перегорела лампа	Замените лампу
	Прерыватель указателей поворота и аварийной сигнализации неисправен	Проверьте исправность прерывателя указателей поворота и аварийной сигнализации
	Переключатель указателей поворота неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не горят лампы аварийной сигнализации	Перегорела лампа	Замените лампу
	Прерыватель указателей поворота и аварийной сигнализации неисправен	Проверьте исправность прерывателя указателей поворота и аварийной сигнализации
	Выключатель аварийной сигнализации неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Частота мигания слишком низкая или слишком высокая	Мощность ламп ниже или выше указанной	Замените лампы
Частота мигания слишком низкая или слишком высокая	Прерыватель указателей поворота и аварийной сигнализации неисправен	Проверьте исправность прерывателя указателей поворота и аварийной сигнализации
Не горят фонари заднего хода	Перегорела лампа	Замените лампу
	Выключатель фонаря заднего хода (модификация с механической коробкой передач) неисправен	Проверьте исправность переключателя
	Переключатель диапазонов работы коробки передач (модификация с автоматической коробкой передач) неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Лампа освещения салона не загорается	Перегорела лампа	Замените лампу
	Переключатель лампы освещения салона неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Противотуманные фары не горят	Перегорела лампа	Замените лампу
	Переключатель противотуманных фар неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Задние противотуманные фонари не горят	Перегорела лампа	Замените лампу
	Переключатель задних противотуманных фонарей неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Индивидуальная лампа не загорается	Перегорела лампа	Замените лампу
	Переключатель индивидуальной лампы неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не горит фонарь багажника	Перегорела лампа	Замените лампу
	Неисправен выключатель фонаря багажника	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
