Киа Сид. Система HAND FREE - устройство и принцип работы

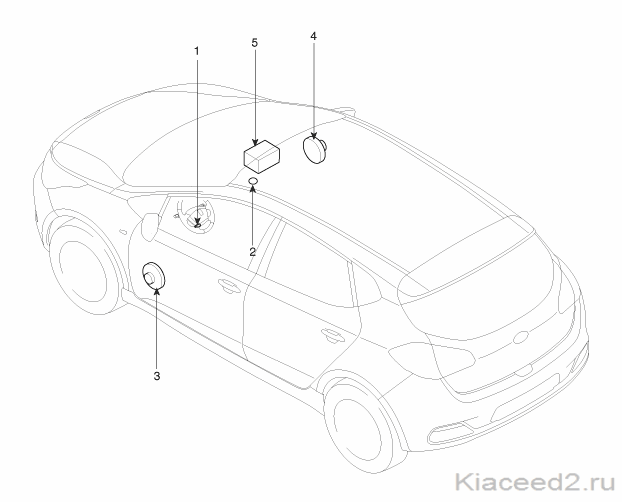

hand free


1. Выключатель громкой связи
2. Микрофон
3. Передний левый динамик
 		 4. Передний правый динамик
5. Головное устройство аудиосистемы (управление громкой связью)



※ Нет разъема громкой связи. Эта система поддерживает Bluetooth (беспроводная система).



Общие функции
•
Данная аудиосистема поддерживает работу с системой громкой связи и стереонаушниками по технологии Bluetooth®.
•
Функция громкой связи: беспроводное выполнение и прием звонков.
•
Функция стереогарнитуры: беспроводное проигрывание музыки с сотовых телефонов (поддерживающих интерфейс A2DP).
  Примечание:
•
Прежде чем приступить к использованию функций, основанных на технологии Bluetooth®, следует выполнить сопряжение телефона с автомобильной системой.
•
Система может работать только с одним выбранным (подключенным) мобильным телефоном одновременно.
•
Некоторые телефоны не полностью совместимы с данной системой.

 Устранение неисправностей

Проблема
 		 Возможная причина
 		 Заключение

Нет сопряжения
 		 Автомобильное устройство Bluetooth не находится в режиме обнаружения других устройств
 		 Войдите в режим сопряжения (поиска) устройств Bluetooth

На телефоне отключена функция Bluetooth
 		 Включите функцию Bluetooth на телефоне

Выполняется попытка сопряжения с другими системами Bluetooth
 		 Проверьте имя и адрес устройства Bluetooth (12-разрядное слово) и повторите попытку сопряжения
Например) 000B24FFF123

Ошибка ключа
 		 Введите в телефон ключ, отображаемый на дисплее аудиосистемы.

Уже зарегистрировано пять телефонов.
 		 Удалите список сопряженных телефонов

Система Bluetooth не может установить связь с телефоном.
 		 См. список IOP
※IOP: совместимые устройства

Отсутствует связь
 		 Телефон или автомобильное устройство Bluetooth не могут зарегистрировать
другое устройство Bluetooth
 		 Повторите попытку сопряжения

Система Bluetooth не может установить связь с телефоном.
 		 Подождите еще одну минуту, затем повторите попытку соединения или включите и выключите телефон.
См. список IOP

Не выполняется повторный набор номера
 		 Сбой в системе телефона
 		 Нажмите два раза кнопку «Send» (Отправить)

Вызов не принимается
 		 Сбой в системе телефона
 		 См. список IOP

Номер не набирается
 		 Телефон находится в другом режиме (Интернет, mp3, игра и т. п.)
 		 Перейдите из другого режима в нормальный режим

Система Bluetooth не может установить связь с телефоном
 		 См. список IOP

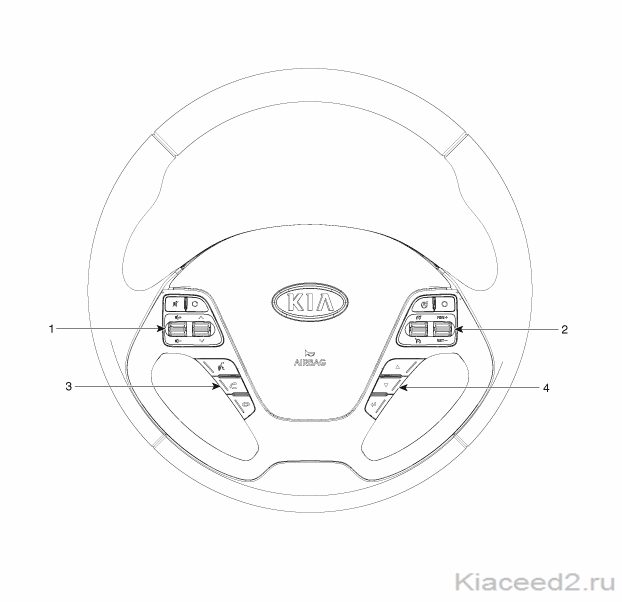

Киа Сид. Переключатель и микрофон системы Hand Free





1. Переключатель дистанционного управления (левый: аудиосистема)
2. Переключатель дистанционного управления (правый: круиз-контроль+адаптивный усилитель рулевого управления)
 		 3. Выключатель системы громкой связи Bluetooth
4. Переключатель пути за одну поездку



 Проверка

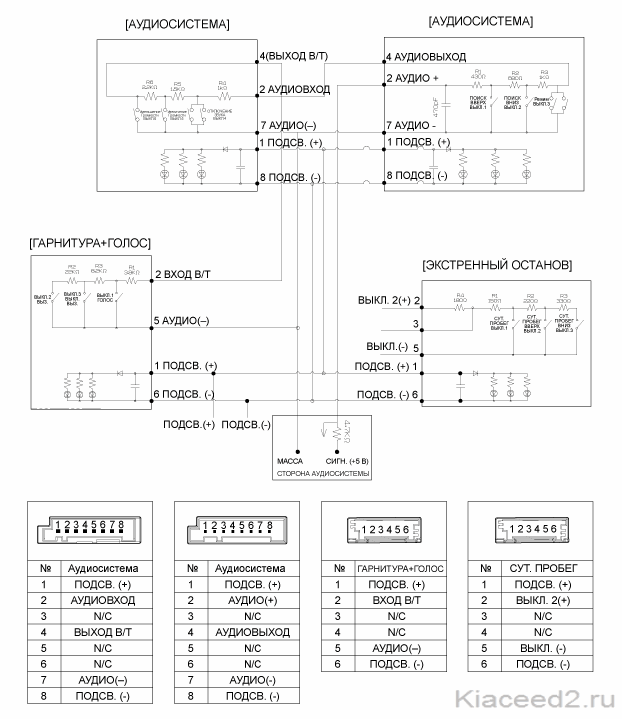

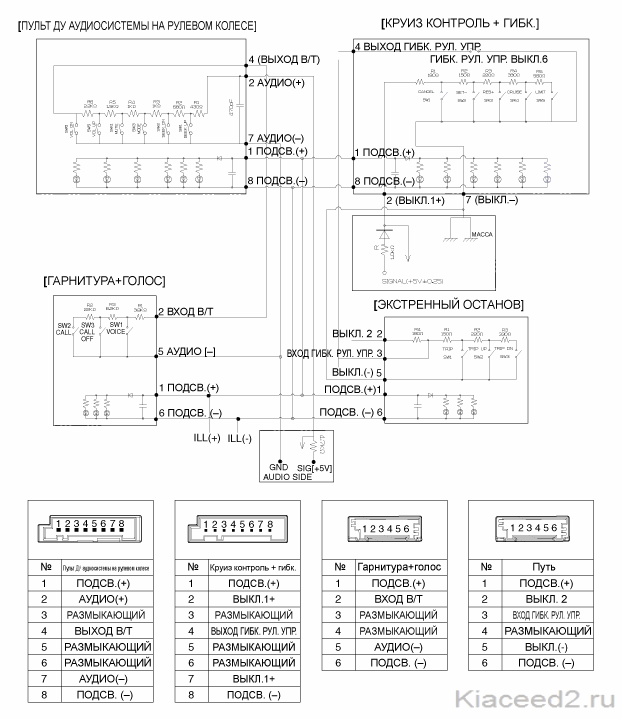

 1. Проверьте сопротивление между разъемами (A) 3 и 4 в каждом положении переключателя блока дистанционного управления аудиосистемой.




(Аудиосистема)
Переключатель
 		 Разъем
Клемма
 		 Сопротивление
(±5%)

ПОИСК ВВЕРХ
 		 2-7
 		 430 Ом

Наклонить вниз
 		 2-7
 		 1,1 кОм

Режим
 		 2-7
 		 2,11 кОм

ОТКЛЮЧЕНИЕ ГРОМКОСТИ
 		 2-7
 		 3,11 кОм

УВЕЛИЧЕНИЕ ГРОМКОСТИ
 		 2-7
 		 4,61 кОм

УМЕНЬШЕНИЕ ГРОМКОСТИ
 		 2-7
 		 6,81 кОм



(Call (звонок) + Voice (голос))
Переключатель
 		 Разъем
Клемма
 		 Сопротивление
(±5%)

Голос
 		 2,5
 		 3,9 кОм

Отмена звонка
 		 2,5
 		 12,1 кОм

Звонок
 		 2,5
 		 34,1 кОм



(круиз-контроль+адаптивный усилитель рулевого управления)
Переключатель
 		 Разъем
Клемма
 		 Сопротивление
(±5%)

CANCEL
 		 2-7
 		 180 Ом

SET (Установка)
 		 2-7
 		 330 Ом

RESUME (возврат)
 		 2-7
 		 550 Ом

Круиз-контроль
 		 2-7
 		 880 Ом

Огр. скорости
 		 2-7
 		 1,44 кОм

Гибк.рул. управление
 		 4~7
 		 0 Ом



(Путь)
Переключатель
 		 Разъем
Клемма
 		 Сопротивление
(±5%)

Путь
 		 2,5
 		 330 Ом

Переключение вверх в меню бортового компьютера
 		 2,5
 		 550 Ом

Переключение вниз в меню бортового компьютера
 		 2,5
 		 880 Ом



 Снятие


 1. Снимите выключатель громкой связи.

 Установка


 1. Установите выключатель системы громкой связи.





Микрофон системы Hand free
 Проверка


 1. Отсоедините отрицательную клемму аккумуляторной батареи.
 2. Снимите узел потолочной обшивки.
 3. Отсоедините разъем, выверните три винта и снимите микрофон (A) системы громкой связи.





  внимание
Старайтесь не повредить обивку крыши во время снятия микрофона громкой связи.
 4. Проверьте проводимость между выводами микрофона.
