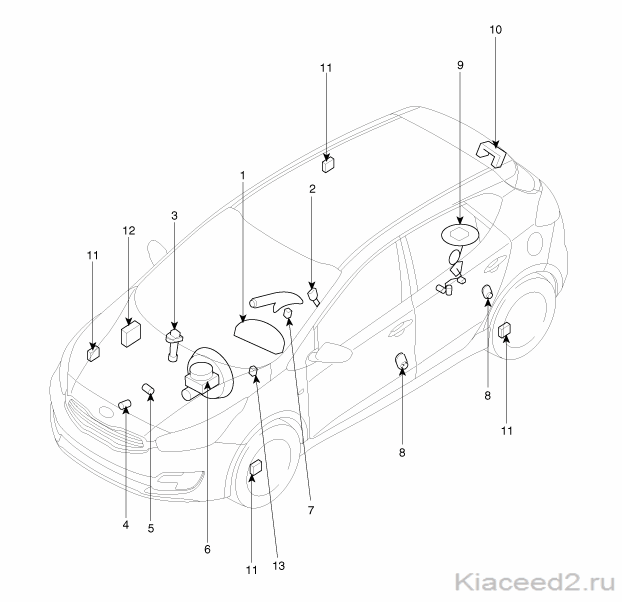

Киа Сид. Датчики и их индикаторы на приборной панели

1. Приборная панель в сборе
2. Выключатель ремня безопасности
3. Датчик скорости автомобиля
4. Датчик температуры охлаждающей жидкости двигателя
5. Датчик давления масла
6. Реле уровня тормозной жидкости
7. Выключатель стояночного тормоза

8. Выключатель двери
9. Датчик указателя уровня топлива
10. Выключатель открытия крышки багажника
11. Датчик частоты вращения колеса
12. ЭБУ ABS
13. Активный переключатель ECO

Устранение неисправностей

Признаки неисправности	Возможная причина	Способ устранения
Не работает тахометр	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Неисправность линии CAN	Проверьте систему EMS
	Тахометр неисправен	Проверьте исправность тахометра
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не работает указатель уровня топлива	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Указатель уровня топлива неисправен	Проверьте исправность указателя
	Датчик уровня топлива неисправен	Проверьте исправность датчика уровня топлива
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Контрольная лампа низкого уровня топлива не загорается	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Датчик уровня топлива неисправен	Проверьте исправность датчика уровня топлива
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не работает указатель температуры охлаждающей жидкости	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Указатель температуры охлаждающей жидкости неисправен	Проверьте исправность указателя
	Датчик температуры охлаждающей жидкости неисправен	Проверьте исправность датчика
	Неисправность линии CAN	Проверьте систему EMS
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Контрольная лампа низкого давления масла не загорается	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Датчик давления масла неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Контрольная лампа стояночного тормоза не загорается	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Датчик низкого уровня тормозной жидкости неисправен	Проверьте исправность переключателя
	Концевой выключатель стояночного тормоза неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
	Неисправность линии CAN (B-CAN)	Проверьте интеллектуальную распределительную коробку (SJB)
Контрольные лампы открытия двери и багажника не загораются	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Неисправность линии CAN (B-CAN)	Проверьте интеллектуальную распределительную коробку (SJB)
	Концевой выключатель на двери неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
Не работает спидометр	Датчик скорости движения автомобиля неисправен	Проверьте датчик скорости ТС
Не работает спидометр	Неисправность линии CAN	Проверьте систему АБС
Контрольная лампа незастегнутых ремней безопасности не загорается	Перегорел предохранитель запоминающего устройства 2 (10 А)	Проверьте наличие короткого замыкания и замените плавкий предохранитель
	Неисправность линии CAN (B-CAN)	Проверьте интеллектуальную распределительную коробку (SJB)
	Концевой выключатель ремня безопасности неисправен	Проверьте исправность переключателя
	Неисправность проводки или отсутствие контакта с заземлением	Отремонтировать в случае необходимости
