Киа Сид. Электрозеркала и их переключатель - проверка и замена

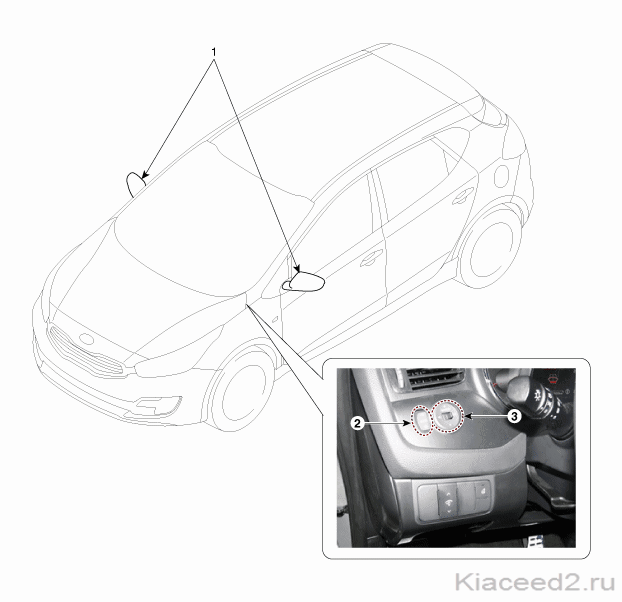

электрозеркала

1. Боковое зеркало с электроприводом
2. Регулятор боковых зеркал

3. Выключатель складывания зеркала с электроприводом

Проверка

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите внутренний угловой сектор передней двери.

3. Отсоедините разъем (A) от зеркала.

4. Убедитесь, что зеркало перемещается, как показано в таблице.

Обогреватель зеркала

Лампа указателя поворота

Плафон подсветки околодверного пространства

Индикатор складывания

Переключатель управления наружными зеркалами заднего вида

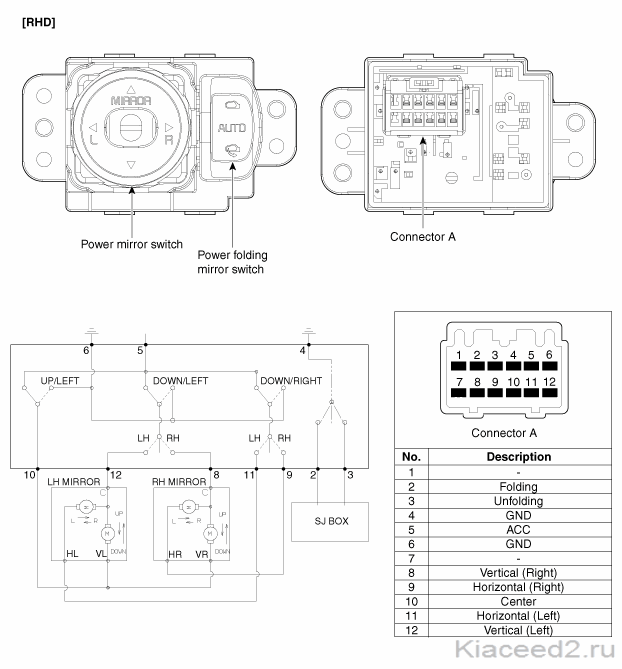

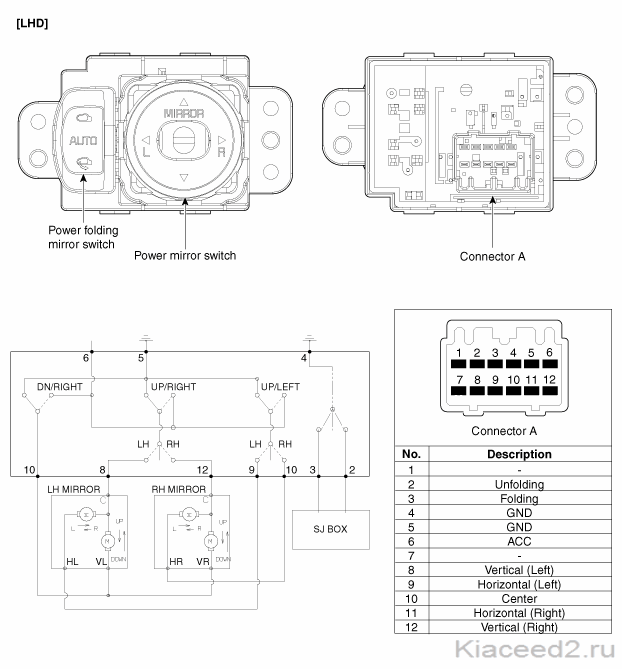

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Проверка

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите декоративную левую накладку (A) передней панели.

3. Проверьте электропроводность между контактами для каждого положения переключателя в соответствии с таблицей.

(Выключатель зеркала с электроприводом (левый руль))

(Выключатель складывания зеркал (левый руль))

(Выключатель зеркала с электроприводом (правый руль))

(Выключатель складывания зеркал (правый руль))

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите декоративную левую накладку (A) передней панели.

3. Отсоедините разъем (А) контрольного переключателя боковых зеркал с электроприводом.

4. Выверните винты крепления и снимите переключатель (А) электропривода наружных зеркал.

Установка

1. Установите выключатель и присоедините разъем электростеклоподъемника

2. Установите левую декоративную накладку передней панели.
