Киа Сид. Поверка и замена регулятора сидений (IMS)

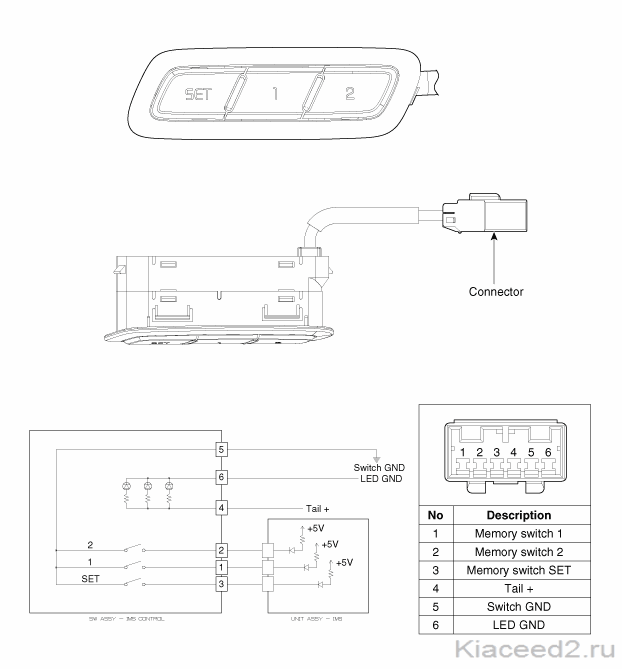

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Проверка

1. Отсоединить разъем контрольного переключателя IMS.

2. Убедиться в наличии электропроводности между указанными ниже клеммами для каждого положения контрольного переключателя IMS. Если электрическая непрерывность не соответствует спецификации, заменить контрольный переключатель IMS.

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снять обивку передней двери.

3. Выверните 4 крепежных винта и отсоедините разъем (В) переключателя, затем снимите кронштейн (А) управляющего выключателя системы встроенной памяти (IMS) с панели облицовки передней двери.

Установка

Примечание:

•	Убедиться, что разъемы контрольного переключателя IMS и соответствующие разъемы правильно подключены.

•	Убедиться в правильности работы контрольного переключателя IMS.

1. Подключить разъемы и установить контрольный переключатель IMS.

2. Установить боковую крышку сиденья.
