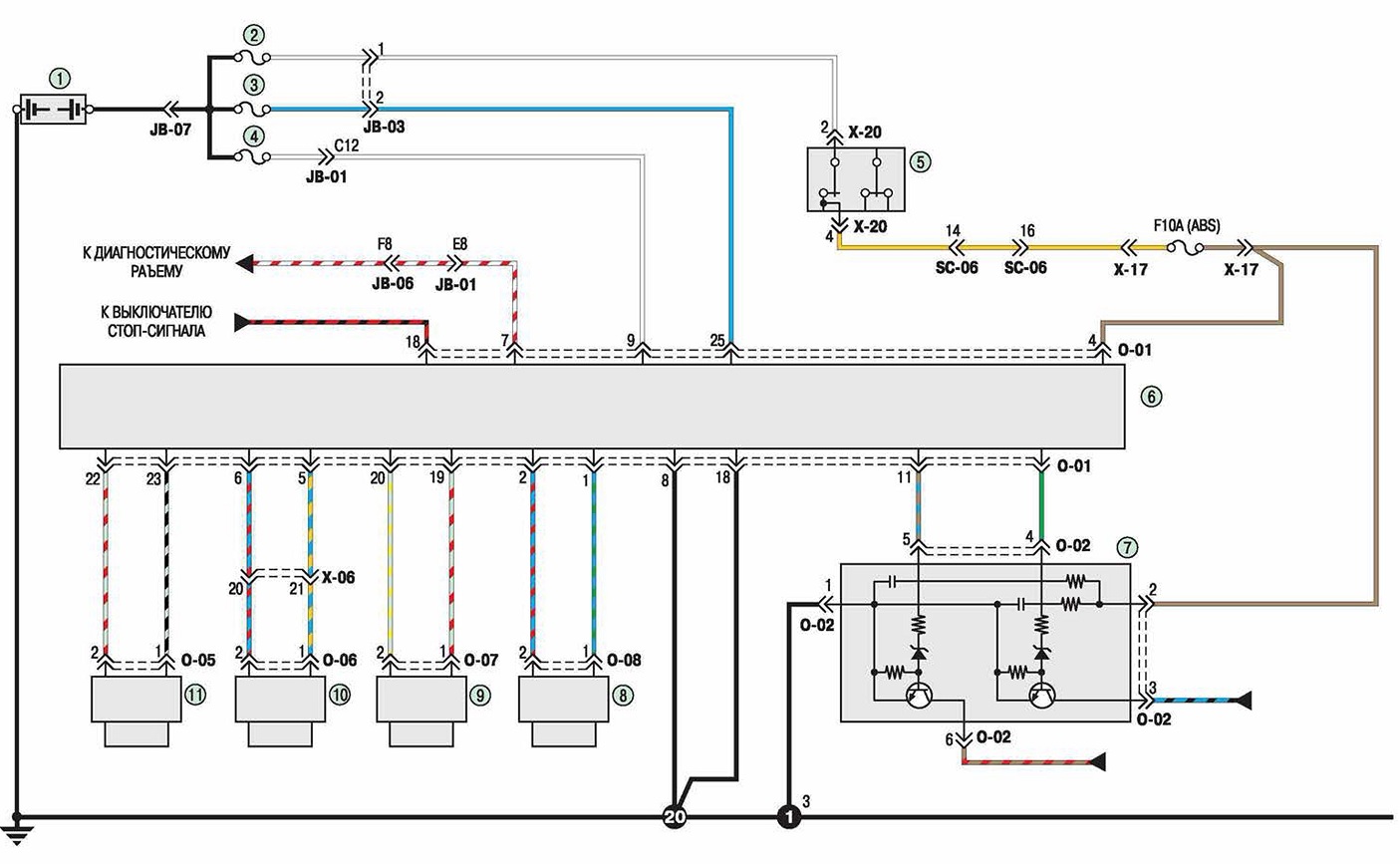

Схема 17. Соединения антиблокировочной системы тормозов (ABS): 1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3,4 - плавкая вставка ABS (30 А); 5 - выключатель (замок) зажигания; 6 - электронный блок управления ABS; 7 - электронный блок предупреждения неисправности ABS; 8 - датчик частоты вращения правого заднего колеса; 9 - датчик частоты вращения левого заднего колеса; 10 - датчик частоты вращения правого переднего колеса; 11 - датчик частоты вращения левого переднего колеса

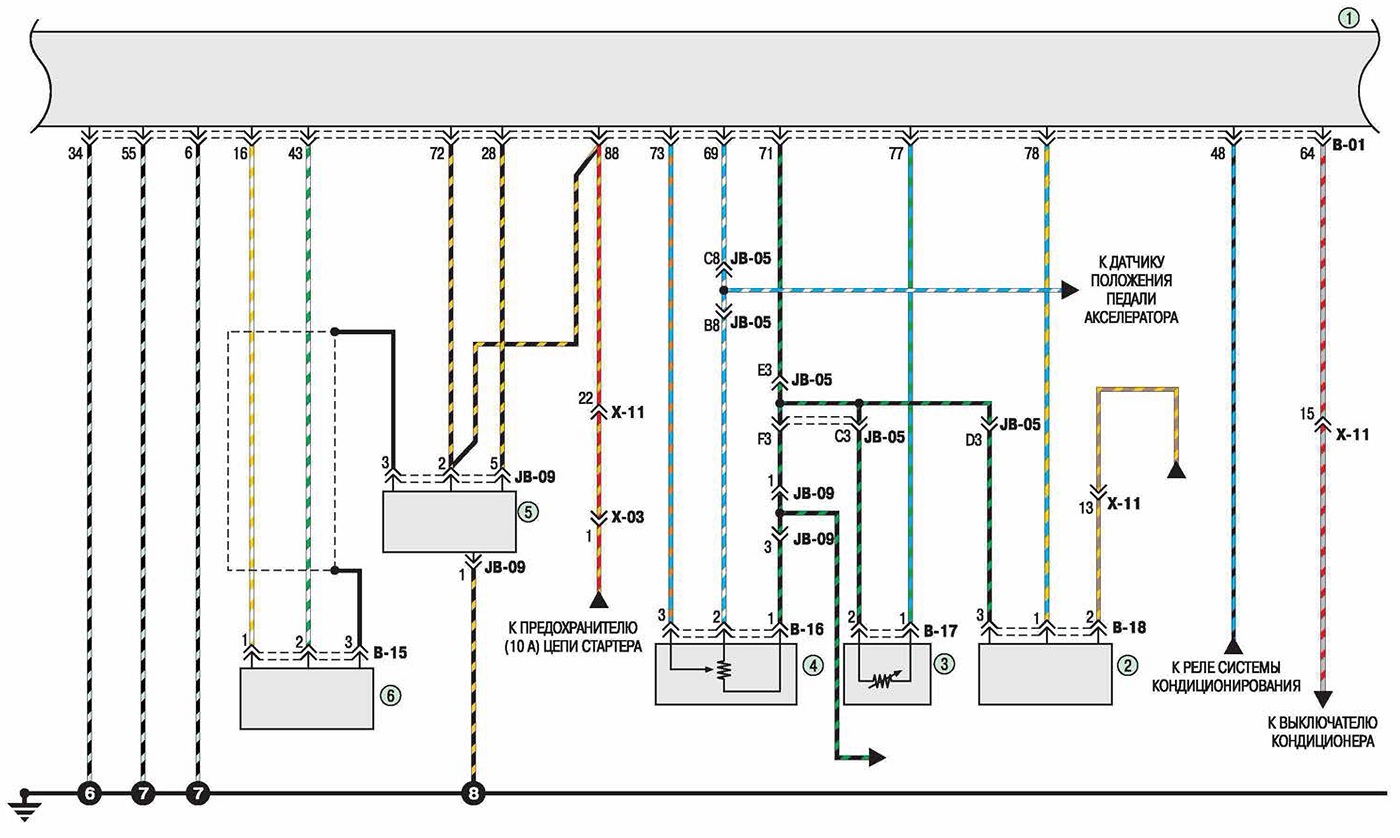

Схема 18а. Соединения системы управления двигателем: 1 - электронный блок управления двигателем; 2 - датчик абсолютного разрежения во впускном трубопроводе; 3 - датчик температуры всасываемого воздуха; 4 - датчик положения дроссельной заслонки; 5 - соединительная колодка жгута проводов ЗБУ двигателем; 6 - датчик положения коленчатого вала

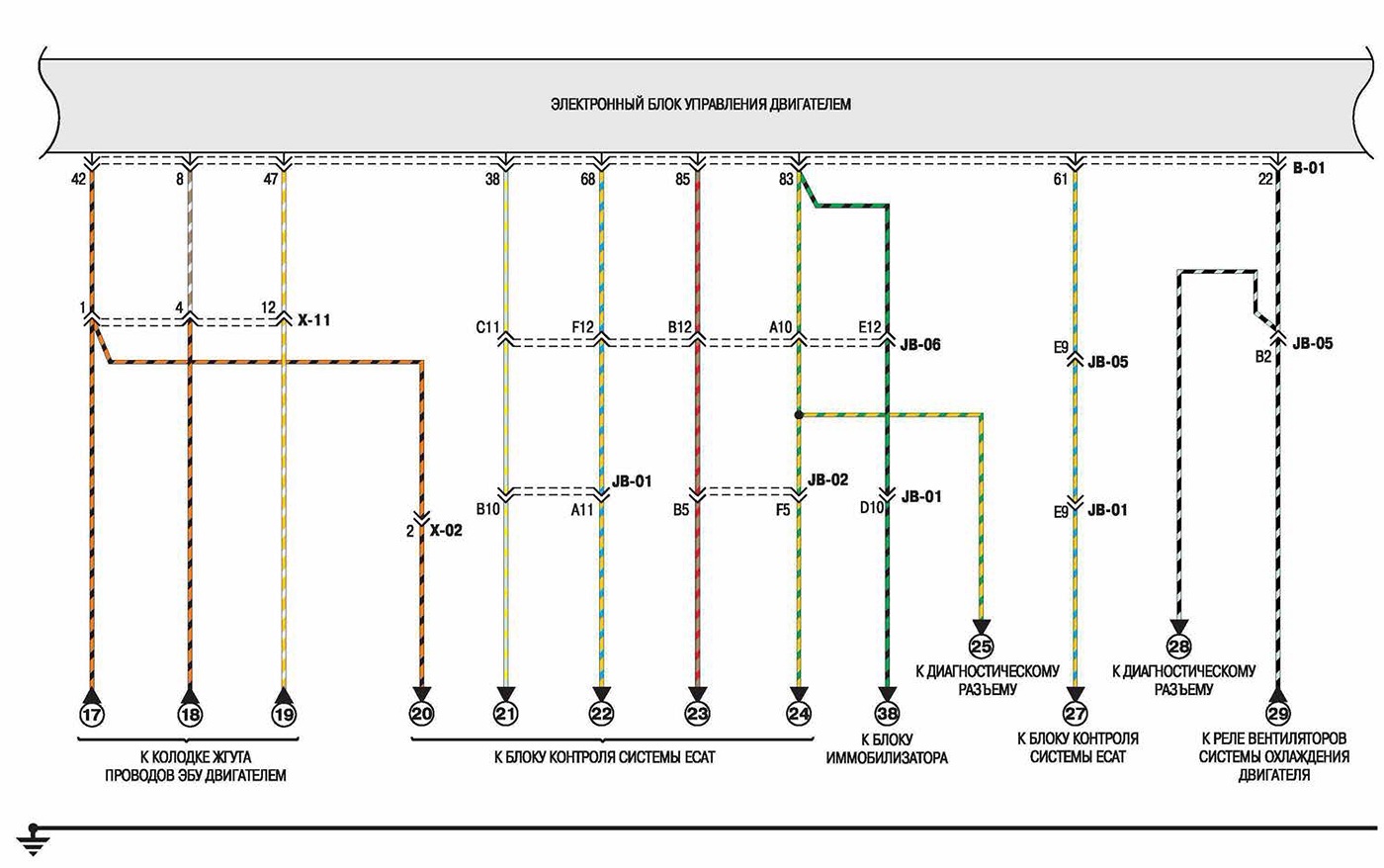

Схема 18 б. Соединения системы управления двигателем
