Kia Spectra. Электросхемы - часть 9

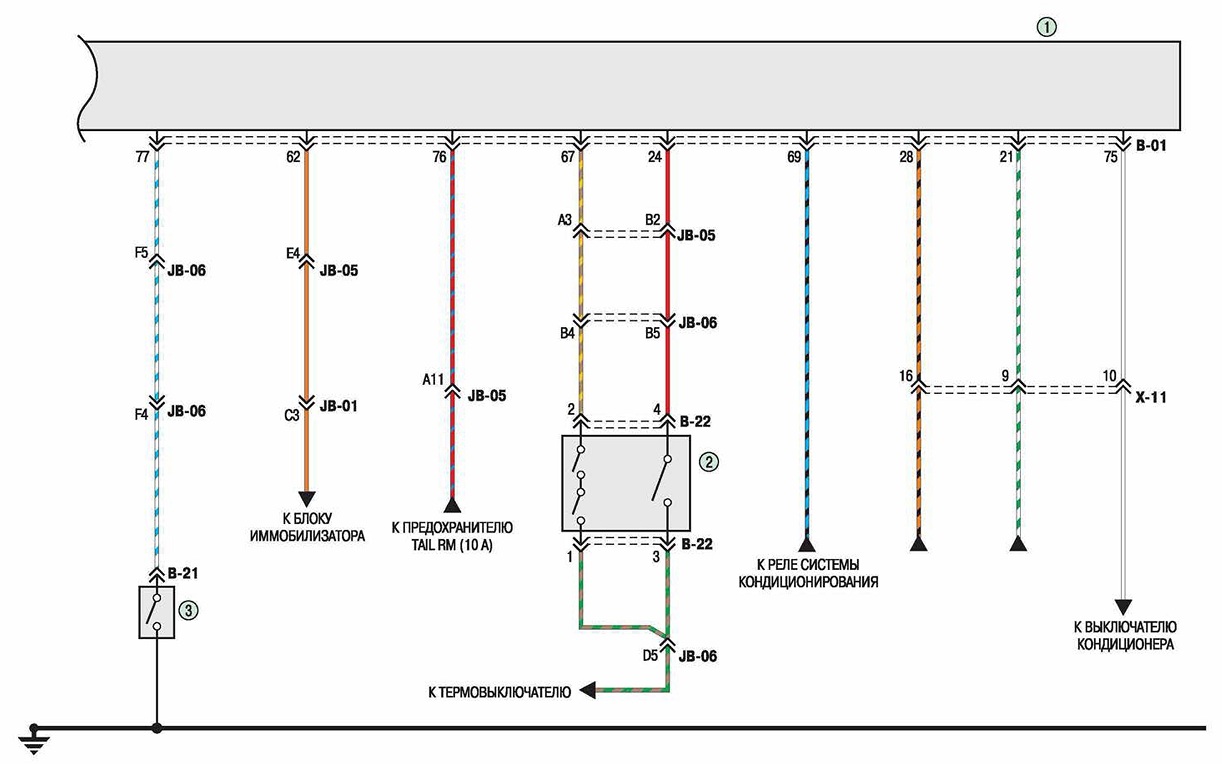

Схема 18е. Соединения системы управления двигателем: 1 - электронный блок управления двигателем; 2 - переключатель наружного освещения и указателей поворота; 3 - датчик давления в системе гидроусилителя рулевого управления

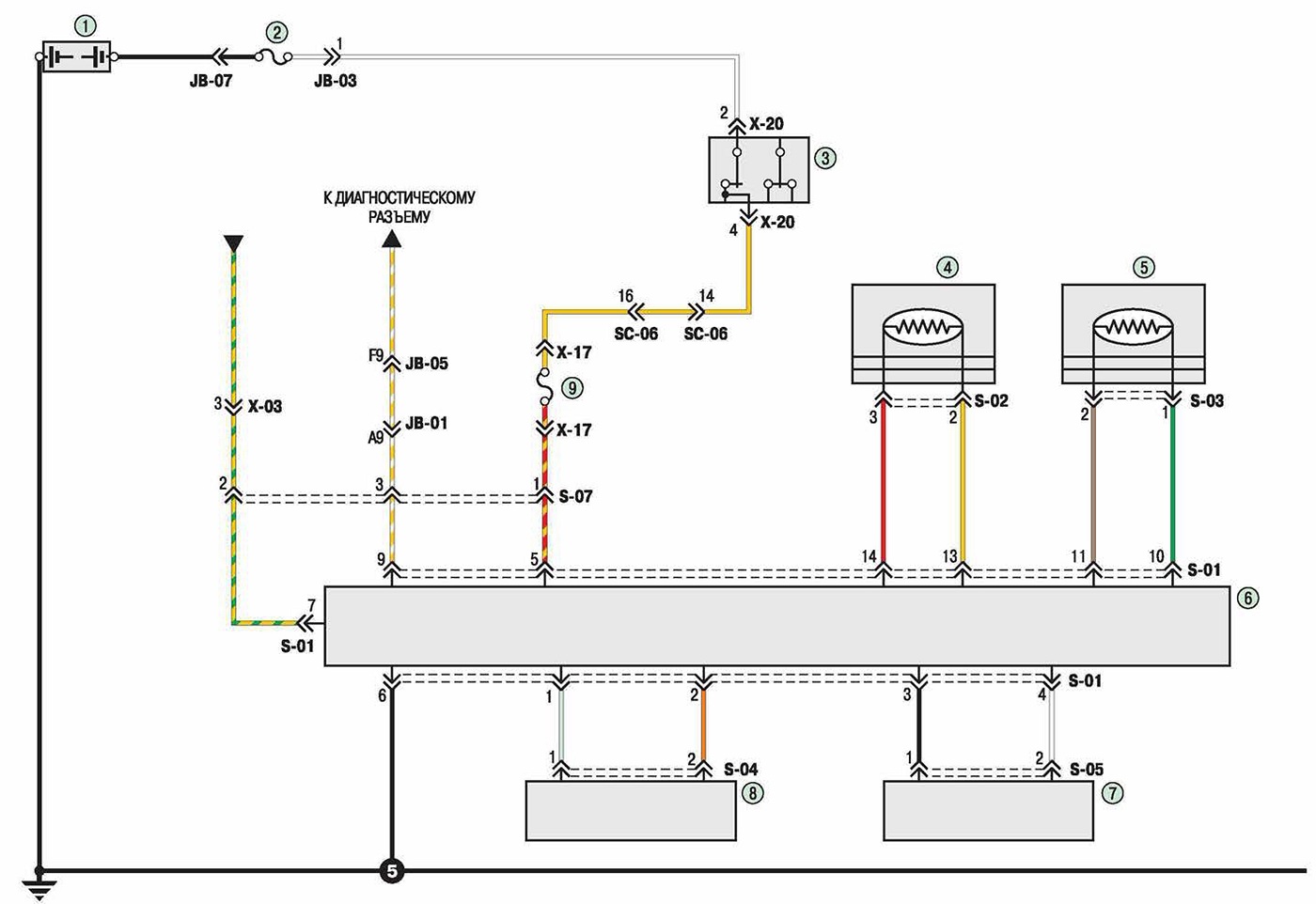

Схема 19. Соединения системы пассивной безопасности (SRS): 1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - выключатель (замок) зажигания; 4- модуль подушки безопасности переднего пассажира; 5 - модуль подушки безопасности водителя; 6- электронный блок управления системой пассивной безопасности (SRS); 7 - электрозапал модуля подушки безопасности переднего пассажира; 8 - электрозапал модуля подушки безопасности водителя; 9- предохранитель AIR BAG (10 А)

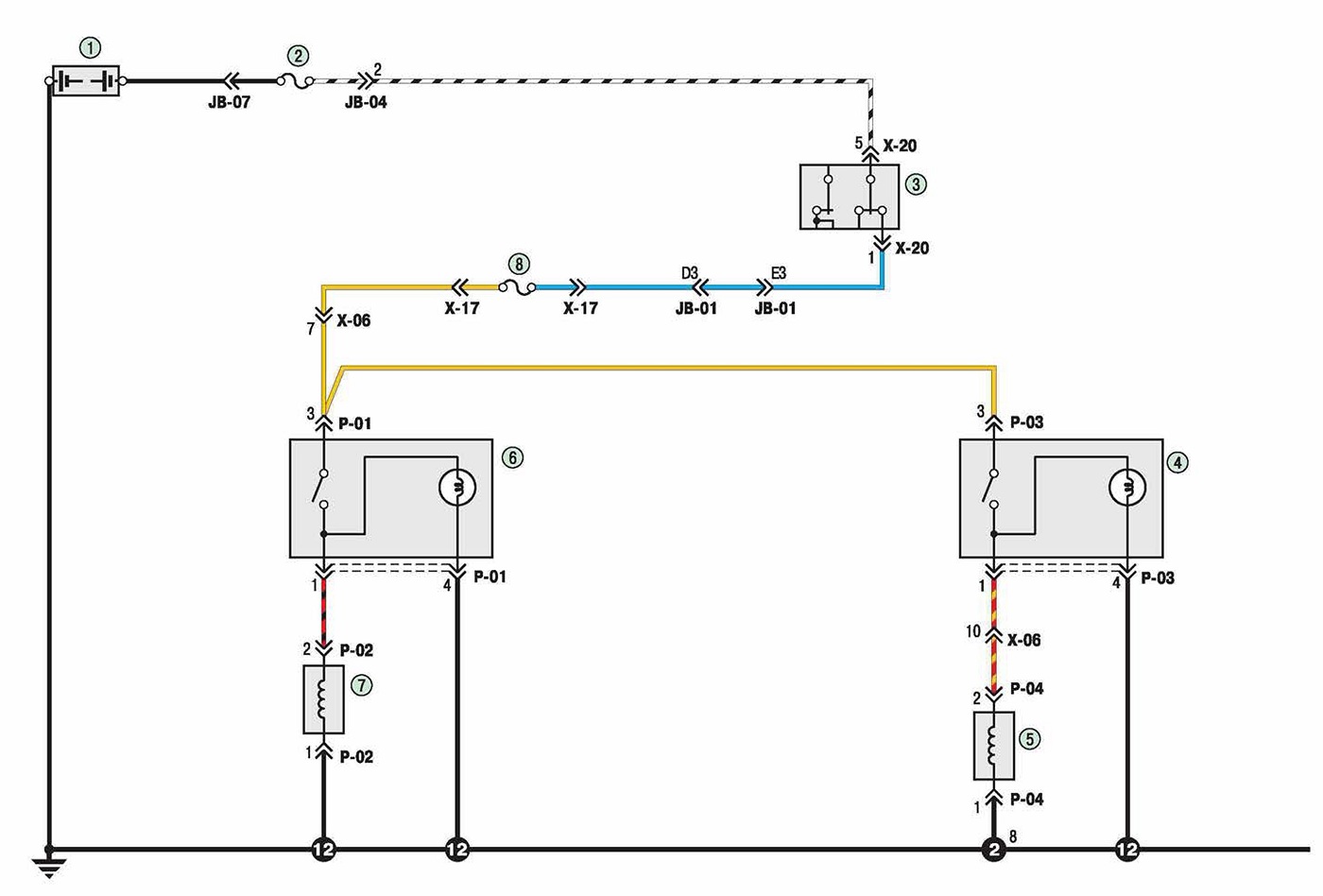

Схема 20. Соединения системы подогрева передних сидений: 1 - аккумуляторная батарея; 2 - плавкая вставка IG2 (30 А); 3 - выключатель (замок) зажигания; 4 - выключатель подогрева сиденья переднего пассажира; 5 - нагревательный элемент подушки сиденья переднего пассажира; б - выключатель подогрева сиденья водителя; 7 - нагревательный элемент подушки сиденья водителя; 8 - предохранитель S/W (15 А)
