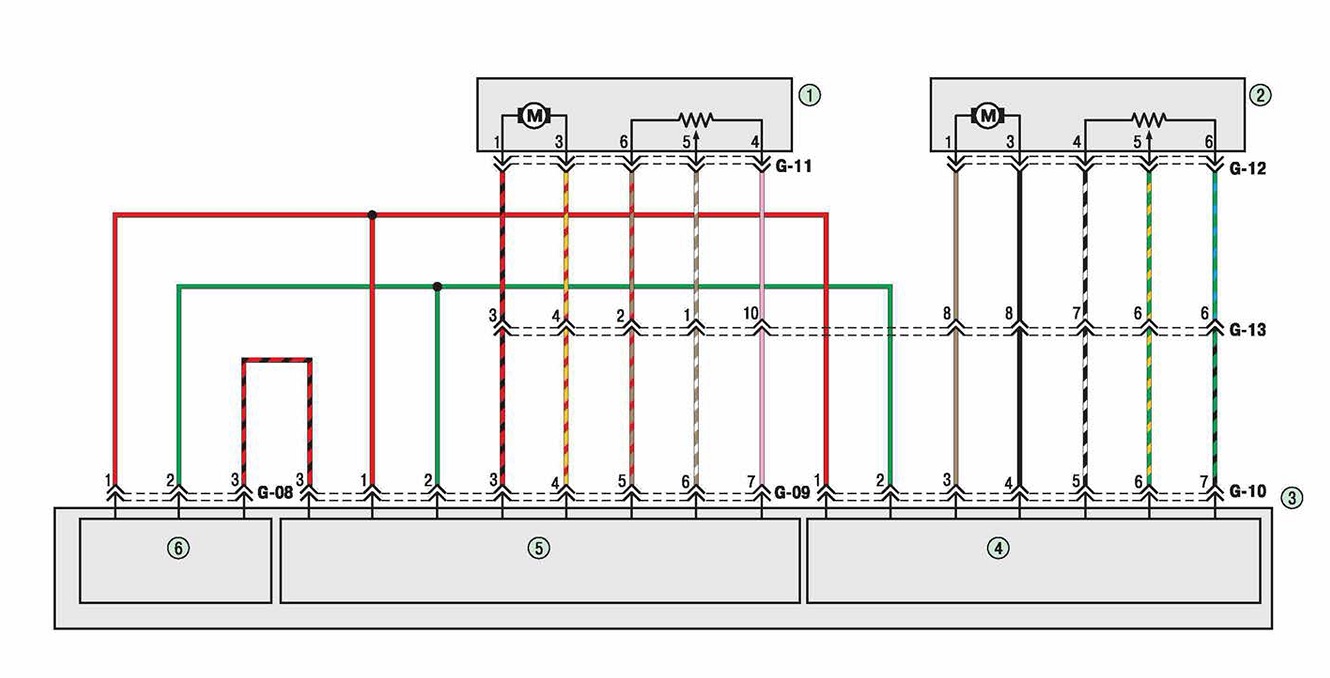

Схема 14б. Система отопления и кондиционирования: 1 - исполнительный механизм переключателя режимов отопления и кондиционирования; 2 - исполнительный механизм регулировки температуры; 3 - блок управления отопителем; 4 - переключатель температуры; 5 - переключатель режимов работы вентилятора отопителя; 6 - выключатель кондиционера

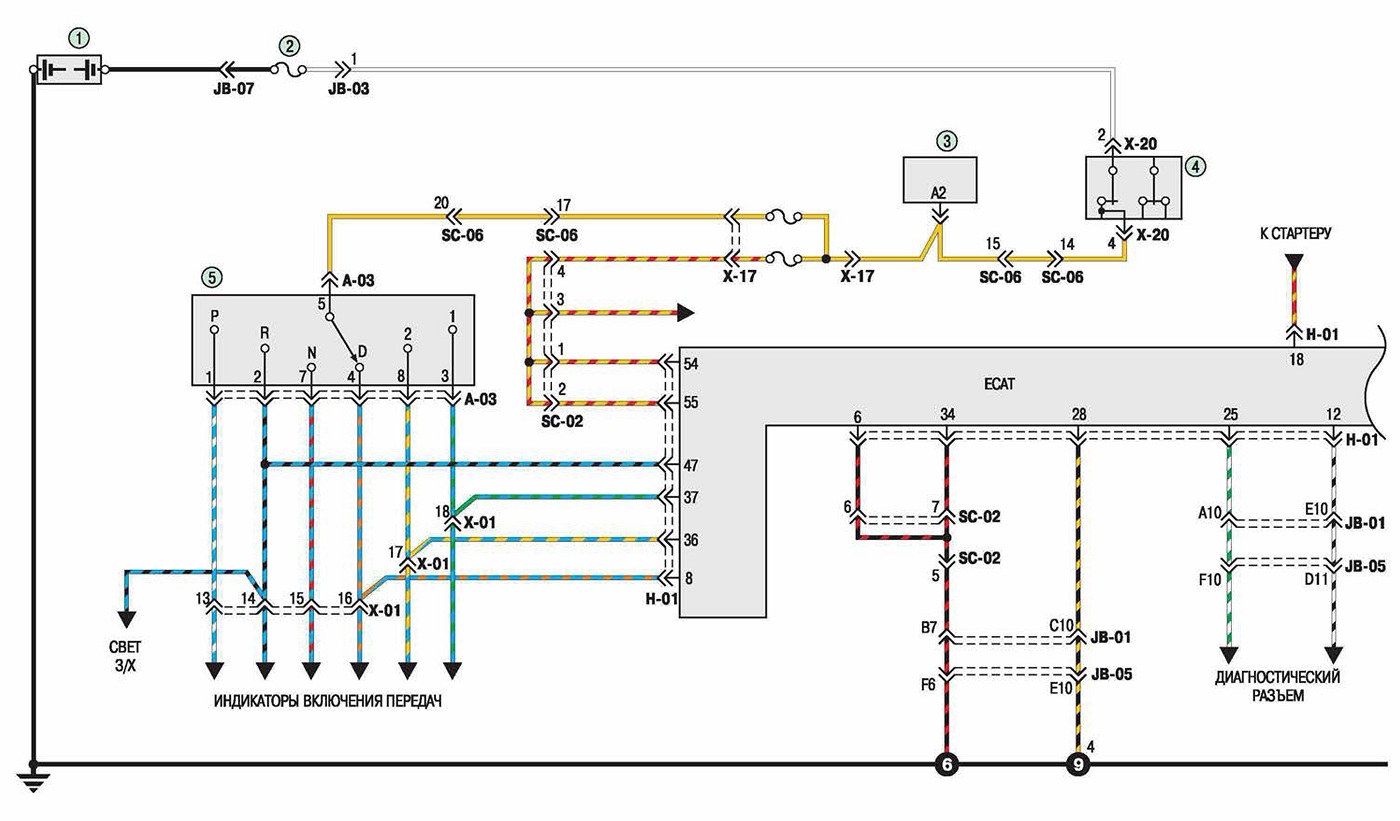

Схема 15. Соединения системы ЕСАТ: 1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - соединительный блок; 4 - выключатель (замок) зажигания; 5 - селектор автоматической коробки передач

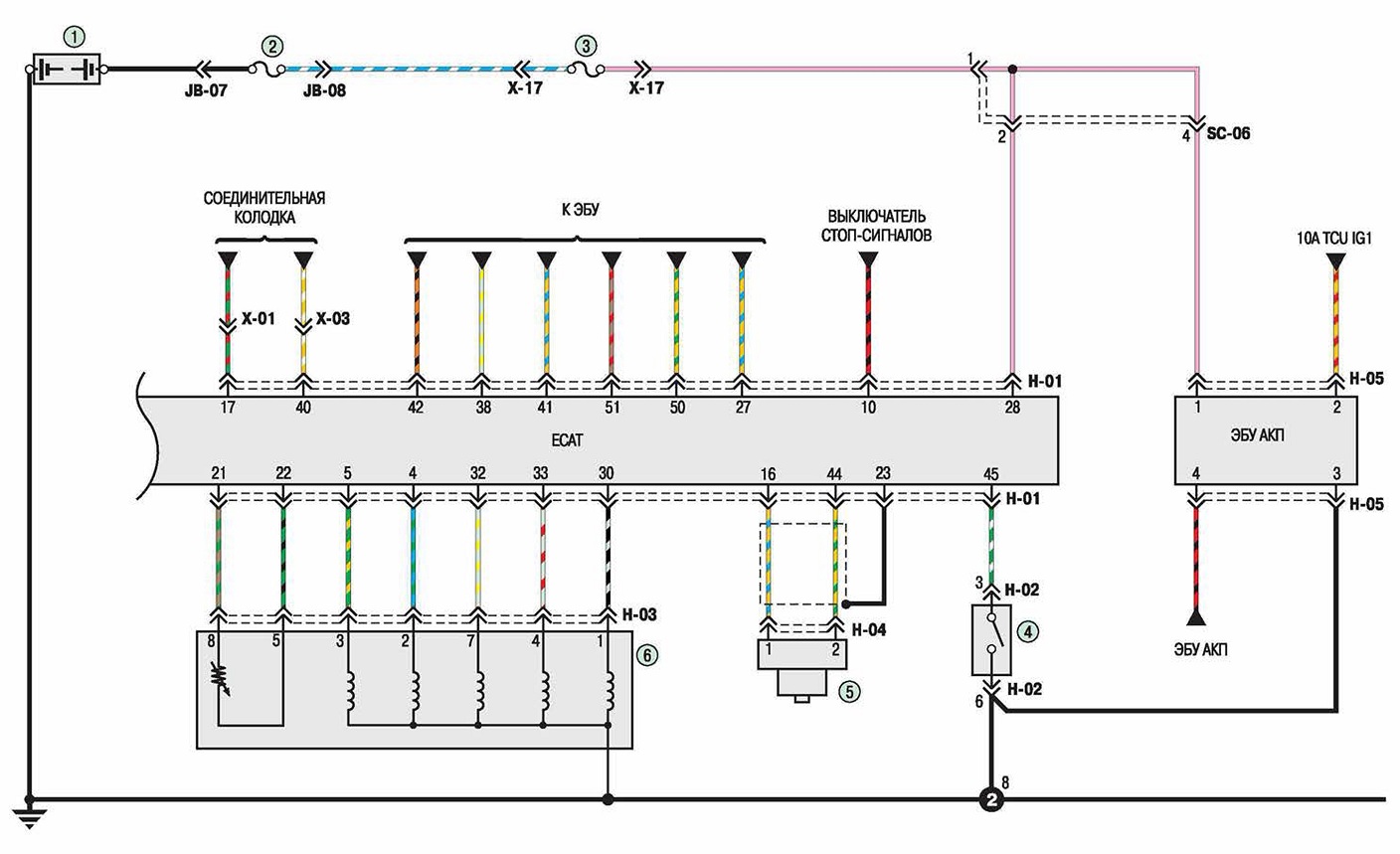

Схема 16. Соединения системы ЕСАТ и системы управления автоматической коробки передач: 1 - аккумуляторная батарея; 2 - плавкая вставка BTN (30 А); 3- плавкая вставка ECU В+(30 А); 4- переключатель режимов; 5-датчик вращения турбинного колеса гидротрансформатора; 6 - блок электромагнитных клапанов
