Kia Spectra. Электросхемы - часть 3

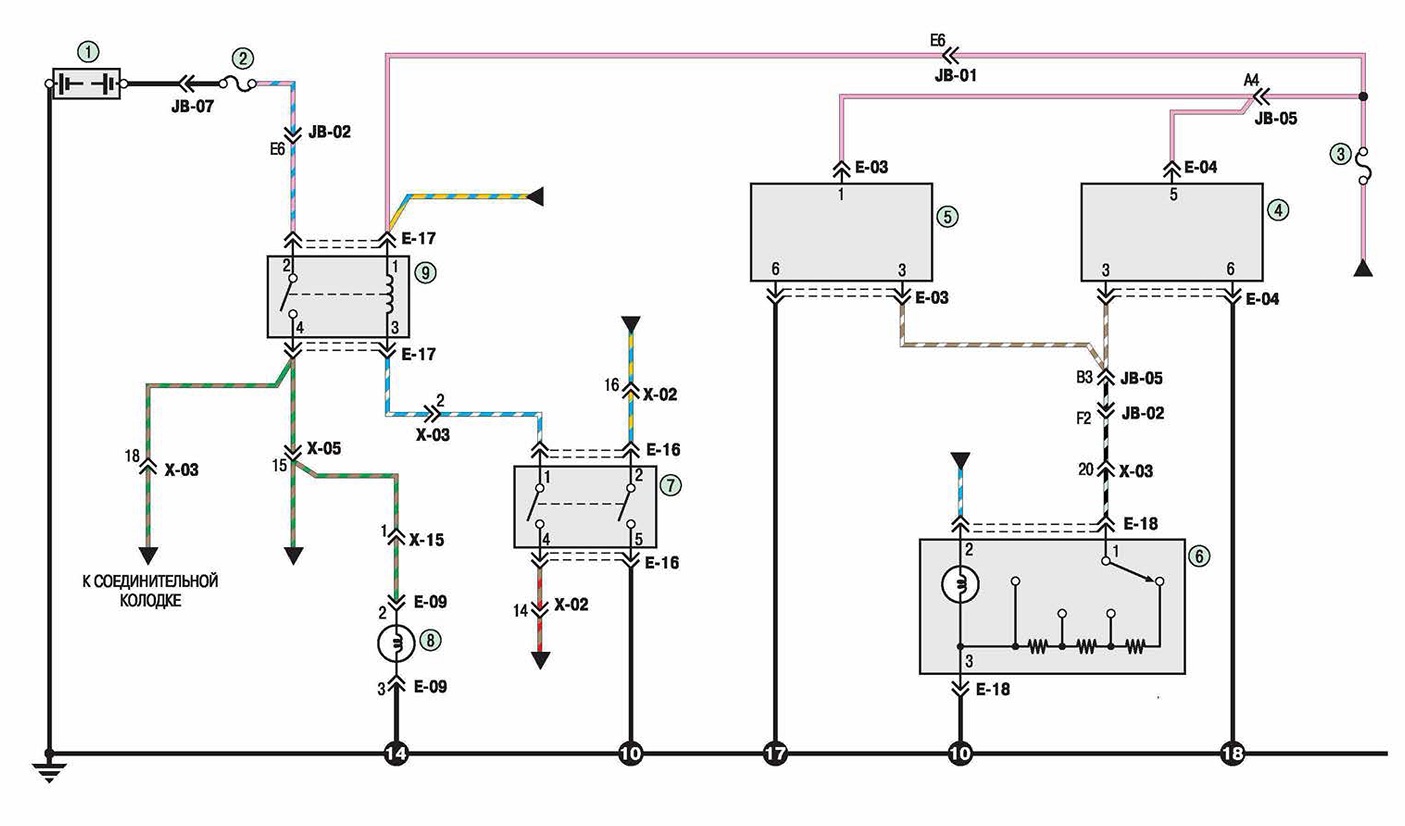

Схема 7. Соединения электрокорректора фар и фонарей заднего противотуманного света: 1 - аккумуляторная батарея; 2 - предохранитель A. FOG (10 А); 3 - предохранитель HLLD (10 А); 4 - электрокорректор правой фары; 5 - электрокорректор левой фары; 6 - переключатель корректора фар; 7 - выключатель задних противотуманных фонарей; 8 - задний противотуманный фонарь; 9 - реле заднего противотуманного фонаря

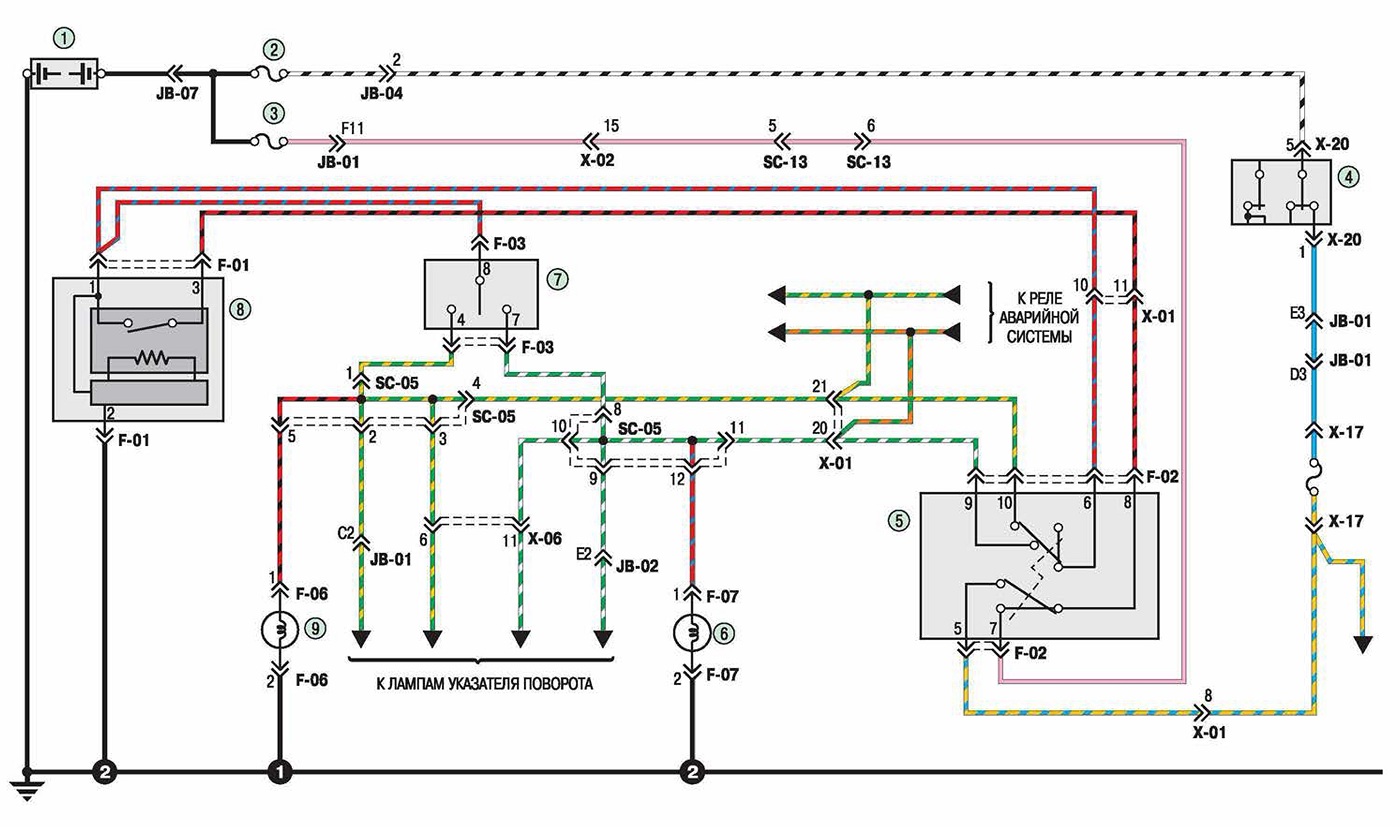

Схема 8. Соединения указателей поворота и аварийной сигнализации: 1 - аккумуляторная батарея; 2 - плавкая вставка IG2 (30 А); 3 - предохранитель HAZARD (15 А); 4 - выключатель (замок) зажигания; 5 - выключатель аварийной сигнализации; 6 - правый повторитель; 7 - выключатель указателей поворота; 8 - реле указателей поворота; 9 - левый повторитель
