Kia Spectra. Электросхемы - часть 1

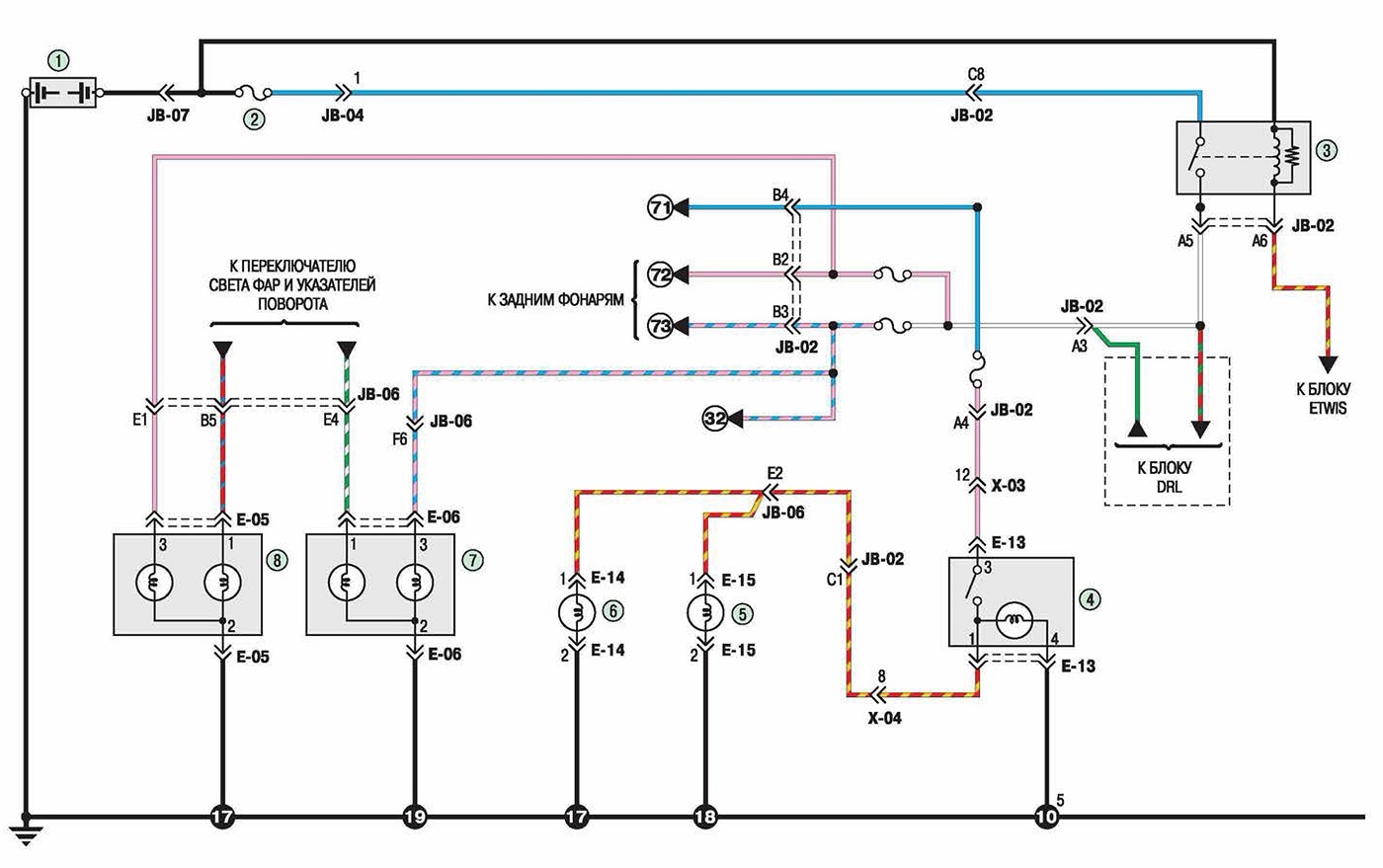

Схема 1. Соединения фар головного света: 1 - аккумуляторная батарея; 2 - плавкая вставка IG2 (30 А); 3 - плавкая вставка НЕАО (25 А); 4 - реле 1 фар головного света; 5 - выключатель (замок) зажигания; 6 - предохранитель HEAD 2 (15 А); 7 - реле 2 фар головного света; 8 - предохранитель HEAD LOW (15 А); 9 - правая фара; 10 - левая фара; 11 - переключатель света фар и указателей поворота; 12 - выключатель задних противотуманных фар

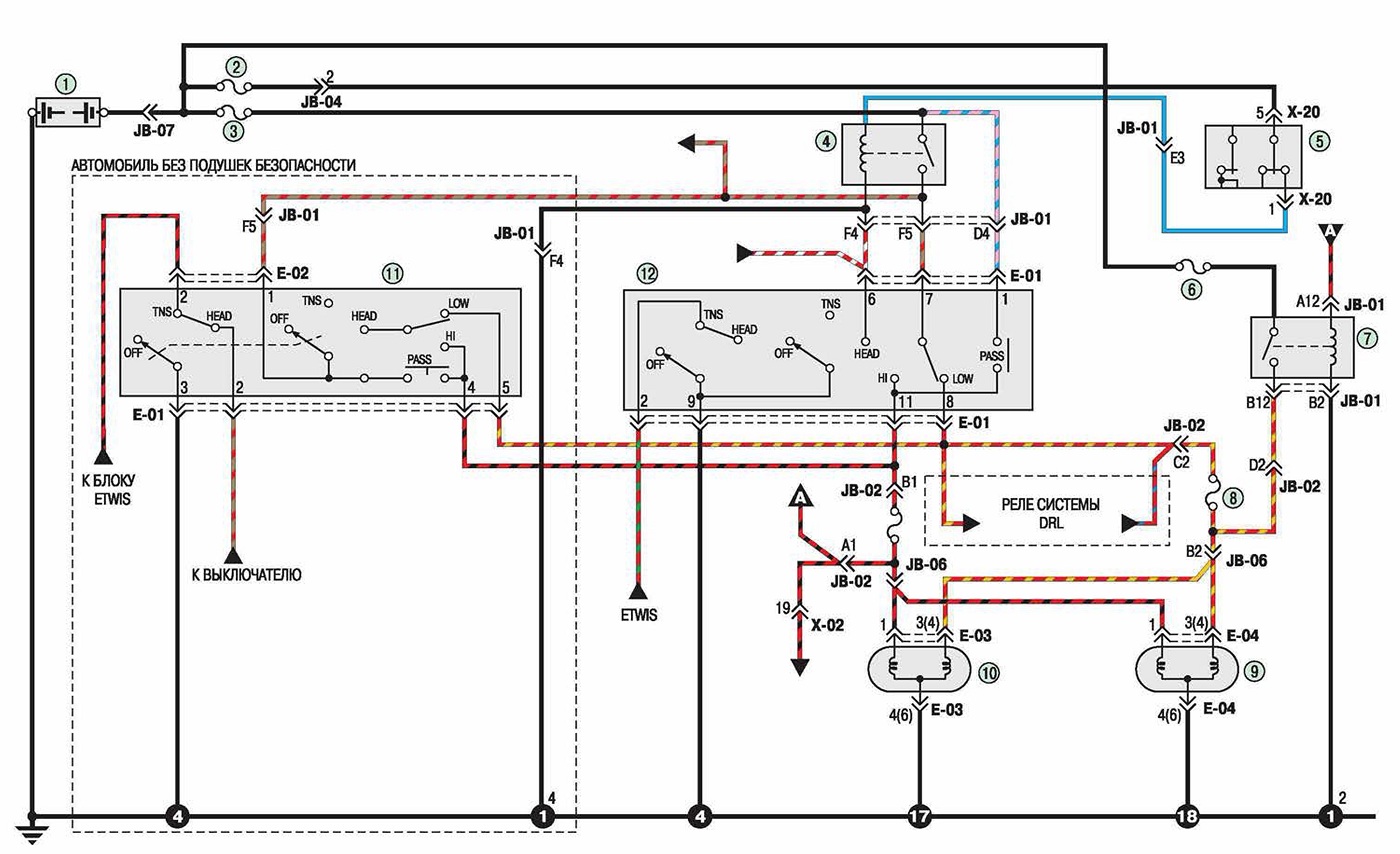

Схема 2. Соединения фар головного света и передних противотуманных фар: 1 - аккумуляторная батарея; 2 - плавкая вставка TNS (30 А); 3 - реле; 4 - выключатель передних противотуманных фар; 5 - правая противотуманная фара; 6 - левая противотуманная фара; 7 - левая фара; 8 - правая фара

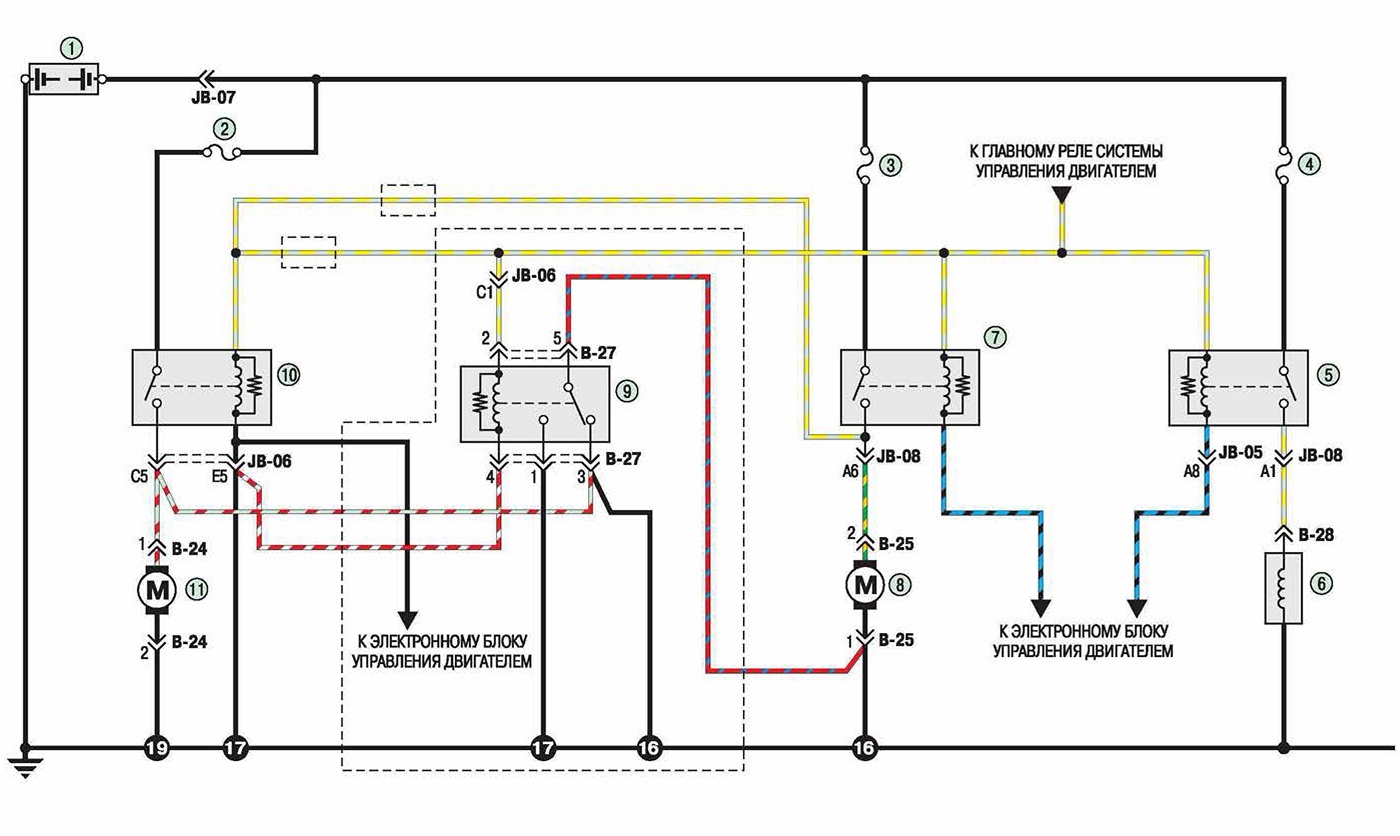

Схема 3. Соединения системы управления электровентиляторами радиатора системы охлаждения и конденсора системы кондиционирования: 1 - аккумуляторная батарея; 2 - плавкая вставка C/F (20 А); 3 - плавкая вставка COOLING FAN (30 А); 4 - предохранитель AIR CON (10 А); 5 - реле; 6 - электромагнитный выключатель; 7 - реле вентиляторов радиатора системы охлаждения двигателя; 8 - электродвигатель вентилятора системы охлаждения двигателя; 9 - реле 1 вентилятора конденсора; 10 - реле 2 вентилятора конденсора; 11 - электродвигатель вентилятора конденсора
