Kia Spectra. СНЯТИЕ И УСТАНОВКА КАТУШЕК ЗАЖИГАНИЯ





1       Отсоедините провод от клеммы «-» акку­муляторной батареи

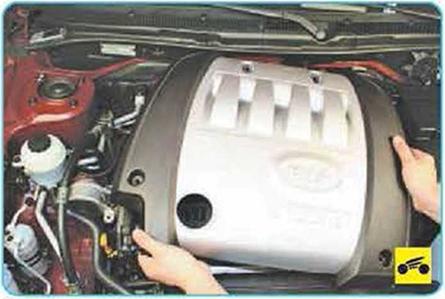

2.    Снимите декоративный кожух двигателя

(см «Снятие и установка декоративного кожу-

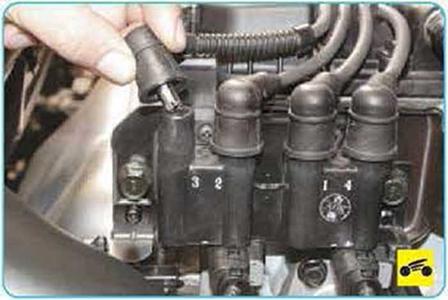

3.   Отсоедините от катушек зажигания высо ковольтные провода.

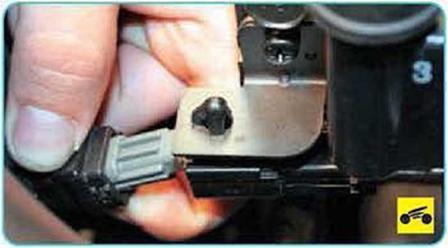

4.   Сожмите фиксатор и отсоедините колод­ку жгута проводов от конденсатора.

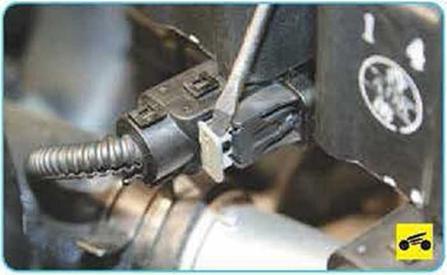

5.   Подцев отверткой, выдвиньте блокира­тор фиксатора колодки жгута проводов

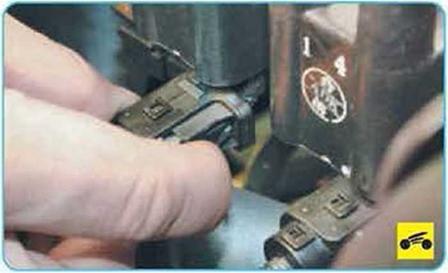

6.    Сожмите фиксатор и отсоедините колод­ку жгута проводов от катушки зажигания

7       Аналогично отсоедините колодку от вто­рой катушки зажигания

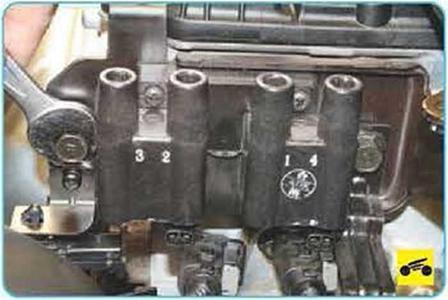

8.    Выверните два болта крепления крон­штейна катушек зажигания...

НОМИНАЛЬНОЕ СОПРОТИВЛЕНИЕ                                                                     Таблица                                                                                                                                              10.4

ВЫСОКОВОЛЬТНЫХ ПРОВОДОВ ДВИГАТЕЛЯ, кОм

Марка провода	1-й цилиндр	2-й цилиндр	3-й цилиндр	4-й цилиндр
BOUGICORD	2,71-4,07	2,44-3,66	2,02-3,02	1,66-2,46
R16AIPS	6,05-12,71	5,45-11,45	4,50-9,45	3,70-7,77

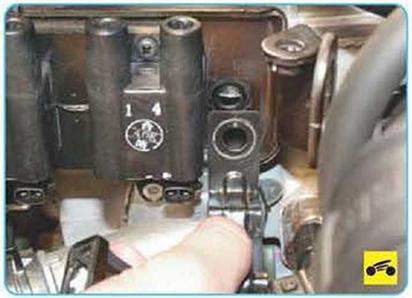

9.      ...отведите в сторону кронштейн жгута проводов...

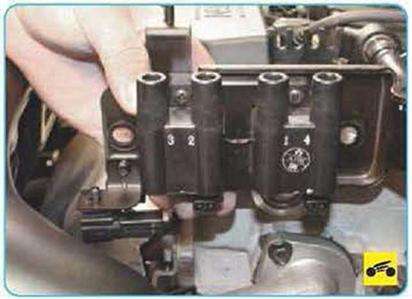

10. ...и кронштейн в сборе с катушками за­жигания.





11    Отверните четыре гайки винтов крепле­ния катушек зажигания к кронштейну, удержи­вая винты от проворачивания...



12. ...и снимите катушки зажигания.

13 Установите детали в порядке, обратном снятию.
