ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Kia Spectra. ЗАМЕНА БАЧКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА





Вам потребуются: пассатижи, отвертка с крестообразным лезвием.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите воздушный фильтр и воздухо­подводящий рукав (см «Снятие и установка воздушного фильтра», с 109),

3.

Отверните пробку бачка гидропривода тормозов и откачайте тормозную жидкость из бачка.

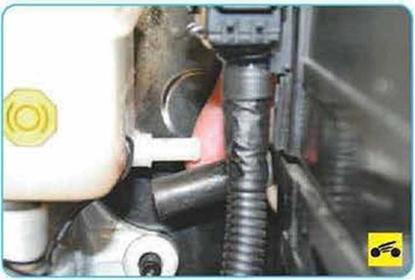

5.    Ослабьте хомут крепления шланга глав­ного цилиндра выключения сцепления; сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...









7.

Выверните винт крепления бачка к корпу­су главного тормозного цилиндра (на фото главный тормозной цилиндр для наглядности снят)...

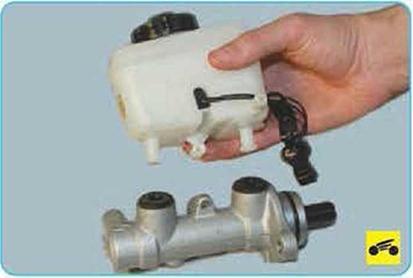

8.    ...и снимите бачок, извлекая его штуцера из соединительных резиновых втулок.

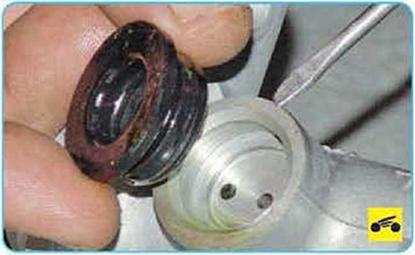

9.     При необходимости извлеките уплотни­тельные прокладки из отверстий корпуса ци­линдра. Осмотрите прокладки и, если появи­лись признаки старения резины, замените их.

10.                       Установите детали в порядке, обратном снятию. Перед установкой бачка наденьте на его патрубки соединительные втулки.

ПОЛЕЗНЫЙ СОВЕТ

Для облегчения установки смочите уплотни­тельные прокладки свежей тормозной жид­костью.

11.    Залейте тормозную жидкость и удалите воздух из гидропривода ( м 'Прокачка ~ид- ропривода тормозной системы», с. 157).













Kia Spectra. ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА





Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях не приводит к желаемому результату Поэтому в случае неисправности рекомендуем заме­нять главный тормозной цилиндр в сборе

Вам потребуются: ключ «на 10», торцо­вый ключ «на 12», пассатижи, резиновая груша.

1.    Отсоедините провод от клеммы«-»акку­муляторной батареи

2.    Снимите воздухоподводящий патрубок (см «Снятие и установка воздушного фильт­ра», с. 109).

3.    Отверните пробку бачка главного тор­мозного цилиндра и откачайте тормозную жидкость из бачка.

4.    Отсоедините колодку с проводами отдат­чика уровня тормозной жидкости и отсоедини­те шланг главного цилиндра выключения сцеп­ления от патрубка бачка (см -Замена бачка главного тормозного цилиндра», с. 156).

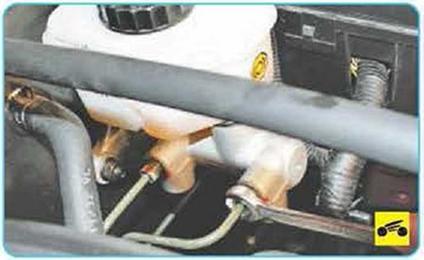

5.    Отверните две гайки крепления к главно­му тормозному цилиндру трубопроводов тор­мозных механизмов, отсоедините трубопро­воды от цилиндра и отведите их в сторону

ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа), чтобы предотвратить вытекание тор­мозной жидкости.

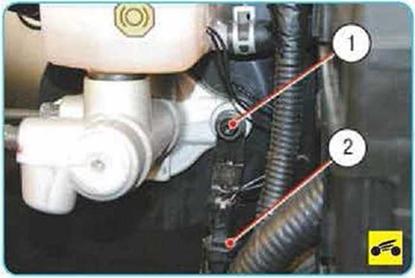

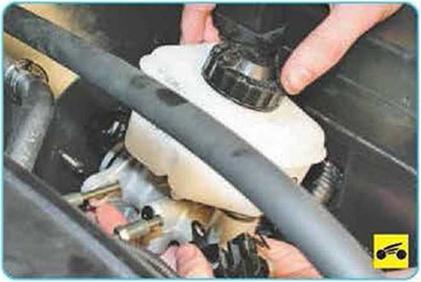

6.    Отверните вторую гайку крепления глав­ного тормозного цилиндра к вакуумному уси­лителю и снимите главный тормозной ци­линдр в сборе с бачком.

7.   Установите детали в порядке, обратном снятию, залейте тормозную жидкость и удали­те воздух из системы  .
