Kia Spectra. ЗАМЕНА НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ



При выходе из строя насоса заменяйте его в сборе, так как ремонт требует специальных инструментов и оборудования.

Вам потребуются: пассатижи, ключи «на 12», «на 14», «на 22», молоток.

1.    Слейте жидкость из бачка насоса гидро­усилителя рулевого управления : м -'Замена бачка гидроусилителя рулевого управления», с 155).

2 Ослабьте хомут крепления шланга по­дачи жидкости к патрубку насоса гидроуси­лителя рулевого управления, сжав пассати­жами его отогнутые ушки. Сдвиньте хомут по шлангу и отсоедините шланг от патрубка (см «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управле­ния», с 151).

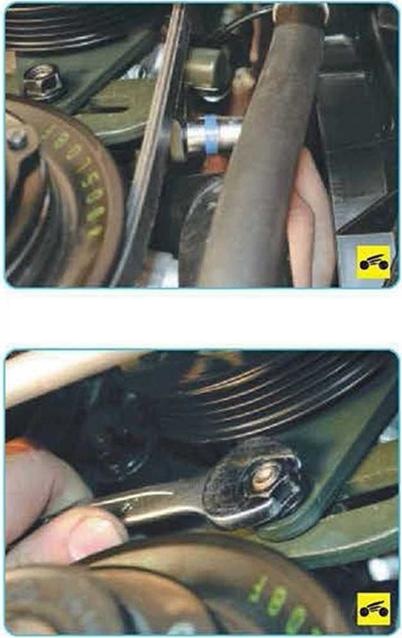

4      .. отверните гайку крепления насоса к регулировочной планке...





5.   ...выньте болт и извлеките ползун натяж­ного устройства.





6.   Выверните болт-штуцер крепления тру­бопровода высокого давления к штуцеру на­соса гидроусилителя рулевого управления...

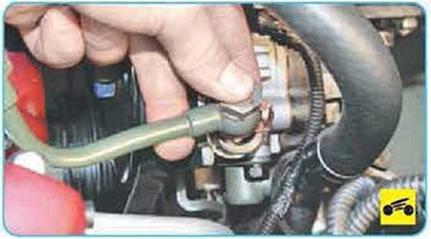

7.          .и отсоедините трубопровод

ПРЕДУПРЕЖДЕНИЕ

Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглу­шив их, например, деревянными пробками.

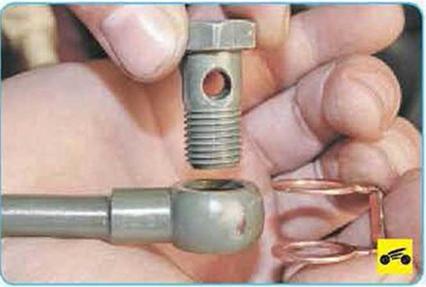

8.    Извлеките болт-штуцер из наконечника трубопровода высокого давления и снимите уплотнительные прокладки Сильно обжатые или деформированные прокладки замените.





9.   Сдвиньте защитный чехол наконечника провода датчика давления в системе гидро­усилителя рулевого управления...





10.    ...и отсоедините наконечник провода от датчика.

ПРИМЕЧАНИЕ__________________________

Датчик давления в системе гидроусилителя рулевого управления практически никогда не выходит из строя. В случае необходимос­ти его замены, отсоединив от датчика про­вод, выверните датчик из корпуса насоса и вверните новый.

11 Снимите ремень привода насоса гцд- роусилителя рулевого управления и компрес­сора кондиционера ().

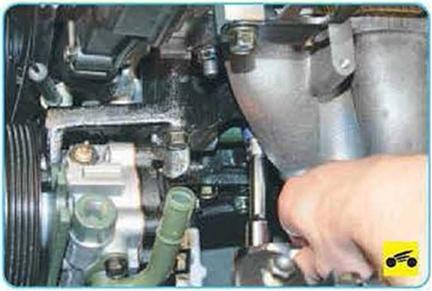

12.   Выверните три болта крепления крон­штейна насоса гидроусилителя рулевого уп­равления к блоку цилиндров двигателя...

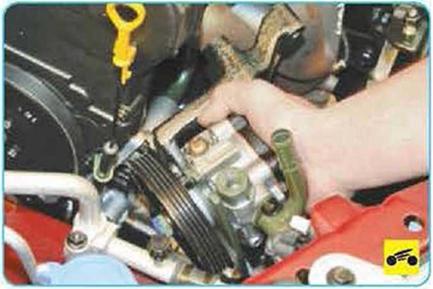

13.   ...и снимите насос в сборе с крон­штейном.

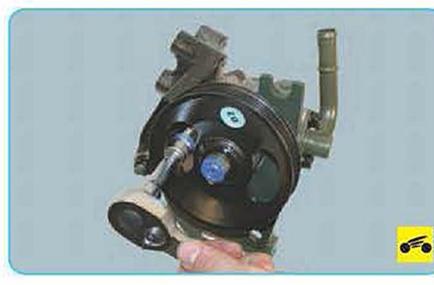

14.  Через отверстие 8 шкиве насоса гидро­усилителя рулевого управления выверните болт крепления насоса к кронштейну..









16.

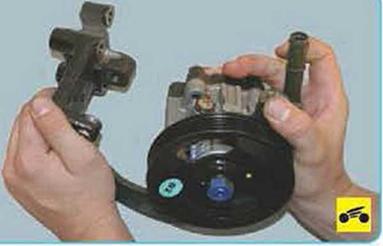

...и снимите кронштейн.

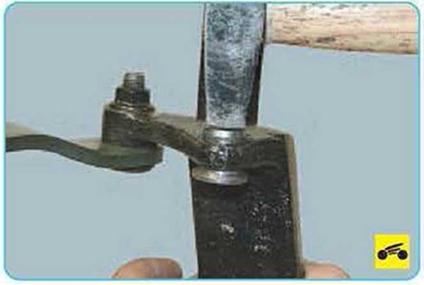

17.   Внимательно осмотрите втулку в крон­штейне. Сильно изношенную втулку замените. Для этого выбейте ее молотком...





18.   ...и запрессуйте новую втулку оправкой подходящего размера

19.   Установите насос гидроусилителя руле­вого управления в порядке, обратном снятию.

20.   Отрегулируйте натяжение ремня привода насоса гидроусилителя рулевого управления (см «Проверка и регулировка натяжения ремня привода компрессора кондиционера и насоса гидроусилителя рулевого управления», с 55).

21.   Залейте жидкость в систему гидроуси­лителя рулевого управления и удалите из нее воздух (см  Замена рабочей жидкости и прокачка системы гидроусилителя рулевого уп­равления», с 151),
