Kia Spectra. Замена рулевого управления

Рулевая колонка - один из важнейших эле­ментов обеспечения безопасности дорожно­го движения, поэтому замените установлен­ные в рулевой колонке валы рулевого управ­ления при наличии следующих дефектов:




-

деформация или повреждение промежу­точного вала, а также повреждение его клеммовых соединений с валом рулевого управле­ния и валом-шестерней рулевого механизма,

-       деформация или повреждение вала руле­вого управления, повреждение шлицев со­единения вала со ступицей рулевого колеса и с промежуточным валом;

-       повреждение механизма регулировки по­ложения рулевой колонки.

Вам потребуются: ключ «на 12», торцо­вая головка «на 12», удлинитель, вороток, сверло диаметром 8 мм, электрическая дрель.

1.  Отсоедините провод от клеммы «-» акку­муляторной батареи

2.  Снимите рулевое колесо (см «Снятие и установка рулевого колеса», с. 148),

3.  Снимите кожухи рулевой колонки (см «Снятие и установка кожухов рулевой колон­ки», с. 239).

4.  Снимите подрулевые переключатели (см «Замена подрулевых переключателей», с 196).





5.  Разрежьте пластмассовый хомут креп­ления жгута проводов к кронштейну рулевой колонки

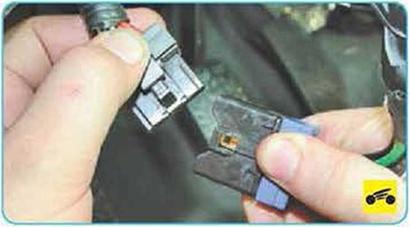

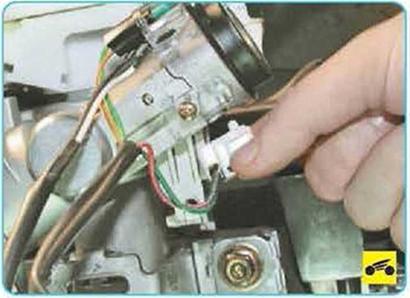

6.      Разъедините колодку жгута проводов вы­ключателя (замка) зажигания.





7.      Разъедините колодку жгута проводов световода выключателя (замка) зажигания и антенного блока иммобилизатора.





8        Выверните два винта крепления датчи­ка положения ключа в выключателе (замке) зажигания...





9.      ...и снимите датчик.

10.Снимите нижнюю облицовку панели приборов ( см Снятие и установка панели приборов», с. 235).

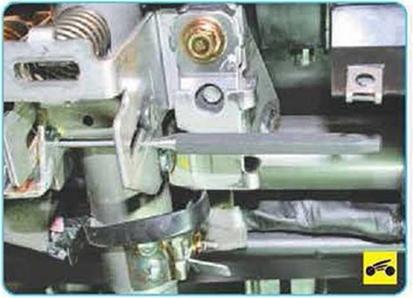

11.Перемещая рулевую колонку в верхнее положение, зафиксируйте ее, совместив тех­нологические отверстия и установив в них оп­равку диаметром 4 мм.

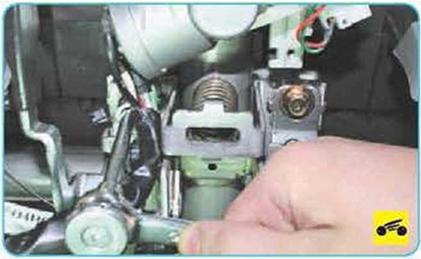

12. Выверните два болта крепления верхнего кронштейна рулевой колонки к панели кузова.

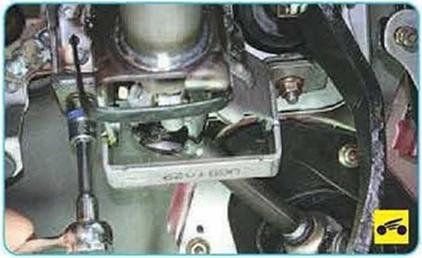

13. Отверните две гайки крепления нижнего кронштейна рулевой колонки к панели кузова..

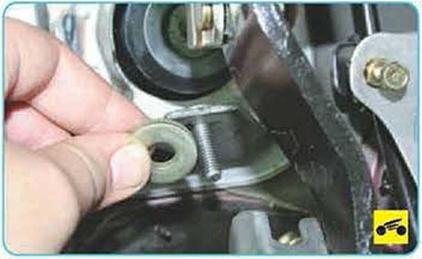

14. ...снимите со шпилек регулировочные шайбы...

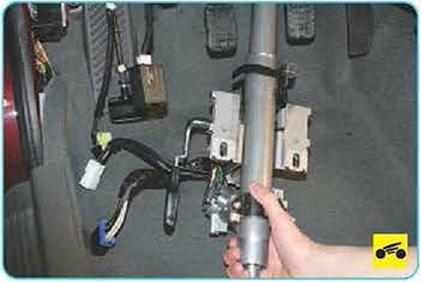

15.  ...и опустите рулевую колонку на панель пола.

ПРИМЕЧАНИЕ_________________________

При установке рулевой колонки не забудьте установить регулировочные шайбы на шпиль­ки нижнего крепления рулевой колонки.

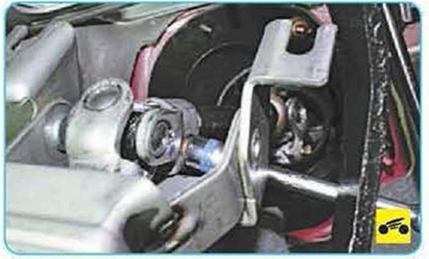

16     Выверните стяжной болт хомута креп­ления вала рулевого управления, слегка разо­жмите хомут отверткой...

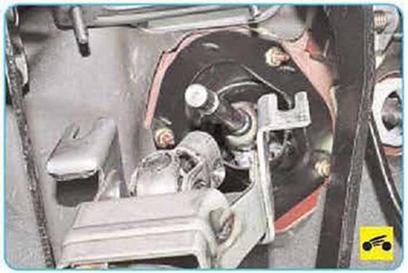

17     ...и разъедините валы рулевого управ­ления.

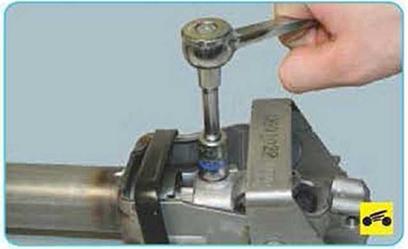

18     Пометьте положение хомута карданно­го шарнира относительно вала рулевого уп­равления...









20     ..и снимите карданный шарнир со шли­цев вала рулевого управления



21     Замените карданный шарнир вала ру­левого управления, если подшипники кресто­вины имеют осевое перемещение или ради альный люфт.

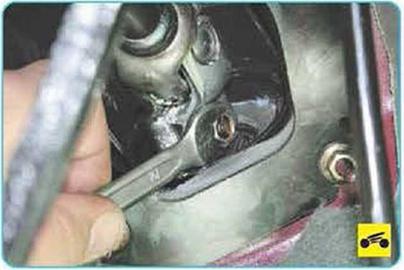

22. Пометьте положение хомута карданно­го шарнира промежуточного вала рулевого управления относительно вала-шестерни ру­левого механизма...









24. ...и снимите промежуточный вал, разъ­единив его с валом-шестерней рулевого механизма.

ПРИМЕЧАНИЕ

При замене верхнего вала рулевого управле­ния снимите с вала противоугонное устрой­ство. Для этого...

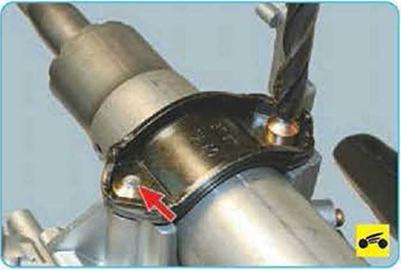

...высверлите два болта крепления скобы противоугонного устройства.

При установке противоугонного устройства для повышения его секретности вверните специальные болты со срезающимися голо­вками до момента срезания головок.

25. Установите валы рулевого управления и рулевую колонку в порядке, обратном сня­тию, совместив нанесенные ранее метки.
