Kia Spectra. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ И ТЕРМОКОЖУХОВ ДВИГАТЕЛЯ S6D (DOHC)



Система выпуска отработавших газов во время работы двигателя нагревается до высокой температуры. Поэтому при меха­ническом повреждении или сильной корро­зии термоэкранов, установленных в мотор­ном отсеке между элементами системы и ос­нованием кузова, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкрана выпускного кол­лектора может привести к возгоранию в мо­торном отсеке, а неисправность термоэкрана дополнительного глушителя может привести к возгоранию термошумоизоляции пола кузо­ва и топливного бака.

Для снятия термоэкрана выпускного коллектора вам потребуется ключ «на 10».

1.    Отсоедините провод от клеммы«-»акку­муляторной батареи

2.    Снимите воздухозаборник (им 'Снятие- и установка воздушного фильтра», с 109).

3.    Снимите декоративный кожух двигателя (см «Снятие и установка декоративного кожу- ха двигателя», с 73).







5.   ...и снимите термоэкран.

6.   Установите термоэкран в порядке, об­ратном снятию.

Для снятия термокожуха дополнитель­ного глушителя установите автомобиль на смотровую канаву или подъемник и выполни­те следующее.

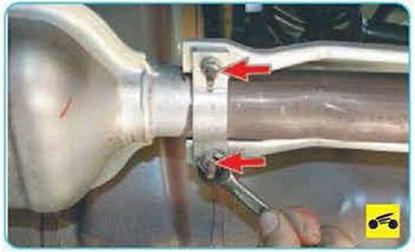

1.   Отверните две гайки заднего крепления термокожуха...

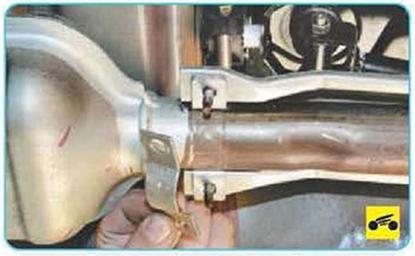

2.   ...и снимите со шпилек термокожуха при­жимную пластину.

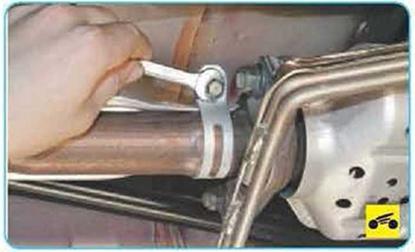

3.   Выверните болт хомута переднего креп­ления термокожуха...

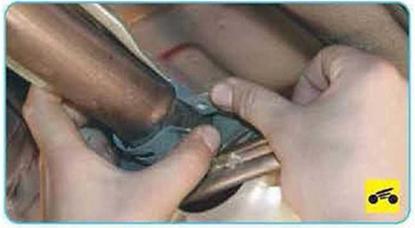

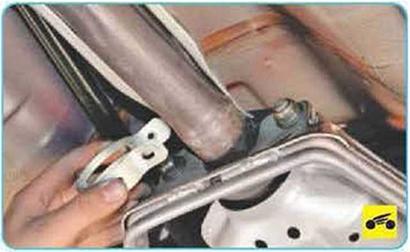

5       . .и снимите хомут с дополнительного глу­шителя.





6       Снимите термокожух дополнительного глушителя

ПРИМЕЧАНИЕ

Так выглядят детали термокожуха дополни тельного глушителя.

7.    Установите термокожух дополнительного глушителя в порядке, обратном снятию.

Для снятия термоэкрана дополнитель­ного глушителя выполните следующее.

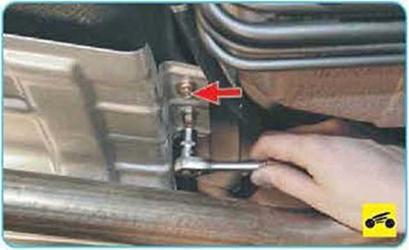

1.  Выверните два болта крепления термо­экрана к панели кузова.





2     Отверните гайку шпильки крепления тер­моэкрана к топливному баку..

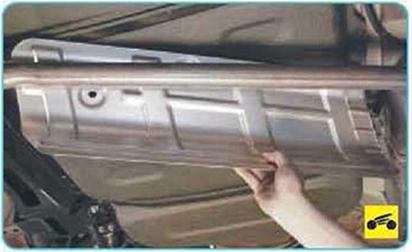

3.       ..и снимите термоэкран, выведя его из-под дополнительного глушителя.

4 Установите термоэкран в порядке, об­ратном снятию.

ПРИМЕЧАНИЕ

Так выглядит термоэкран дополнительного глушителя.
