Обозначение

Номинальный

Защищаемые элементы

предохранителя

ток, А

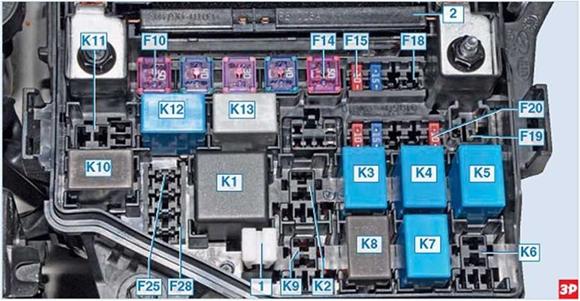

F1

80

F2

40

F3

40

F4

40

F5

40

F6

125

F7

-

F8

-

F9

50

Цепи предохранителей MF12-MF15, MF35, MF36, MF40, лампы габаритного света в блок- фарах, лампы габаритного света в задних фонарях, подсветка органов управления

F10

50

Стартер

F11

40

Силовые контакты реле К2 и К9 (если установлены)

F12

30

Главное реле системы управления двигателем, цепь предохранителя F25

F13

40

Вентилятор системы охлаждения

F14

50

Цепи предохранителей MF1, MF23-MF25, MF31, MF32

F15

10

Звуковой сигнал

F16

15

Топливный насос

F17

—

Не используется

F18

—

Не используется

F19

—

Не используется

F20

10

Муфта компрессора кондиционера

F21

—

Не используется

F22

—

Не используется

F23

15

ЭБУ, блок управления автоматической коробкой передач, обмотка реле К12, форсунки,

электромагнитный клапан системы изменения фаз

F24

10

ЭБУ, датчик положения распредвала, клапан продувки адсорбера, датчики концентрации кислорода, блок управления иммобилайзера, обмотка реле КЗ, К4, K8

F25

10

Блок управления автоматической коробкой передач

F26

-

Не используется

F27

10

Блок управления автоматической коробкой передач, датчик положения селектора, комбина­ция приборов

F28

—

Не используется

Реле монтажного блока в моторном отсеке

Обозначение

Наименование

Включаемые цепи

К1

Система управления двигателем

К2

—

КЗ

Электродвигатель вентилятора

К4

Муфта компрессора кондиционера

К5

Звуковой сигнал

Кб

—

К7

Тяговое реле стартера

К8

Электродвигатель вентилятора

К9

—

К10

Электродвигатель вентилятора отопителя

К11

—

К12

Топливный насос

К13

Сигналы торможения, дополнительный сигнал торможения

Обозначение

Номинальный

Защищаемые элементы

предохранителя

ток, А

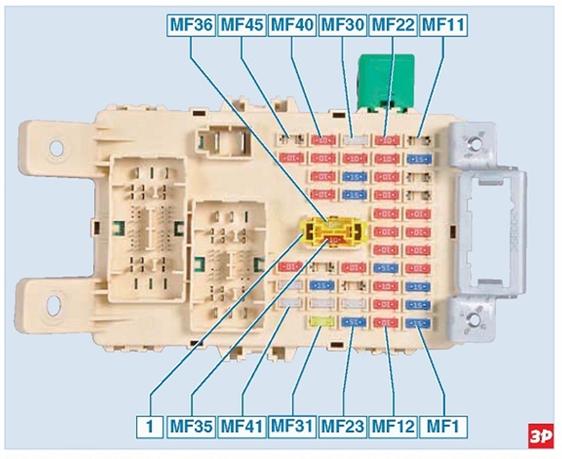

MF1

15

Элемент обогрева зоны остановки щеток стеклоочистителя ветрового стекла и сигнализатора включения обогрева

MF2

15

Электрическая розетка

MF3

15

Прикуриватель

Головное устройство звуковоспроизведения, блок управления системы электронного ключа,

MF4

10

блок управления автоматической коробкой передач, регулятор управления электроприводами наружных зеркал заднего вида

MF5

10

Сигнализатор подушек безопасности

MF6

10

Блок управления подушками безопасности

Обозначение

предохранителя

Номинальный ток, А

Защищаемые элементы

MF7

10

Лампы указателей поворота (в режиме указателей поворота)

MF8

—

Не используется

MF9

-

Не используется

MF10

15

Очиститель и омыватель стекла двери багажного отделения

MF11

-

Не используется

MF12

10

Лампа (лампы) противотуманного света в заднем фонаре (задних фонарях)

MF13

10

Противотуманные фары

MF14

10

Лампы плафонов освещения салона

MF15

15

Выключатель сигналов торможения, колодка диагностики системы управления двигателем, лампы сигналов торможения в задних фонарях, дополнительный сигнал торможения

MF16

10

Блок управления электропакетом, датчик положения педали тормоза и выключатель сигналов торможения, сигнализаторы в комбинации приборов

MF17

10

Блок управления автоматической коробкой передач, блок управления ESP, зуммер парктрони- ка, датчики парктроника, регулятор яркости подсветки комбинации приборов и выключателей, датчик положения педали тормоза и выключатель сигналов торможения, блок управления обогревом сидений

MF18

10

Блок управления ABS, блок управления ESP, выключатель ESP

MF19

10

Лампы света заднего хода в задних фонарях

MF20

10

ЭБУ, блок управления системы электронного ключа

MF21

10

Левая блок-фара (ближний и дальний свет)

MF22

10

Блок управления электропакетом

MF23

15

Лампы указателей поворота (в режиме аварийной сигнализации)

MF24

25

Блок управления системы электронного ключа

MF25

-

Не используется

MF26

10

Блок управления системы электронного ключа, кнопка «START/STOP»

MF27

15

Датчик скорости автомобиля, датчик положения селектора

MF28

15

Катушки зажигания

MF29

10

Блок управления электропакетом, обмотка реле К10, блок управления системы электронного ключа, блок управления кондиционером, комбинация приборов, регулятор корректора фар, мотор-редукторы в блок-фарах

MF30

25

Очиститель ветрового стекла, омыватель стекол

MF31

20

Центральный замок

MF32

25

Блок автоматического управления стеклоподъемником двери водителя

MF33

15

Элементы обогрева сидений

MF34

-

Не используется

MF35

10

Сигнализатор состояния иммобилайзера, часы, блок управления электропакетом, блок управ­ления климат-контролем, плафон освещения багажника

MF36

20

Головное устройство системы звуковоспроизведения

MF37

10

Лампы габаритного света в левой блок-фаре и левом заднем фонаре, фонари освещения но­мерного знака

MF38

10

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, сигнализатор включе­ния габаритных огней

MF39

10

Выключатель блокировки стартера (механическая коробка передач), датчик положения селек­тора АКП

MF40

10

Правая блок-фара (ближний и дальний свет), сигнализатор включения дальнего света фар

MF41

25

Мотор-редуктор стеклоподъемника двери водителя, мотор-редуктор стеклоподъемника левой задней двери

MF42

25

Мотор-редуктор стеклоподъемника правой задней двери, мотор-редуктор стеклоподъемника правой передней двери

MF43

10

Сигнализатор включения обогрева заднего стекла, элементы обогрева наружных зеркал зад­него вида, ЭБУ

MF44

10

Блок управления климат-контролем

MF45

-

Не используется

Реле монтажного блока в салоне автомобиля

Обозначение

Наименование

Включаемые цепи

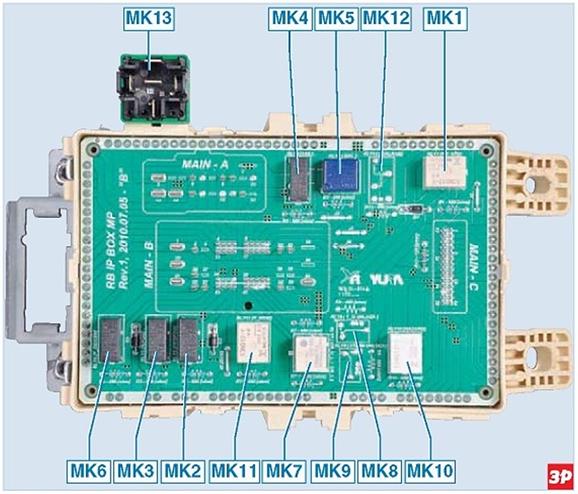

МК1

Элемент обогрева заднего стекла, элементы обогрева наружных зер­кал заднего вида

МК2

Противотуманные фары

МКЗ

Лампа (лампы) противотуманного света в заднем фонаре (задних фо­нарях)

МК4

Лампы габаритного света в блок-фарах и задних фонарях, подсветка органов управления

МК5

Плафоны освещения салона

МК6

Элемент обогрева зоны остановки щеток стеклоочистителя ветрового стекла

МК7

Электроприводы замков дверей и крышки багажника (двери багажного отделения)

МК8

—

МК9

—

МКЮ

Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота

МК11

Электродвигатели стеклоподъемников

МК12

—

МК13

Исполнительное реле сигналов торможения
