Хендай Солярис. Снятие блока

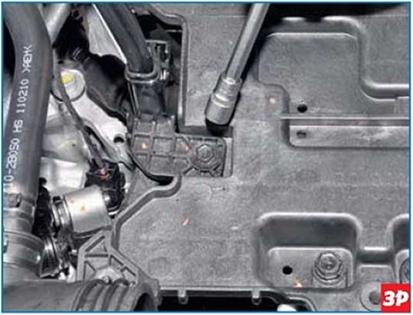

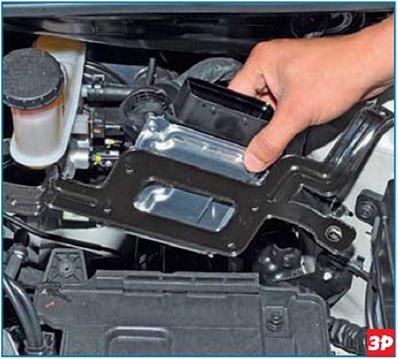

Головкой «на 10» отворачиваем болт крепления пластмассового держателя проводов аккумуляторной батареи.

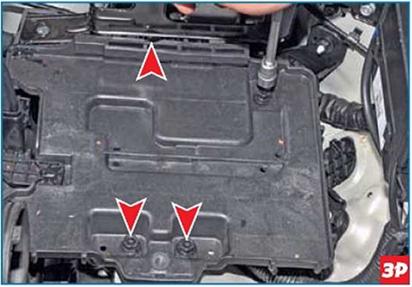

Тем же инструментом отворачиваем четыре болта крепления площадки под аккумуляторную батарею (задний болт на фото не виден).

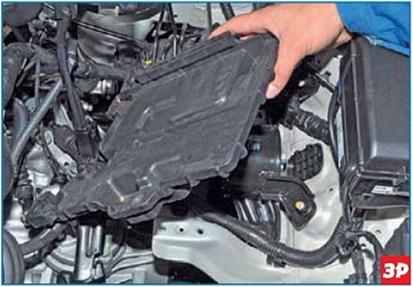

Приподняв площадку, как показано на фото...

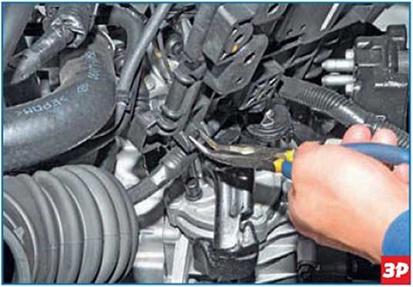

...пассатижами сжимаем фиксатор держателя жгута проводов.

Вынимаем держатель проводов из отверстия площадки, снимаем ее.

Перед снятием блока ABS помечаем расположение на нем тормозных трубок.

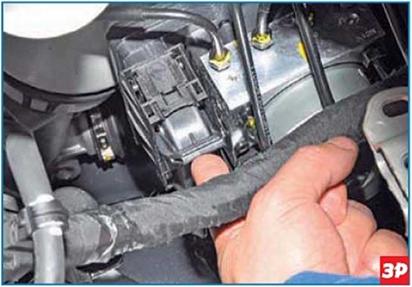

Приподняв фиксатор колодки жгута проводов...

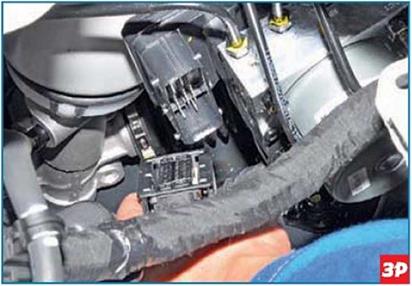

...отсоединяем колодку от блока управления.

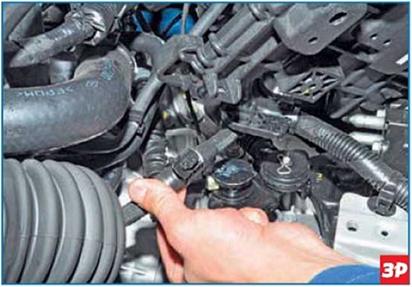

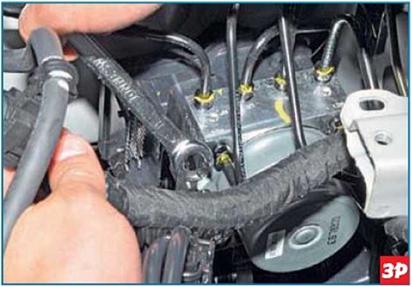

Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем две тормозные трубки, соединяющиеся с главным тормозным цилиндром

и четыре трубки, подводящие тормозную жидкость к тормозным механизмам передних и задних колес.

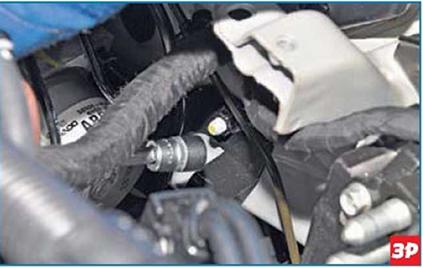

Головкой «на 12» отворачиваем гайку крепления кронштейна блока к лонжерону кузова...

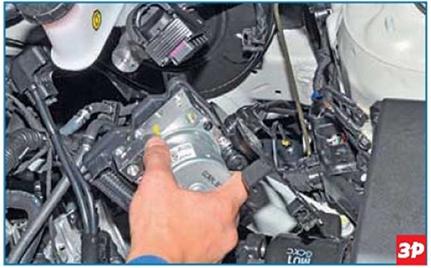

...и вынимаем блок ABS с кронштейном из моторного отсека.

Блок ABS крепится к кронштейну через две резиновые втулки. Если втулки потрескались или их резина потеряла эластичность, втулки следует заменить.

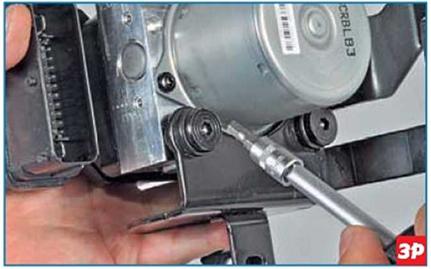

Шестигранником «на 5» отворачиваем специальный винт крепления втулки...

вынимаем его

...после чего извлекаем резиновую втулку.

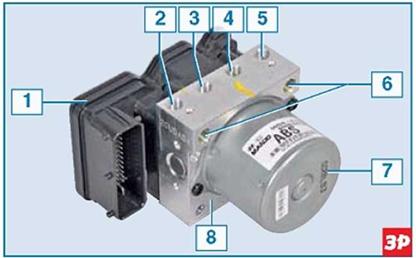

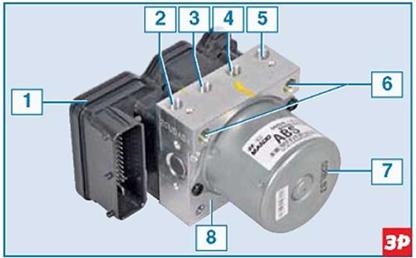

Блок ABS: 1 - блок управления; 2 - отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 3 - отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 4 - отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 5 - отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 6 - отверстие для подсоединения трубки главного тормозного цилиндра; 7 - насос; 8 - гидравлический модулятор.

Устанавливаем блок ABS в обратной последовательности.

После установки прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы» с. 171).
